Опора качения

Опора качения

Иллюстрации

Показать все

Реферат



Изобретение относится к машиностроению и может быть использовано в устройствах и механизмах, где применяются высоконагруженные опоры качения для малых перемещений. Цель изобретения - повышение долговечности путем снижения сопротивления отногм сительному смещению опорных плит. . Для достижения цели в опоре, содержащей опорные плиты 1 и центральный элемент качения (ЭК) 2, установлены промежуточные ЭК 3. Последние установлены между каждой опорной плитой 1 и центральным ЭК 2. Весь пакет ЭК 2, 3 помещен в эластичную втулку 4, закрепленную своими концами на плитах 1. Снаружи втулка 4 снабжена стержнями 7 со сферическими головками на концах. При смещении опорных плит 1 под нагрузкой ЭК 2, 3 перекатываются друг относительно друга и опорных плит 1. Тем самым обеспечивается взаимное смещение последних с минимальным трением за счет малого уровня контактных напряжений во всех сочленениях. 1 з.п. ф-лы, 4 ил. №кр(/зна $ (Л СО СХ) 00 сд со со

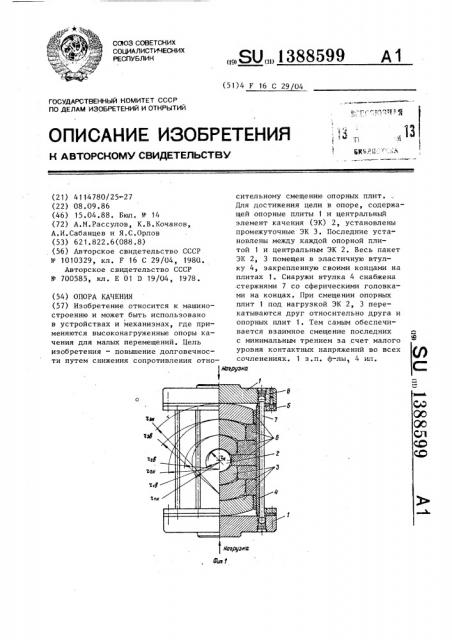

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН

„„SU„„1388599 (51)4 F 16 С 29/04

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

1 1

БК !! Й

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4114780/25-27 (22) 08.09.86 (46) 15 ° 04.88. Бюл. Ф 14 (72) А.M.Рассулов, К.В.Кочанов, А.И.Сабанцев и Я.С.Орлов (53) 621.822.6(088.8) (56) Авторское свидетельство СССР

Р 1010329, кл. F 16 С 29/04, 1980.

Авторское свидетельство СССР

К- 700585, кл. Е 01 D 19/04, 1978. (54) ОПОРА КАЧЕНИЯ (57) Изобретение относится к машиностроению и может быть использовано в устройствах и механизмах, где применяются высоконагруженные опоры качения для малых перемещений. Цель изобретения — повышение долговечности путем снижения сопротивления относительному смещению опорных плит.

Для достижения цели в опоре, содержащей опорные плиты 1 и центральный элемент качения (ЭК) 2, установлены промежуточные ЭК 3. Последние установлены между каждой опорной плитой 1 и центральным ЭК 2. Весь пакет

ЭК 2, 3 помещен в эластичную втулку 4, закрепленную своими концами на плитах 1. Снаружи втулка 4 снабжена стержнями 7 со сферическими головками на концах. При смещении опорных плит 1 под нагрузкой ЭК 2, 3 перекатываются друг относительно друга и опорных плит 1. Тем самым обеспечивается взаимное смещение последних с минимальным трением за счет малого уровня контактных напряжений во всех сочленениях. 1 з,п. ф-лы 4 ил.

1388599

Изобретение относится к машиностроению и может быть использовано в вибростендах, грохотах, силоизмерительных устройствах.

Целью изобретения является повышение долговечности путем снижения сопротивления относительному смещению опорных плит за счет уменьшения контактных напряжений. 10

На фиг. 1 показана опора качения, разрез; на фиг. 2 — то же, рабочее положение; на фиг. 3 — вариант опоры с центральным телом качения в виде ролика; на фиг. 4 — разрез A-А на 15 фиг. 3.

Опора качения содержит опорные плиты 1, центральное тело 2 качения, и по меньшей мере три промежуточных элемента 3 качения, установленных 20 между каждой опорной плитой 1 и центральным телом 2 качения.

Промежуточные элементы качения представляют собой часть полого цилиндра или сферы с минимальной толщи- 25 ной стенки, определяемой условиями прочности из характера распределения контактных напряжений по- глубине материала в зоне контакта. Она принимается равной 2Ь, где Ь вЂ” радиус пят- 30 на или половина ширины полоски контакта (для тел качения в виде ролика) в сочленении.

При любом количестве промежуточных элементов качения соотношение радиусов их контактирующих поверхностей выбираются из условия равенства контактных напряжений по всем сочленени» ям, при этом неизменно должно соблюдаться соотношение

Гр (г1 г н с Г у г у р (7 у ° ° ° г;нсг(;„1 Ь, где z — радиус центрального тела; г — соответственно радиусы во1Н гнутой и выпуклой поверх 45 ностей промежуточного элемента качения.

В варианте опоры с шаровым центральным телом 2 весь пакет элементов

3 качения помещен в эластичную втул50 ку 4, например резиновую, которая своими фланцами посредством прижимных колец 5 скреплена с опорными плитами 1.

Исходная длина втулки 4.выполнена меньшей, чем расстояние между рабочими поверхностями опорных плит 1, и после установки с растяжением втулки 4 в опоре образуется предварительный натяг, обеспечивающий поджатие элементов 2, 3 качения друг к другу и к опорным плитам 1. Между втулкой 4 и элементами 2, 3 качения установлены промежуточные центрирующие кольца 6, также выполненные, например, из резины. Снаружи втулка 4 подкреплена расположенными вдоль ее образующих стержнями 7 со сферическими головками на концах. Головки стержней 7 помещены в отверстия, выполненные в опорных плитах 1, и зафиксированы в них от выпадения прижимными кольцами 5 и эластичными пробками S.

Для варианта опоры с центральным телом качения в виде ролика вместо эластичной втулки 5 могут быть в направлении качения установлены эластиыные ленты 9 (фиг. 3), а в противоположном направлении элементы качения зафиксированы ребордами.

Опора работает следующим образом.

Расчетное положение элементов 2, 3 качения при любом положении опоры без нагрузки обеспечивается центрирующей втулкой 4, кольцами 6 и стержнями 7.

При взаимном смещении опорных плит

1 под нагрузкой элементы 2, 3 качения перекатываются друг относительно друга и опорных плит 1, обеспечивая взаимное смещение последних с мини мальным трением за счет малого уровня контактных напряжений во всех сочленениях. При этом расстояние между опорными плитами 1 остается посто янным.

Резиновая втулка 4 в процессе перекатывания деформируется, а стержни 7 наклоняются в направлении перемещения, не препятствуя перекатыванию элементов 2, 3 качения. Поскольку относительное перемещение опорных плит 1 невелико, потери усилия на деформацию (удлинение) втулки 4 практически отсутствуют.

При снятии нагрузки в любом положении опоры происходит самопроизвольное возвращение втулки 4 в исходное положение за счет собственной улруФ гости, а за счет предварительного поджатия элементов 2, 3 качения между опорными плитами 1 они также возвращаются в исходное расчетное положение.

Формула изобретения

1. Опора качения преимущественно для больших нагрузок и малых переме1388599 щений со е Ржащая опорн размещенное межд н

Э у ними центральное положно ст р ьно-противоно установленные ради ме т адиусные прожуточные элементы ка

ых

ы, каждый из котор расположен межд у центральным телом качения и соответств ю вогнутые пове ствующей плитой, ые поверхности которых с сом кривизны п е с радиуы, превышающим радиус ла качения об а с те- 1 о ращены к соответс щим плитам ветствуюотличаю тем, что с щаяся о, с целью повышени ности я долговечона снабжена по двумя дополнител по меньшей ме е

P элементами льными промеж уточными ми, размещенными ме

5 ми и телом ежду плитакачения, причем а и кривизны каждого п е м радиус ждого предыдущего элемента в нап а р влении опорных плит последующе го, а также зло плит меньше вания в у лом центриров виде эластичной вт положенной сн и втулки, расментов кон ои с н ар ужи промеж т уточных элеконцентрично после крепленн ледним и заенной своими кон и промеж т цами на плитах, ромежуточными кольцами ст ленными межд установмежду втулкой и соотв щими промеж точ оответствуюжуточными элементами

2. Опора качения по п. 1 ч а ю щ а по п., о т л и— я с я тем что на сте ржнями со с е и о она снабжерическими головками, подвижно закрепленным ных плитах енными в опоритах и установленными сна эластичной втулки в снаружи зующих. улки вдоль ее обраНагрузка

1383599

A-A

У

3 г
