Реферат



Изобретение м.б, использовано в аммиачных холодильных установках. Цель изобретения - уменьшение металлоемкости и габаритов испарителя. Для этого крайние теплообменные трубы 7 пучка, расположенные в зоне ниже горизонтальной оси корпуса, и параллельные им ряды теплообменных труб 8 той же зоны выполнены с диаметром, большим, чем трубы 7, и равным шагу отверстий в трубных решетках, и размещены в контакте между собой с образованием перегородок. Перегородки ограничивают циркуляционные каналы. Такая конструкция испарителя разделяет паровой и жидкостный потоки и образует свободные от теплообменных труб каналы, что увеличивает интенсивность теплоотдачи со стороны хладагента. 2 ил. с Ф

CO)Os СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН (19) (11) 673 Я1

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АBTOPGHOMY СВИДЕТЕЛЬСТВУ

4-4

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

: (21) 4024558/23-06 (22) 06.02.86 (46) 15.04,88. Бюл. 1(14 (72) А,И.Шувалов, Ю.А.Шапошников, В.Б.Галежа, Л.Л.Гении, В.А. Герасименко и В.Д.Димитров (53) 621,57(088.8) (56) Авторское свидетельство СССР

Ф 1143945, кл. F 25 В 39/02, 1984. (54) КОЖУХОТРУБНЫЙ ИСПАРИТЕЛЪ (57) Изобретение м,б, использовано в аммиачных холодильных установках.

Цель изобретения — уменьшение металлоемкости и габаритов испарителя. (5)) 4 Г 25 В 39 00 F 28 D 5/00 7/16

Для этого крайние теплообменные трубы 7 пучка, расположенные в зоне ниже горизонтальной оси корпуса, и параллельные им ряды теплообменных труб

8 той же зоны выполнены с диаметром, большим, чем трубы 7, и равным шагу отверстий в трубных решетках, и размещены в контакте между собой с обра.-. зованием перегородок. Перегородки ограничивают циркуляционные каналы. Такая конструкция испарителя разделяе . паровой и жидкостный потоки и образует свободные от теплообменных труб каналы, что увеличивает интенсивность теплоотдачи со стороны хладагента.

2 ил.

1388673

Изобретение относится к холодильной технике и может быть использовано в аммиачных холодильных установках.

Целью изобретения является умень5 шение металлоемкости и габаритов.

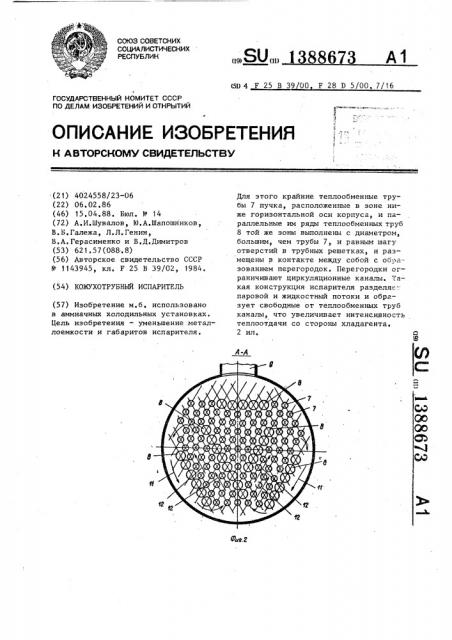

На фиг, 1 изображен схематично предлагаемый аммиачный кожухотрубный испаритель; на фиг. 2 — сечение А-А на фиг. 1. 10

Кожухотрубный испаритель содержит цилиндрический корпус 1 с приваренными к нему трубными решетками 2, С торцов испаритель закрыт крышками 3 и 4. Крышка 3 имеет патрубок 5 для 15 входа и патрубок 6 для выхода теплоносителя,. В трубных решетках 2 закреплен пучок теплообменных труб 7 основного размера и труб 8 большего диаметра, чем трубы 7 с подкатанными 20 концами, до диаметра труб 7 на длину, равную примерно двум толщинам трубной решетки с двух концов.

В верхней части корпуса 1 имеется патрубок .9 для отвода паров хладаген- 25 та, а в нижней части корпуса 1 установлен патрубок 10 для подачи жидкого хладагента в испаритель. Между корпусом 1 и боковыми рядами труб 8 образованы с двух сторон корпуса ка- 30 налы 11 внешней циркуляции жидкости, свободные от теплообменных труб. В средней и нижней части теплообменного блока расположены наклонно ряды труб 8, рассекающие теплообменный блок на ряд наклонных каналов 12 внутренней циркуляции, Испаритель работает следующим образом.

Наличие внешних боковых 11 и наклонных внутренних 12 каналов циркуляции обеспечивает организованную циркуляцию хладагента при кипении, По боковым каналам 11 жидкий хладагент опускается вниз, а по наклонным 12 парожидкостная смесь поднимается вверх направленно в сторону внешних каналов 11, уменьшая выбросы парожидкостной смеси в сторону выходного патрубка 9. Разделение парового и жидкостного потоков и образование свободного от теплообменных труб каналов 11 увеличивает скорость циркуляции, что повышает интенсивность теплоотдачи со стороны хладагента.

Формула изобретения

Кожухотрубный испаритель для холодильной установки, содержащий горизонтально расположенный цилиндричес-, кий корпус с пучком теплообменных труб, укрепленных посредством раз-. вальцовки в отверстиях одинакового диаметра трубных решеток, о т л ич а ю шийся тем, что, с целью уменьшения металлоемкости и габаритов, крайние трубы, расположенные в зоне ниже горизонтальной оси корпуса и параллельные им ряды теплообменных труб тий же зоны выполнены с диаметром, большим всех остальных и равным шагу отверстий в трубных решетках, и размецены в контакте между собой с образованием перегородок, ограничивающие циркуляционные каналы.
