Изобретение относится к измерительной технике и может быть использовано в качестве датчика линейных и угловых перемещений.

Цель изобретения — упрощение юстировки.

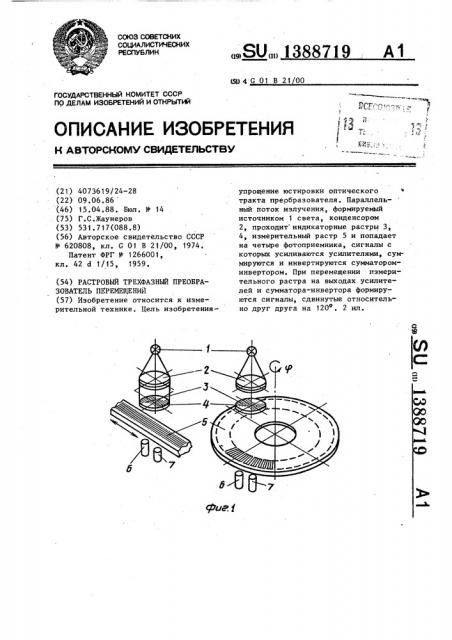

На фиг.1 изображена оптическая схема предлагаемого преобразователя; на фиг.2 — схема подключения фото- 1п приемников.

Преобразователь содержит оптически связанные источник 1 света, конденсатор,2, индикаторные растры 3 и 4, сдвинутые друг относительно 15 друга на треть периода растра, измерительный растр 5, фотоприемники

6 и 7, усилители 8 и 9, входы которых подключены к фотоприемникам 6 и

7, и сумматор-инвертор 10, входы которого подключены к выходам усилителей 8 и 9.

Преобразователь работает следующим образом. 25

Параллельный поток излучения, формируемый источником 1 света и конденсором 2, проходит индикаторные растры 3 и 4, измерительный растр 5 и попадает на фотоприемники 6 и 7. 30

При перемещении измерительного растра 5 на выходе фотоприемников

6 и 7 формируются сигналы, усиливаемые усилителями 8 и 9, сдвинутые друг относительно друга на 120 за счет пространственного смещения индикаторных растров 3 и 4 друг относительно друга на треть периода растра.

Сигналы, снимаемые с усилителей

8 и 9,поступают на входы сумматора-: инвертора 10, в котором они суммируются и инвертируются по фазе. Сигнал, формируемый на выходе сумматора-инвертора 10, сдвинут относительно сигнала, формируемого на выходе одного из усилителей 8 или .9, на

120 ©.

В предлагаемом преобразователе (по сравнению с известными) упрощен: юстировка преобразователя за счет уменьшения юстируемых оптических каналов с трех до двух. с

Растровый трехфазный преобразователь перемещений, содержащий оптически связанные источник света, измерительный растр, два индикаторных растра, сдвинутых друг относительно друга на треть периода растра, два фотоприемника, два усилителя, входы которых подключены к фотоприемникам, отличающийся тем, что, с целью упрощения юстировки, он снаб. жен сумматором-инвертором, входы, которого подключены к выходам усилителей.
