Реферат



СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

А1, 091 (И) дц 4 6 01 и 3 56

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ

К A5TOPCHOMV СВИДЕТЕЛЬСТВУ (21) 3988459/25-28 (22) 12,12,85 (46) )5.04,88. Бюл. Ф 14 (71) Белорусский институт инженеров железнодорожного транспорта (72) В.Л.Потеха, И,С.Напреев, В.С.Старовойтов и А.А.Суслов (53) 620.178 (088.8) (56) Авторское свидетельство СССР

У 953525, кл. С Ol М 3/56, 1981. ! (54) УСТРОЙСТВО ДЛЯ КОНТРОЛЯ ВЕЛИЧИНЫ ИЗНОСА МАТЕРИАЛА (57) Изобретение относится к устройствам для контроля величины износа;

Цель изобретения — повыщение эконо" мичности. Истирающий элемент 1 трется по образцу 2 материала,в котором размещены вставки 3 и

4 из материала с различной теплопроводностью. Термопары 6 и 7 связаны с прибором 5. При трении генерируемое тепло фиксируется термопарами 6 и 7. По разности температур определяют допустимый износ. 1 ил.

1388761

Формула изобретения

Составитель 10-Асриянц

Техред А.Кравчук

Редактор Э.Слиган

Корректор M.Äåì÷èê

Заказ )574/45 Тираж 847 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4

Изобретение относится к устройствам для контроля величины износа и может быть использовано, в машиностроении.

Целью изобретения является повышение экономичности путем автономности устройства от электрического источника питания.

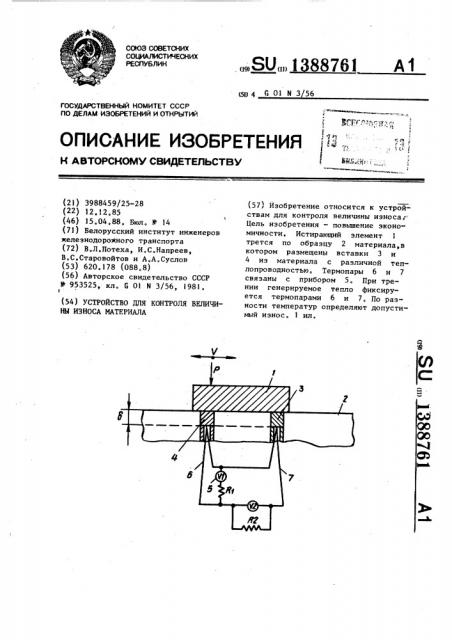

На чертеже изображена схема предлагаемого устройства.

Устройство содержит истирающий элемент 1, устанавливаемый с возможностью взаимодействия с образцом 2 материала, предназначенные для размещения в нем две вставки 3 и 4, которые связаны с регистрирующим прибором 5 при помощи установленных в них термопар 6 и 7 и выполнены из материалов с различной теплопроводностью

Возможны различные варианты сочетания материалов изнашиваемых элементов; в скобах указываются значения их удельной теплопроводности в

ВТ/(M.Ê.). Медь (387) " Полиэтилен (0,5); Медь (387) - Сталь (46);

Алюминий (210) " Стекло (0,84)is Латунь (110) — Вода (0,63).

Комбинированное соединение термопар позволяет фиксировать как абсойотную температуру в трущемся сопряжении, так и разность температур, фиксируемых термопарами 6 и 7. Спаи термопар размещены во вставках 3 и.

4 на расстоянии допустимого износа его рабочей поверхности (К).

Устройство работает следующим образом.

Фрикционное взаимодействие истирающего элемента 1 (вала ) и образца

2 материала приводит к генерированию в зоне контакта тепла. Тепловой поток направлен от границы фрикционного контакта через вставки 3 и 4 к термопарам 6 и 7. Вследствие того, что вставки 3 и 4 имеют различную теплопроводность, то и фиксируемые термопарами 6 и 7 температуры существенно отличаются друг от друга. Это отличие тем больше, чем больше разность в значениях удельной теплопроводности материалов вставок 3 и 4. По мере износа образца 2 происходит выравнива" ние температур, фиксируемых термопарами 6 и 7. Эти температуры при допустимом (предельном) износе d изнашиваемых элементов становятся практически одинаковыми.

Так как износ образца 2 определяет разность между значениями температур, фиксируемых термопарами 6 и 7, то это позволяет построить тарировочный график в координатах износ — разность температуры". Последующее измерение разности температуры в процессе трения однозначно определяет износ трущихся сопряжений.

Устройство для контроля величины износа материала, содержащее истирающий элемент, устанавливаемый с возможностью взаимодействия с образцом

35 материала предназначенные для размеФ щения в образце две вставки и связанный с одной из них регистрирующий прибор, о т л и ч а ю щ е е с я тем, что, с целью повышения экономичности, 40 обе вставки выполнены из материалов с различной теплопроводностью и связаны с регистрирующим прибором при помощи установленных в них термопар.
