Антенна
Иллюстрации
Реферат
Изобретение относится к антенной технике и уменьшает помехи от квазистационарных эл.полей.Антенна содержит штырь 1, установленный на изоляторе 2 над экраном 3 и соединенный с центральным проводником коаксиального кабеля 4, внешний проводник которого соединен с экраном 3, проводящие кольца 5, расположенные вокруг гатыря I перпендикулярно к нему и соединенные между собой вертикальным проводником 6, изолиро- :ванным От штыря 1 и соединенным нижним концом с экраном 3. Размеры выбраны 100г, .lR, 2a i 0jl 1/п, где г - эквивалентный радиус штыря 1, R - радиус кольца 5, d - расстояние между кольцами 5, 2а - диаметр проводника кольца 5 1 - высота штыря 1, п - число колец 5, 1 3.п.ф-лы, 2 ил. с
СОЮЗ СОВЕТСКИХ
СОЦИАЛИСТИЧЕСНИХ
РЕСПУБЛИК ц1) 4 H Ol 0 1/52//9/22
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
Н А BTOPGHOMV СВИДЕТЕЛЬСТВУ
ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР
ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21 ) 41 36822/24-09 (22) 20.10.86 (46) 15.04,88.Бюл. 1!р 14 (71) Институт физики АН ЛитССР (72) В.П,Лесаускис (53) 621.396.673 (088.8) (56) Фрадин А.З. Антенно-фидерные устройства. М.: Связь, 19?7, с.l0, рис.l.9. (54) АНТЕННА (57) Изобретение относится к антенной технике и уменьшает помехи от квазистационарных эл.полей. Антенна содержит штырь 1, установленный на изоляторе 2 над экраном 3 и соеди„.SU 1388965 Ai ненный с центральным проводником коаксиального кабеля 4, внешний проводник которого соединен с экраном
3, проводящие кольца 5, расположенные вокруг штыря 1 перпендикулярно к нему и соединенные между собой вертикальным проводником 6, изолиро:ванным От штыря 1 и соединенным нижним концом с экраном 3. Размеры выбраны 20r Р c100r, d <0,1R, 2а (0 р 1 1/n, где r — эквивалентный радиус штыря !, R — - радиус кольца 5, d — расстояние между кольцами 5, 2а — диаметр проводника кольца 5, 1 — высота штыря 1, n — число колец
5. 1 э.п.ф-лы, 2 ил.!
388965
20r + R 100г;
d < 0,1R;
2а (О, 1/и, где r
2а
Изобретение относится к антенной технике и может быть использовано в качестве приемной антенны длинных и средних волн. 5

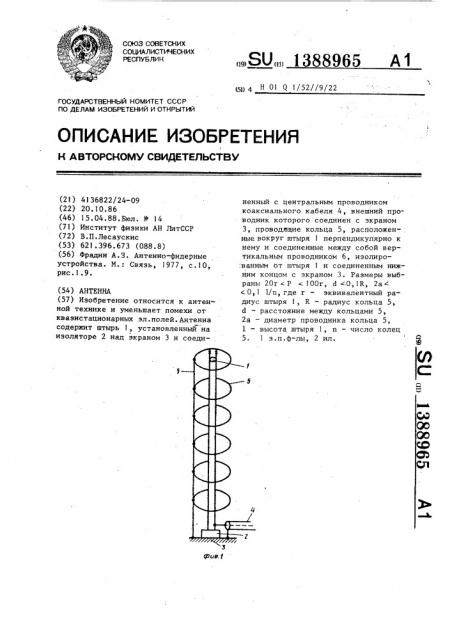

Целью изобретения .является уменьшение помех от квазистационарных электрических полей, На фиг.1 изображена антенна, общий вид; на фиг,2 -- то же,.верти- !О кальный проводник размещен внутри штыря и соединен, с экраном.
Антенна (см.фиг.1) содержит штырь
1, установленный на изоляторе 2 над экраном 3 и соединенный с централь- 15 ным проводником коаксиального кабеля 4, внешний проводник которого соединен с экраном 3, проводящие кольца 5, расположенные вокруг штыря 1 перпендикулярно к нему и соединенные 20 между собой вертикальным проводником
6, изолированным от штыря 1 и соеди-. ненным нижним концом с экраном 3, причем размеры выбраны из соотношений:
20г (R < 100г;
d (0,1R;
2а < 0,1 1/п, где г. — эквивалентный радиус штыря 1;
В
R — - радиус проводящего кольца 5;
d — - расстояние между соседними проводящими кольцами 5;
2а — диаметр проводника проводя35 щего кольца;
1 — высота штыря 1,;
n — число проводящих колец 5.
При расчете штыря, сечение которого отличается от круглого, за эквивалентный радиус принимается радиус штыря с кругльж сечением, периметр сечения > эторого равен периметру сечения рассчитываемого штыря.
Проводящие кольца 5 укреплены на диэлектрических опорах (не пока45 заны) .
Вертикальный проводник 6 может быть размещен внутри штыря 1 и соединен с экраном 3 (фиг.2), а также с каждым проводящим кольцом 5 проводящим отрезком 7, проходящим через отверстие 8 в штыре 1 (фиг.2).
Антенна работает следующим образом. 55
Падающая вертикально поляризованная электромагнитная волна, содержащая полезный сигнал, наводит токи в штыре 1, в вертикальном проводни-ке б и проводящих кольцах 5. Наличие вертикального проводника 6 и проводящих колец 5 уменьшает ЭДС на входе коаксиального кабеля 4. При выбранных размерах коэффициент подавления полезного сигнала находится в пределах 3-4.
Помехи от промьппленных и бытовых электроустановок, от высоковольтных линий электропередач, а также помехи атмосферного происхождения воздействуют на антенну, находящуюся в ближнем поле источников помех, таких как квазистационарные электрические поля. В этом случае система проводящих колец 5, соединенных через вертикальный проводник б с экраном 3, почти полностью экранирует штырь 1 от воздействия квазистационарного электрического поля. Тем самым достигается увеличение отношения сигналпомеха и улучшение качества приема в условиях воздействия квазистационарного электрического поля.
Формула изобретения
1. Антенна, содержащая штырь, ус-, тановленный на изоляторе над экраном и соединенный с центральным проводником коаксиального кабеля, внешний проводник которого соединен с экраном, причем высота штыря менее одной десятой длины волны, о т л ич а ю щ а я с я тем, что, с целью уменьшения помех от квазистационарных электрических полей, введены проводящие кольца, расположенные вок руг штыря перпендикулярно к нему и « соединенные между собой вертикальным проводником, изолированным от штыря и соединенным нижним концом с экраном, причем размеры выбраны из следующих соотношений: эквивалентный радиус штыря; радиус проводящего кольца; расстояние между соседними проводящими кольцами; диаметр проводника проводящего кольца; высота штыря! число проводящих колец.
1388965 проходятцк через отверстие в штыре, Составитель А.Рунге
Редактор Л.Веселовская Техред М.Ходанич Корректор Г.Решетник
Заказ 1584/55 Тираж 632 Подписное
ВНИИПИ Государственного комитета СССР по делам изобретений и открытий
113035, Москва, Ж-35, Раушская наб., д. 4/5
Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4
2. Антенна по п.1, о т л и ч а щ а я с я тем, что вертикальный проводник размещен внутри штыря и соединен с экраном, а также с каждым проводящим кольцом проводящим отрезком,
