Реферат



Изобретение относится к электротехнике . Целью изобретения является упрощение конструкции. Контактный элемент штепсельной вилки содержит внутренний металлический стержень 1, выполненный в виде пластины, имеющей изоляционные покрытия 6 с обеих сторон. Контактный элемент 1 имеет зону контакта 2, заниженную среднюю часть 3, охваченную изоляционным поясом 4, и сферической заходной коиец 5. 3 ил,.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

9 А1 (19) (ll) ISl) 4 Н 01 R 13/52

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4114098/24-07 (22) 05.09.86 (46) 15.04,88. Бюл. ¹- 14 (72) С.В.Мальченко (53). 621,315 (088.8 ) (56) Авторское свидетельство СССР № 55269, кл, Н 01 R 13/04, 1939, Авторское свидетельство СССР

¹ 904047, кл. Н 01 R 19/04, 1979, (54) КОНТАКТНЫЙ ЭЛЕМЕНТ UITEIICEJIMOA ВИЛКИ (57) Изобретение относится к электротехнике. Целью изобретения является упрощение конструкции, Контактный элемент штепсельной вилки содержит внутренний металлический стержень

1, выполненный в виде пластины, имеющей изоляционные покрытия 6 с обеих сторон. Контактный элемент 1 имеет зону- контакта 2, заниженную среднюю часть 3, охваченную изоляционным поясом 4, и сферической эаходной конец

5, 3 ил, 1388969

51 о РОГ Г

ВНИИПИ Заказ 1584/55 Тираж 632

Подписное

Произв. — полигр. пр — тие, г. Ужгород, ул. Проектная, 4

Изобретение относится к электро- технике и может быть использовано в ( штепсельных вилках для соединения различной электро- и радиотехничес5 кой аппаратуры с источниками питания электроэнер гией.

Целью изобретения является упрощение конструкции.

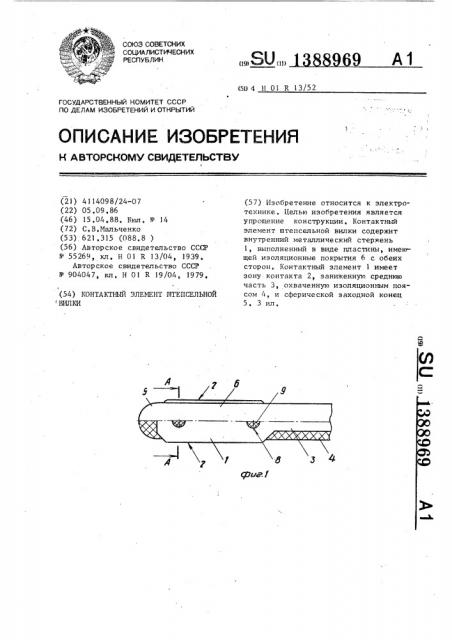

На фиг, l и 2 схематично представ, лен контактный элемент штепсельной вилки; на фиг,3 — сечение А-А на, фиг,1, (|

Контактный элемент штепсельной вилки содержит внутренний металличес-15, кий плоский стержень 1, имеющий зону контакта 2 и заниженную среднюю часть

3, .охватываемую изоляционным поясом

4, сферический конец 5 и покрытие 6 на обеих сторонах стержня 1, при- 20 чем элементы 4-6 выполнены из электроизоляционного материала, Металлический стержень 1 в зоне контакта 2 может быть выполнен шириной Ь, превьппающей диаметр Й электроизоляцион- 25 ной части контактного элемента, и иметь сквозные отверстия 8, заполненные электроизоляционным материалом, образующим мостики 9.

При изготовлении контактного элемента штепсельной вилки вырубают из листового материала (например, латуни1 плоский стержень 1 и устанавливают его в оснастку,, например прессформу (не показана) „после чего производят заливку электроизоляционного материала в полость пресс-формы и опрессовку, в результате чего получают контактный элемент в сборе: элект1 роизоляционный материал, охватывая 1д стержень 1, образует изоляционный каркас в виде смыкающихся изоляционно го поя са 4, покрытий 6, мостиков

9 и сферического конца 5.

Предлагаемый контактный элемент штепсельной вилки прост по конструкции, его изготовление не требует применения специального оборудования, снижает расход дефицитного цветного металла. Кроме того, предлагаемый контактный элемент более безопасен, поскольку площадь оголенной зоны контакта сведена к минимуму, необходимому для обеспечения его надежного функционирования, Выполнение контактного элемента со стержнем, выступающим в контактной зоне над изоляционной поверхностью, способствует повышению надежности электрического контакта с контактным элементом розетки. Наличие внутренних мостиков из электроизоляционного материала повышает механическую прочность контактного элемента и способствует надежности фиксации в нем стержня. Отверстия в стержнях могут быть использованы для их фиксации в технологической оснастке в процессе изготовления контактного элемента, Формул а из о бр е т ения

Контактный элемент штепсельной вилки, содержащий металлический стержень с зоной контакта, жестко соединенный с изоляционным материалом, выполненным со сферическим концом, отличающийся тем, что, с целью упрощения конструкции, металлический стержень выполнен плоским, при этом в зоне контакта его ширина превьппает диаметр контактного элемента, A-A
