Автоматизированная система контроля параметров радиоприемника

Автоматизированная система контроля параметров радиоприемника

Иллюстрации

Показать все

Реферат



Изобретение относится к области контрольно-измерительной техники и может использоваться для проведения сплошного автоматического контроля параметров радиоприемников на предприятиях серийного производства их. Цель изобретения - повьшение точности и расширение функциональных возможностей за счет измерения стереофонических параметров и коэф. гармоник. Устройство содержит г-р 1 AM, г-р 2 ЧМ, г-р 3 звуковой частоты, блок ключей (БК) 4, экранированную камеру 7, блок 8 эквивалентов внешней и телескопической антенны, г-р 9 магнитного поля. В систему контроля входят также блок 13 полосовых фильтров, вол ьтметр 15, частотомер 16, блок 18 управления, интерфейс 20, ЭВМ 21, блок 22 регистрации. В устройство введет1ы модулятор 5 стереофонического сигнала, ВЧ-аттенюатор 6, БК 11, 14, блоки ф1шьтров 12, 19, измеритель 17 коэф. гармоник. Для обеспечения надежного экранирования исследуемого радиоприемника 10 от внешних электромагнитных полей сигналы управления блоком 8, блоком 18 и БК 14 от ЭВМ 21 поступают внутрь экранированной камеры 7 через блок фильтров 12. 1 з.п. ф-лы, 2 ил. с @ (Л с со 00 со о со

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

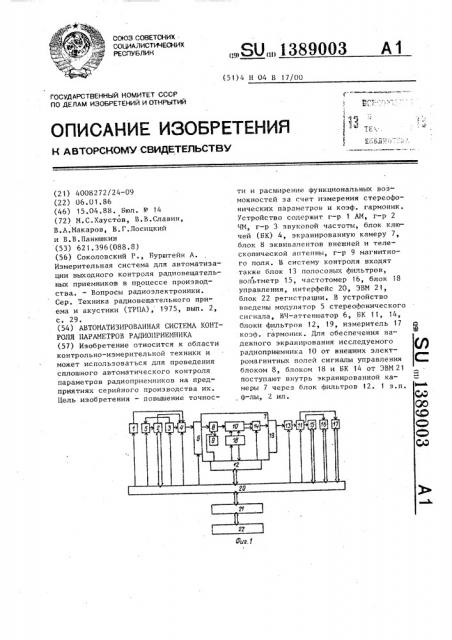

„„SU„„1389003 (5I)4 Н 04 В 17/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

IlO ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 4008272/24-09 (22) 06. 01, 86 (46) 15.04.88. Вюл. Ф 14 (72) M С. Хаустов, В. В. Славин, В.А.Макаров, В. Г.Лосицкий и В.В.Панюшкин (53) 62 1.396(088.8) (56) Соколовский P., Вурштейн А.

Измерительная система для автоматизации выходного контроля радиовещательных приемников в процессе производства. — Вопросы радиоэлектроники.

Сер. Техника радиовещательного при« ема и акустики (ТРПА), 1975, вып. 2, с. 29. (54) АВТОМАТИЗИРОВАННАЯ СИСТЕМА КОНТРОЛЯ ПАРАМЕТРОВ РЯДИО11РИЕМНИКА (») Изобретение относится к области контрольно-измерительной техники и может использоваться для проведения сплошного автоматического контроля параметров радиоприемников на предприятиях серийного производства их.

Цель изобретения — повышение точности и расширение функциональных возможностей за счет измерения стереофонических параметров и коэф. гармоник.

Устройство содержит r-р 1 AM r-p 2

ЧМ, г-р 3 звуковой частоты, блок ключей (ВК) 4, экранированную камеру 7, блок 8 эквивалентов внешней и телескопической антенны, r-р 9 магнитного поля. В систему контроля входят также блок 13 полосовых фильтров, вольтметр 15, частотомер 16, блок 18 управления, интерфейс 20, ЗВМ 21, блок 22 регистрации. В устройство введены модулятор 5 стереофонического сигнала, ВЧ-аттенюатор 6, bK 11, 14, блоки фильтров 12, 19, измеритель 17 коэф. гармоник. Для обеспечения надежного экранирования исследуемого радиоприемника 10 от внешних электромагнитных полей сигналы управления блоком 8, блоком 18 и ВК 14 от ЭВМ 21 поступают внутрь экранированной камеры 7 через блок фильтров 12. 1 з.п. ф-лы, 2 ил.

13890и3

Изобретение относится к контрольно-измерительной технике и может использоваться для проведения сплошного автоматического контроля параметров радиоприемников на предприятиях серийного производства.

Цель изобретения — повышение точности и расширение функциональных возможностей за счет измерения стереофонических параметров и коэффициента гармоник.

На фиг. 1 приведена структурная электрическая схема автоматизированI ной системы контроля параметров ра- 15 диоприемника; на фиг. 2 — кинематическая схема блока управления.

Автоматизированная система содержит генератор 1 амплитудной модуляции, генератор 2 частотной модуляции, 20 генератор 3 звуковой частоты, первый блок 4 ключей, модулятор 5 стереофонического сигнала, высокочастотный аттенюатор 6, экранированную камеру 7, блок 8 эквивалентов внешней и теле- . 25 скопической антенн, генератор 9 магнитного поля, показан исследуемый радиоприемник 10, в систему контроля входят также второй блок 11 ключей, первый блок 12 фильтров, блок 13 по- 30 лосовых фильтров, третий блок 14 ключей, вольтметр 15, частотомер 16, измеритель 17 коэффициента гармоник, блок 18 управления, второй блок 19 фильтров, интерфейс 20, электронновычислительная машина (3BN) 21, блок

22 регистрации.

Блок 18 управления состоит из -привода 23, кулачкового вала 24 с ры- 40 чажными механизмами, входной качающейся кулисы 25, блока 26 соленоидов, муфты 27 сцепления подпружиненной горизонтальной тяги 28, выходной качающейся кулисы 29 с шарнирами, которая расчленена на два взаимно подпружиненных звена 30 и 31 с передачей движения на первую и вторую горизонтальную тягу-толкатель 32, 33 переключателя 34, 35 диапазонов исследуемого радиоприемника, герконов 36, замыкание и размыкание которых осуществляется магнитным полем постоянного магнита 37, механизмов 38, управляющих верхней крышкой экРаниРованной камеры 7, Автоматизированная система контроля параметров радиоприемников работает следующим образом.

Исследуемый радиоприемник 10 чстанавливается в блок 18 управления, находящийся в экранированной камере 7, которая служит для экранирования ис-, следуемого радиоприемника 10 от электмагнитных помех и по программе контроля, которая введена в память электронно-вычислительной машины 21> затем собирается измерительная схема.

Соответствующий высокочастотный сигнал либо от генератора 1 амплитудной модуляции, либо от генератора 2 частотной модуляции или низкочастотный сигнал от генератора 3 звуковой частоты через блок 4 ключей и высокочастотный аттенюатор 6 подается внутрь экранированной камеры 7, затем через блок 8 эквивалентов внешней и телескопической антенн на телескопическую антенну исследуемого радиоприемника 10 или через блок 8 эквивалентов внешней и телескопической антенн и генератор 9 магнитного поля на магнитную антенну исследуемого радиоприемника 10.

С одного из выходов исследуемого радиоприемника 10 сигнал низкой частоты поступает через блок 14 ключей, второй блок 19 фильтров, блок 13 паласовых фильтров, блок 11 ключей на вольтметр 15 постоянного и переменного тока, частотомер 16 и измеритель 17 коэффициента гармоник.

Включение кнопок диапазонов СВ, КВ, УКВ, включение и выключение исследуемого радиоприемника 10, "Расширение стереобазы", "Стерео", а также перестройка по диапазонам осуществляется блоком 18 управления по командам от ЭВИ 21 в соответствии с алгоритмом контроля параметров исследуемого радиоприемника 10.

Блок 18 управления работает следующим образом. По команде от ЭВМ 21 включается двигатель с приводом 23 на кулачковый вал 24, связанный с входной качающейся кулисой 25, несущей в верхней части рамки муфту 27 сцепления в виде паза зацепа. Пазу зацепа соответствует выступ зацепа подпружиненной горизонтальной тяги

28, один конец которой подпружинен к корпусу, а другой шарнирно связан с выходной качающейся кулисой 29. При подаче команды на блок 26 соленоидов (команда на рабочий ход всего рычажного механизма) паз и выступ муфты 27 сцепления входят в зацепление.

1389003

Верхняя часть выходной качающейся кулисы 29 несет параллельно ей выходной блокировочный рычаг 30. Движение через взаимно подпружиненное звено 30 передается шарниром на горизонтальные тяги-толкстели 32 и 33 переключателей 34, 35 диапазонов исследуемого радиоприемника 10, которые совершают нажатие на кнопочные переключатели исследуемого радиоприемника 10. Таким образом, первый цикл работы рабочих звеньев рычажных механизмов заключается в движении горизонтальной тяги-толкателей 32, 33 на глубину вдавливания кнопочных переключателей исследуемого радиоприемника 10 до момента срабатывания его контактов и имитирует нажатие оператором на кнопочный переключатель.

Второй цикл заключается в движении горизонтальной тяги-толкателя 32, 33 назад до полного выхода кнопки из исследуемого радиоприемника 10, при 25 этом образуется зазор в 10 мм между тягой-толкателем и кнопкой и имитируется отпускание оператором кнопки исследуемого радиоприемника 10.

Третий цикл работы горизонтальной тяги-толкателя 32, 33 заключается снова в движении вперед до соприкосновения с торцом кнопки исследуемого Радиоприемника 10 (выбирание зазора 10 мм).

Это положение является конечным в цикле работы блока 18 управления и фиксируется герконом 36. Для обеспечения надежного экранирования исследуемого радиопРиемника 10 от вней- 40 них электромагнитных полей сигналы управления блоком 3 эквивалентов внешней и телескопической антенны, блоком 18 управления и блоком 14 ключей от ЭВИ 21 поступают внутрь экранированной камеры 7 через блок 12 фильтров. формула и з обретения

1. Автоматизированная система контроля параметров радиоприемника, содержащая блок полосовых фильтров. электронно-вычислительную машину, первая нина "Вход-выход" котоРои

55 соединена с блоком регистрации, вто- рая шина ".Вход-выход" соединена с первой шиной "Вход-выход интерфейса, первый выход которого соединен с управляющим входом генератора амплитудной модуляции, второй выход соединен с управляющим входом генератора звуковой частоты, третий выход соединен с управляющим входом первого блока ключей, вторая, третья и четвертая шины "Вход-выход интерфейса соединены с шинами "Вход-выход вольтметра, частотомера и генератора частотной модуляции соответственно, выходы генераторов амплитудной и частотной модуляции соединены с соответствующими входами первого блока ключей, помещенный в экранированную камеру блок управления, управляющие выходы которого соединены с переключателями диапазонов исследуемого радиоприемника, блок эквивалентов внешней и телескопической антенн, генератор магнитного поля, вход которого соединен с первым выходом блока эквивалентов внешней и телескопической антенн, второй выход которого является входом телескопической антенны исследуемого радиоприемника, отличающаяся тем, что, с целью повышения точности и расширения функциональных возможностей за счет измерения стереофонических параметров и коэффициента гармоник, введены второй блок ключей, первый и второй блоки фильтров, высокочастотный аттенюатор, модулятор стереофонического сигнала, измеритель коэффициента гармоник, третий блок ключей, помещенный в экранированную камеру, информационные входы которого являются выходами исследуемого радиоприемника, управляющий вход соединен с первым выходом первого блока фильтров, а выход подключен к входу второго блока фильтров, выход которого подключен к информа:ционному входу блока полосовых фильтров, выход которого подключен к информационному входу второго блока ключей, управляющий вход которого и управляющий вход блока полосовых фильтров соединены соответственно с четвертым и пятым выходами интерфейса, выход высокочастотного аттенюатора подключен к информационному входу блока эквивалентов внешней и телескопической антенн, управляющий вход которого соединен с вторым выходом первого блока фильтров, третий выход которого подключен к входу блока управления, выход которого подключен к соответствующему входу первого

lt 1> блока фильтров, шина Вход-выход

1389003 ния, а выходы герконов — информационными, выходами.

Составитель В.Смирнова

Редактор М,Циткина Техред Л.Олийнык Корректор Н.Король

Заказ 1586/57 Тираж 660 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб,, д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 которого соединена с пятой шиной

"Вход-выход" интерфейса, шестой вы" ход которого подкпючен к управляющему входу модулятора стереофонического сигнала, вход которого соединен

5 с первым выходом генератора звуковой частоты, второй выход которого через первый блок ключей подключен к информационному входу высокочастот- 10 ного аттенюатора, управляющий вход которого соединен с седьмым выходом интерфейса, первый, второй и третий выходы второго блока ключей подключены соответственно к информационным входам измерителя коэффициента гармоник, частотомера и вольтметра.

2 ° Система контроля по п. 1, о тл и ч а ю щ а я с я тем, что блок управления выполнен в виде привода, 20 на кулачковом валу которого установлены рычажные механизмы, каждый из которых состоит из входной качающейся кулисы, в верхней части которой расположена муфта сцепления с подпружиненной горизонтальной тягой, механически соединенной с блоком соленоидов и связанной с первым шарниром выходной качающейся кулисы, которая расчленена на два взаимно подпружиненных звена с передачей движения через второй шарнир на первую горизонтальную тягу-толкатель, которая связана с рычажным механизмом второй горизонтальной тягитолкателя, на которой укреплен постоянный магнит, управляющий герконами и механически соединены с первой горизонтальной тягой-толкателем и переключателями диапазонов исследуе1 мого радиоприемника, при этом управляющие обмотки привода и блока соленоидов являются входом блока управле
