Реферат



. Изобретение относится к электротехнике и может быть использовано для экранирования радиоэлектронном аппаратуры. Цель изобретения - упро щение конст)укции при обеспечении экрамированило Кабельный ввод содержит псмшй корпус,. внутри которого расположены контактные элементы. Корпус выполнен в виде и-образиой трубки j а в калгестве контактных элементов использована ферромагнитная жтщкость, 1 1Ш t

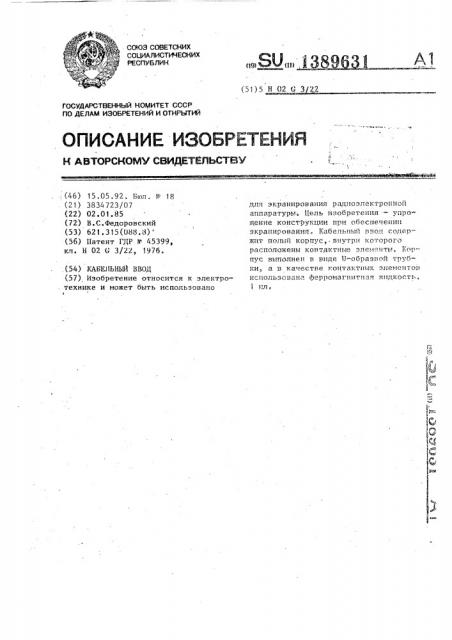

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН (51)5 Н 02 С 3 22 с. с

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ. (46) 15.05.92. Бвл. Р 18 (21) 3834 723/07 (22) 02.01,85 (72) Ц.С.Федоровский (53) 621.315(088.8) (56) Патент 1"ДР И- 45399, кл. Н 02 t 3/22, 197б. (54) КАБЮ1ЬНЫЙ БВОд (57) Изобретение относится к электро. технике и может быть использовано

I для экранирования радиоэлектронной аппаратуры. Цель изобретения — упрощение конструкции при обеспечении экранированил. Кабельный ввод содерKHt пшп!Й корнус q ° внутри котороГо расположены контактные элементы. Кор-. пус выполнен в ниде U-образными трубки,. а в качестве контактных элементов использована ферромагнитная жндкосп-. ил е

138963

Ф о р м у л а и.э,о б р е т е н и я

Кабельный ввод, содержащий корпус в виде заполненной жидким герметизирующим материалом U-образной трубки и проходящий через него кабель, о т л и ч а ю щ и й.с я тем, что, с целью упрощения конструкции при использовании экранированного кабеля., в качестве- герметезирующего.материа- . ла используют токопроводящую жидкость, при этом кабель на участке находящемся в жидкости, оголен до экрана.

Составитель Л.Масальцева

Редактор В.Фельдман. Техред A.Êðàâ÷óê . Корректор С.Щекмар

Заказ 2437 Тираж Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

0 Иска - а к б

113 35, о в, Ж35, P ушс ая на ., д. 4/5.

Производственно-полиграфическое предприятие, r. Ужгород, ул. Проектная, 4

Изобретение относится к электротехнике для экранирования радиоэлектронной аппаратуры.

Цель изобретения - упрощение конструкции при обеспечении экранирования.

На чертеже изображен кабельный ввод, разрез.

Кабельный ввод содержит полый кор- 1 пус 1, выполненный в виде U-образной трубки, токопроводящую жидкость, налитую в корпус 1, коаксиальный кабель 2. с экраном,З,свободным от наружной изоляции на участке кабеля, расположенном в корпусе 1.

Корпус 1 герметично приварен к экранированной камере 4. Кабель 2 закрепляется в экранированной камере 4 с помощью скобы 5.

Кабельный ввод работает. следующим образом.

Кабель 2 пропускают через полый корпус 1 в экранированную камеру 4.

При этом экран 3 кабеля 2 погружает- 25 ся в токопроводящую жидкость 2. В таком положении кабель 2 закрепляется в камере 4 скобой 5. Токопроводящая жщ-;.;ость контактирует с корпусом 1 и со всей поверхностью экрана 3, сва- j0

2 бодного от наружной изоляции кабеля 2. В результате создается непрерывный замкнутый экран между корпусом 1 и экраном 3 кабеля 2„ погруженного в жидкость, что позволяет эффективно защитить аппаратуру, находящуюся в камере 4, от влияния электромагнитного поля экранного тока и от помехонесущего внешнего электро" . магнитного поля в широком диапазоне частот.

Данное техническое решение позволяет значительно упростить.конструк" г цию кабельного ввода.
