Дисковый рабочий орган

Дисковый рабочий орган

Иллюстрации

Показать все

Реферат



Изобретение относится к сельскохозяйственному машиностроению. Целью изобретения является повышение эффективности работы и уменьшение тягового сопротивления . Дисковый рабочий орган содержит гофрированный диск (ГД) 1 с шириной кромки Б, равной D, который установлен на несушей раме посредством поводка 2. На ГД крепятся реборды 3 и 4 суммарной ширины С. При движении ГД входит в зацепление с почвой, и кромка Б ГД прорезает борозду шириной D. ГД совершает перекатывание по дну борозды за счет зацепления гофр с почвой. Гофрированные реборды 3 и 4 за счет разности окружных скоростей точек своей рабочей поверхности уплотняют стенки борозды. Поперечное сечение гофр ГД в виде треугольника уменьшает плошадь поверхности трения гофр о стенки борозды, гофрированная поверхность реборд увеличивает концентрацию напряжения на месте контакта вершин гофр с почвой. 2 З.П.- ф-лы, 2 ил. А-А о (/ С ОС а ее с о:

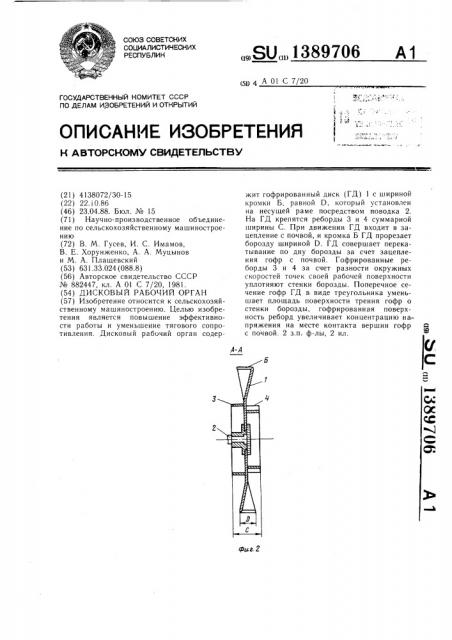

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (5D 4 А 01 С 7/20

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCHOMY СВИДЕТЕЛЬСТВУ

Фиг. 2

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4138072/30-15 (22) 22. i 0.86 (46) 23.04.88. Бюл. № 15 (71) Научно-производственное объединение по сельскохозяйственному машиностроению (72) В. М. Гусев, И. С. Имамов, В. E. Хорунженко, А. А. Муцынов и М. А. Плащевский (53) 631.33.024 (088.8) (56) Авторское свидетельство СССР № 882447, кл. А 01 С 7/20, 1981. (54) ДИСКОВЫЙ РАБОЧИЙ ОРГАН (57) Изобретение относится к сельскохозяйственному машиностроению. Целью изобретения является повышение эффективности работы и уменьшение тягового сопротивления. Дисковый рабочий орган содер„„Я0„„1389706 А 3 жит гофрированный диск (ГД) 1 с шириной кромки Б, равной D, который установлен на несущей раме посредством поводка 2.

На ГД крепятся реборды 3 и 4 суммарной ширины С. При движении ГД входит в зацепление с почвой, и кромка Б ГД прорезает борозду шириной D. ГД совершает перекатывание по дну борозды за счет зацепления гофр с почвой. Гофрированные реборды 3 и 4 за счет разности окружных скоростей точек своей рабочей поверхности уплотняют стенки борозды. Поперечное сечение гофр ГД в виде треугольника уменьшает площадь поверхности трения гофр о стенки борозды, гофрированная поверхность реборд увеличивает концентрацию напряжения на месте контакта вершин гофр Я с по чвой. 2 з.п.- ф-лы, 2 ил.

1389706

Формула изобретения

Составитель В. Бубков

Реда кто р Н. Ту и и па Техред И. Верее Корректор М. Максимишинец

Заказ 1593/1 Тираж 661 Подписное

ВИИИ11И Гociдарствешцнсо коинтста СССР но де.<а» изобретений н открытий

113035, Москьа, Ж 35, Ра1шскаи наб., д. 4!5

Г!ронзводствснно-oo««t рафп«ескос прсднрнитис, о Ужсород, . t. ГIроектнан, 1

Изобретение относится к сельскохозяйственному машиностроению, в частности к дисковым рабочим органам.

Цель изобретения — повышение эффективности работы дискового рабочего органа и умеьшение тягового сопротивления.

На фиг. 1 изображен дисковый рабочий орган, вид сбоку; на фиг. 2 — сечение

А — А на фиг. 1.

Дисковый рабочий орган содержит гофрированный диск 1 с шириной кромки Б, равной D, который установлен на несущей раме (не показана) посредством поводка

2. На гофрированном диске 1 прикреплены реборды 3 и 4 суммарной ширины С.

Дисковый рабочий орган работает следующим образом.

При движении гофрированный диск 1 входит в зацепление с почвой. При этом кромка Б диска прорезает борозду шириной D. Выполнение поперечного сечения гофр диска 1 в виде треугольника 20 уменьшает площадь поверхности трения гофр о стенки борозды, что снижает энергоемкость процесса бороздообразования. Мгновенный центр вращения гофрированного диска находится на кромке Б диска, т.е. диск

25 совершает перекатывание по дну борозды за счет зацепления гофр с почвой. При этом гофрированные реборды 3 и 4 за счет разности окружных скоростей точек своей рабочей поверхности уплотняют стенки борозды. Гофрированная поверхность ре2 борд увеличивает концентрацию напряжения на месте контакта вершин гофр с почвой, что улучшает качество уплотнения с меньшими энергозатратами. Кроме того, ширина С гофрированных реборд, превышающая ширину кромки Б гофрированного диска, способствует стабилизации глубины хода дискового рабочего органа за счет частичного опирания на неразрушенную почву.

1. Дисковый рабочий орган, включающий гофрированный диск, установленный на несущей раме, отличающийся тем, что, с целью повышения эффективности работы и уменьшения тягового сопротивления, поперечное сечение гофр диска выполнено в виде равнобедренного треугольника, вершина которого обращена к центру диска, а боковые стороны являются образующими поверхностями гофр, причем диск выполнен с гофрированными ребордами.

2. Рабочий орган по п. 1, отличающийся тем, что окружности реборд имеют общий центр и одинаковый диаметр, а гофры смещены друг относительно друга по образующей окружности на величину, равную половине их шага.

3. Рабочий орган по и. 1, отличающийся тем, что ширина реборд превышает ширину кромки гофрированного диска.
