Реферат



Изобретение относится к медицинской технике. Для устранения рецидива кроветечений при эмболизации сосудов пищевода эндоскоп оснащен окуляром 1, блоком управления 2,гибкой средней частью 3, рабочей частью 4 с магнитом и инъектором 5, В кровоточащий сосуд вводят инъектор 5 и с помощью тяги 12 оттягивают магнитный экран. Через инъектор в сосуд вводят взвесь ферромагнитного вещества . Для экранирования магнитного поля в момент извлечения эндоскопа после образования эмбола имеется экран, фиксируемый вокруг магнита. 2 ил.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

Ai (19) (11) (б11 4 А 61 В 1/00, 17/52

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4106793/28-14 (22) 30.07.86 (46) 23,04.88. Бюл. У 15 (71) Центральный научно-исследовательский рентгенорадиологический институт (72) А.И.Гранов и В.Ю.Деркач (53) 615.475(088.8) (56) Авторское свидетельство СССР

У 1097263, кл. А 61 В 1/00, 1984. (54) ЭНДОСКОП (57) Изобретение относится к медицинской технике. Для устранения рецидива кроветечений при эмболизации сосудов пищевода эндоскоп оснащен окуляром 1, блоком управления 2,гиб- кой средней частью 3, рабочей частью

4 с магнитом и инъектором 5. В кровоточащий сосуд вводят инъектор 5 и с помощью тяги 12 оттягивают магнит— ный экран. Через инъектор в сосуд вводят взвесь ферромагнитного вещества. Для экранирования магнитного поля в момент извлечения эндоскопа после образования эмбола имеется экран, фиксируемый вокруг магнита. 2 ил.

1389747

Изобретение относится к медицинской технике и может быть использовано для эмболизации сосудов, преимуществе но для сосудов пищевода.

Целью изобретения является устранение рецидива кровотечений при эмболизации пищевода.

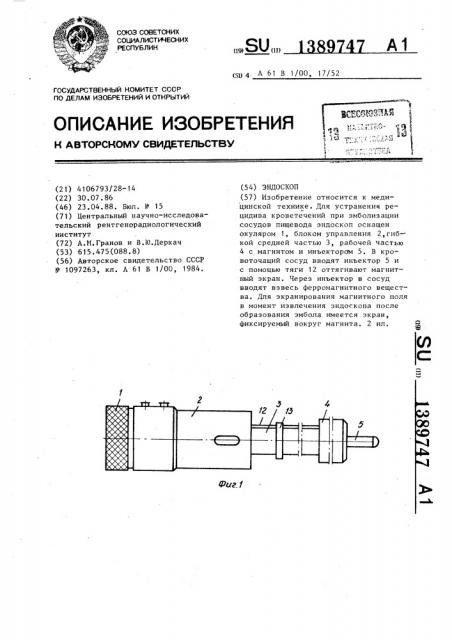

На фиг. 1 представлен эндоскоп, общий вид; на фиг, 2 — рабочая часть, 10 разрез.

Эндоскоп состоит из окуляра блока 2 управления, гибкой средней части 3, рабочей части 4 с магнитом и инъектора 5. 15

Магнит выполнен в виде набора аксиально намагниченных колец 6, которые могут быть изготовлены, например, из самарий-кобальтовых сплавов. Кольца 6 надеты на рабочую часть эндоско- 20 па и расположены одноименными полюсами друг к другу. Между кольцами 6 размещены прокладки 7 из магнитомягкого материала (например, железо).

Для фиксирования магнита на дисталь- 25 ной части служат уплотнительные кольца 8, закрепленные с помощью фиксирующих винтов 9. Для экранирования магнитного поля в момент извлечения эндоскопа после образования эмбола 30 служит экран 10, фиксируемый вокруг магнита с помощью пружины 11, к экрану 10 подведена и закреплена тяга

12 через направляющее кольцо 13.

Эндоскоп используют следующим об35 разом, На рабочую часть эндоскопа 4 одевают последовательно направляющее кольцо 13, магнитный экран 10 с закрепленной на нем тягой 12, продетой 4 через кольцо 13, затем уплотнительное кольцо 8 с пружиной 11, которое фиксируют с одной стороны к эндоскопу винтами 9, а с другой стороны— к магнитному экрану 10 скобой пружи45 ны 11. После этого одевают магнитные кольца 6, располагая одноименными полюсами друг к другу, причем. между кольцами 6 располагают прокладки 7 из магнитомягкого материала. В последнюю очередь одевают уплотнительное торцовое кольцо 8.

Подготовленный таким образом эндоскоп под визуальным контролем вводят в желудочно-кишечный тракт и подводят к кровоточащей зоне. Магнитный экран 10 надвинут на магнит. В обнаруженный кровоточащий сосуд вводят инъектор 5 и с помощью тяги 12 оттягивают магнитный экран 10, а через инъектор в сосуд вводят взвесь ферромагнитного вещества в физиологическом растворе до тугого заполнения сосуда, после чего инъектор 5 извлекают из сосуда. Производится визуальный контроль гемостаза в течение 3-5 мин. Затем тяга 12 освобождается и магнитный экран 10 с помощью пружины 11 надвигается на магнитные кольца. Эндоскоп извлекается из жедудочно-кишечного тракта. В дальнейшем проводится рентгенологический контроль нахождения ферромагнитного эмбола в сосуде желудочнокишечного тракта.

Формула и з обре т е н и я

Эндоскоп, содержащий на рабочей части регулируемый кольцевой магнит, отличающийся тем, что, с целью устранения рецидива кровотечений при эмболизации сосудов пищевода, регулируемый кольцевой магнит выполнен в виде набора аксиально намагниченных колец, расположенных одноименными полюсами друг к другу, раз— деленных между собой прокладками из магнитомягкого материала, и снабжен магнитным экраном, установленным с возможностью перемещения вдоль оси кольцевого магнита.

1389747 д б 7

r.í

Ðèã. 2
