Реферат



Изобретение относится к медицине и М. б. использовано как средство местного воздействия на кроволимфообращение. Для сокращения вре.мени съема банка, имеющая корпус 1 с буртиком 2 на краю, снабжена эластичным кольцом 3, перекрывающим отверстие 4 и прикленным к внутренней поверхности втулки 5, которая поджата пружиной 6 в сторону увеличения диаметра конического корпуса. Для съема банки втулку 5 отжимают вниз. Эластичное кольцо 3 соскальзывает на меньший диаметр корпуса 1, открывая отверстие 4. Герметизация парушается, банка легко отделяется от тела больного. 1 ил.

СО1ОЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (5D4А61 М I 08

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (61) 1093344 (21) 4143089/28-14 (22) 24.09.86 (46) 23.04.88. Бюл. № 15 (75) Л. М. Натанов и М. Л. Натанова (53) 615.472(088.8) (56) Авторское свидетельство СССР № 1093344, кл. А 61 М 1/08, 1980. (54) МЕДИЦИНСКАЯ БАНКА (57) Изобретение относится к медицине и м. б. использовано как средство местного воздействия на кроволимфообращение. Для

„„SU„„1389775 А2 сокращения времени съема банка, именующая корпус 1 с буртиком 2 на краю, снабжена эластичным кольцом 3, перекрывающим отверстие 4 и прикленным к внутренней поверхности втулки 5, которая поджата пружиной 6 в сторону увеличения диаметра кониг ческого корпуса. Для съема банки втулку о отжимают вниз. Эластичное кольцо 3 соскальзывает на меньший диаметр корпуса 1, открывая отверстие 4. Герметизация нарушается, банка легко отделяется от тела больного. 1 ил.

1389775

Формула изобретения

Составитель 3. Николаева

Редактор В. Бугренкова Техред И. Верес Корректор Л. Пилипенко

Заказ ) 596/5 Тираж 54l Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий ! 13035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4

Изобретение относится к медицине, может быть использовано как средство местного воздействия на кроволимфообращение и является усовершенствованием изобретения по авт. св. № 1093344.

Целью изобретения является сокращение времени съема банки.

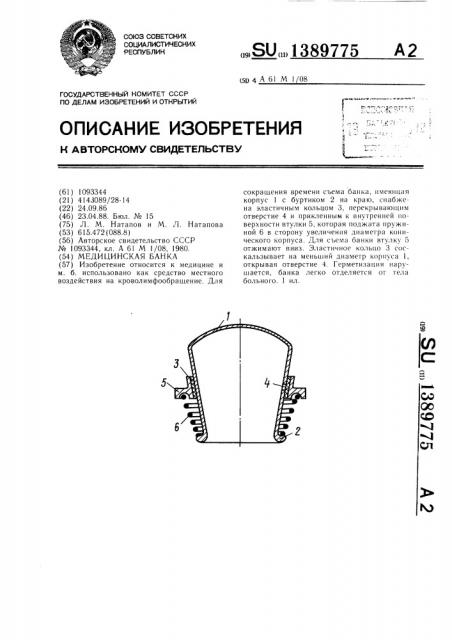

На чертеже показана предлагаемая конструкция банки, осевой разрез.

Медицинская банка содержит стеклянный корпус 1 с буртиком 2 на краю. Эластичное (резиновое) кольцо 3, перекрывающее отверстие 4, приклеено к внутренней поверхности (можно к торцу) втулки 5, которая пружиной 6 поджата в сторону увеличения диаметра конического корпуса (вверх) .

Используют банку следующим образом.

Банку берут в руку и вводят внутрь корпуса горящий тампон, после чего ее прикладывают к телу больного. 3а счет вакуума во внутренней полости банка плотно прикрепляется к телу. Для съема банки втулку 5 отжимают вниз. При этом эластичное кольцо 3 соскальзывает на меньший диаметр корпуса 1, открывается отверстие 4. Воздух проникает внутрь банки, нарушая герметизацию, банка легко отделяется от тела больного.

Когда банку отпускают, втулка 5 поджимается пружиной 6 вверх и при этом вновь перекрывается эластичным кольцом 3 отверстие 4. Банка готова к последующему использованию.

Медицинская банка по авт. св. № 1093344, отличающаяся тем, что, с целью сокращения времени съема банки, она снабжена подпружиненной втулкой, при этом эластичное кольцо закреплено на ее внутренней поверх. ности.
