Реферат



Изобретение относится к устройствам для развлечений, а именно к качелям, и позволяет повысить занимательность. Подвески 5 тяг 3 установлены с возможностью продольного перемещения относительно перекладины 2 и подпружинены относительно стоек 1. 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ .РЕСПУБЛИК

15ц 4 А 63 G 9/02

/Ц

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

IlO ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4143033/28-12 (22) 04.11.86 (46) 23.04.88. Бюл. № 15 (75) В. А. Новиков и С. В. Новиков (53) 688.745 (088.8) (56) Патент Англии № 1359745, кл. А 63 G 9/02, 1974.

„„SU„„1389798 А1 (54) КАЧЕЛИ (57) Изобретение относится к устройствам для развлечений, а именно к качелям, и позволяет повысить занимательность.

Подвески 5 тяг 3 установлены с возможностью продольного перемещения относительно перекладины 2 и подпружинены относительно стоек 1. 1 ил.

Изобретение относится к устройствам для развлечений, а именно к качелям.

Цель изобретения — повышение занимательности.

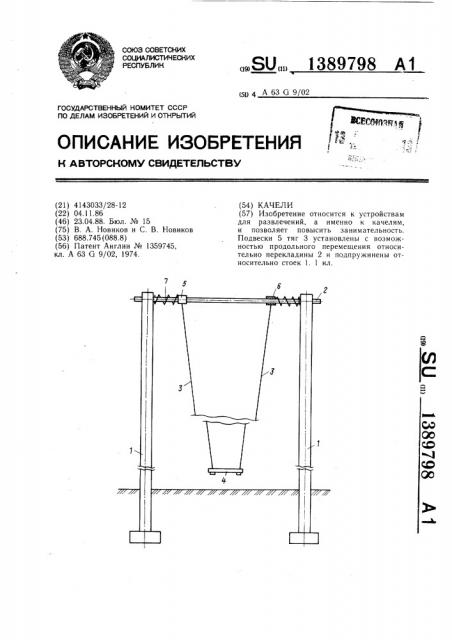

На чертеже изображены качели, общий вид.

Качели имеют установленную на стойках 1 горизонтальную перекладину 2 с подвешенными на ней и под углом к ней тягами, 3 с сиденьем 4. Подвески 5 тяг 3 установлены с возможностью продольного перемещения относительно перекладины 2 и подпружинены относительно стоек 1. Стойки 1 выполнены, например, из стальных труб и своими нижними концами жестко закреплены в грунте. Перекладина 2 выполнена, например, цилиндрической из стали и установлена на стойки 1 в верхней их части. Подвески 5 выполнены, например, в виде коротких цилиндров с осевым отверстием 6, посредством которых они посажены на перекладину 2, Расстояние между ползунами больше ширины сидения 4. На перекладину 2 между верхними концами стоек 1 и подвесками 5 установлены пружины 7 растяжения, которые прикреплены к стойкам 1 и подвескам 5. К подвескам 5 прикреплены тяги 3, например гибкие тяги. Тяги 3 нижними концами соединены с сиденьем 4. Тяги 3 установлены наклонно, например, так, что расстояние между нижними их концами меньше расстояния между верхними их концами.

Качели функционируют следующим образом.

Человек садится на сидение 4 и начинает раскачиваться. Под действием веса человека и центробежной силы подвески 5 сдвигаются друг к другу. Величина этого сближения все время меняется в период одного даже цикла колебаний. Это ведет к тому, что сидение 4, а с ним и человек перемещается по траектории, отличной от круговой. Причем эта траектория все время меняется, так как зависит от интенсивности раскачивания и от веса человека.

Формула изобретения

20 Качели, содержащие установленную на стойках горизонтальную перекладину с подвешенными на ней и под углом к ней тягами с сиденьем, отличающиеся тем, что, с целью повышения занимательности, подвески тяг установлены с возможностью продольного перемещения относительно перекладины и подпружинены относительно стоек.
