Изобретение относится к устройствам для развлечения, а именно к качелям, и позволяет повысить занимательность посредством установки рамки 5 для изменения траектории качания тяг 3 с возможностью продольного перемещения относительно тяг 3. 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (д11 4 А 63 G 9 02

11

)

3 и

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А ВТОРСНОМ,Ф СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 4143262/28-12 (22) 04.11.86 (46) 23.04.88. Бюл. № 15 (75) В. А. Новиков и С. В. Новиков (53) 688.745 (088.8) (56) Патент Англии № 2053702, кл. А 63 G 9/00, 1981.

„„SU„„ I 389799 А1 (54) КАЧЕЛИ (57) Изобретение относится к устройствам для развлечения, а именно к качелям, и позволяет повысить занимательность посредством установки рамки 5 для изменения траектории качания тяг 3 с возможностью продольного перемещения относительно тяг 3. 1 ил.

13S9799

Формула изобретения

Составитель Ю. Зезера

Редактор А. Зайцева Техред И. Верес Корректор О. Кундрик

Заказ 1598/6 Тираж 411 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4

Изобретение относится к устройствам для развлечения, а именно к качелям.

Цель изобретения — повышение занимательности.

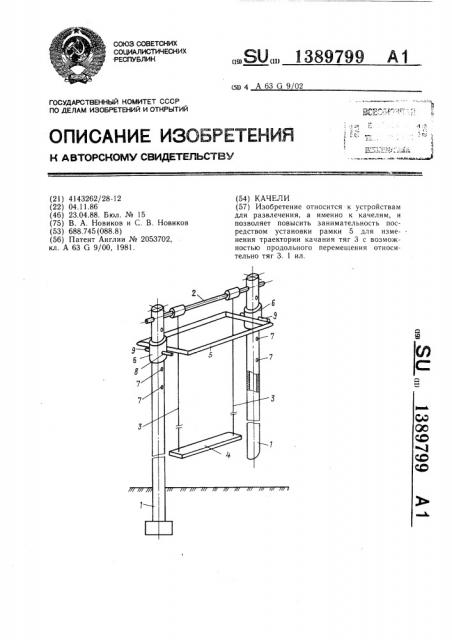

На чертеже изображены качели, общий вид.

Качели имеют установленные на стойках 1 горизонтальную перекладину 2 с подвешенными на ней тягами 3 с сиденьем 4 и рамку 5 для изменения траектории качания тяг 3. Рамка 5 установлена с возможностью продольного перемещения относительно тяг 3 и фиксации. Стойки 1 выполнены, например, из стальных труб и своими нижними концами жестко закреплены в грунте. Перекладина 2 выполнена, например, из стали и прикреплена к верхним концам стоек 1. Тяги 3 выполнены, например, гибкими, из троса. Тяги 3 прикреплены к перекладине 2, своими нижними концами — к сиденью 4. Сидение 4 выполнено, например, в виде доски.

Рамка 5 для ограничения перемещения тяг выполнена, например, сварной из труб.

Рамка 5 с помощью сварки прикреплена к ползунам 6, которые установлены, например, на стойках 1 с возможностью перемещения по ним. Ползуны 6 выполнены, например, в виде отрезков труб. В стойках 1 выполнены отверстия 7, а в ползунах 6 — соосные соответствующие им отверстия 8, в которых установлены фиксирующие штыри 9.

Качели функционируют следующим образом.

Человек садится на сидение 4 и начи5 нает раскачиваться. Вначале раскачивание происходит на всей длине тяг 3. При этом тяги 3 перемещаются внутри рамки 5.

Когда раскачивание входит в фазу больших амплитуд, тяги 3 начинают входить в контакт с рамкой 5. При этом участки тяг 3, находящиеся выше рамки 5, останавливаются, а нижние участки продолжают отклонение, но уже по кривым с центром в месте контакта с рамкой 5. Происходит уменьшение длины тяг 3, что ведет к

15 изменению скорости качания, их периода, траектории.

При установке рамки 5 наклонно достигается изменение этих характеристик качаний в разные стороны.

Качели, содержащие установленные на стойках горизонтальную перекладину с подвешенными на ней тягами с сиденьем и рамку для изменения траектории качания тяг, отличающиеся тем, что, с целью повышения занимательности, рамка для изменения траектории качания тяг установлена. с возможностью продольного перемещения относительно тяг.
