Способ очистки изделий
Иллюстрации
Показать всеРеферат
Изобретение позволяет повысить качество очистки. После подачи гидроабразивной струи на загрязненную поверхность изделия измеряют интенсивность звука взаимодействия струи и поверхности изделия. Перед началом очистки записывают контрольную интенсивность звука при соударении ст руи с чистым изделием. При соударении струи со слоем загрязнения уровень звука намного меньше, чем при. соударении ее с чистой поверхностью. Пробив слой загрязнения, струя достигает чистой поверхности, и уровень звука возрастает по мере очищения поверхности изделия. После того, как интенсива ность звука достигнет контрольного измеренного заранее значения, очистку либо заканчивают, либо продолжают в течение 30-60 с для более полной очистки поверхности изделия, а затем заканчивают. 1 з.п. ф-лы. Ф
СОЮЗ СОВЕТСНИХ
СОЦИАЛИСТИЧЕСНИХ
РЕСПУБЛИН
А1 (19) (11) (51) 4 В 08 В 3/00

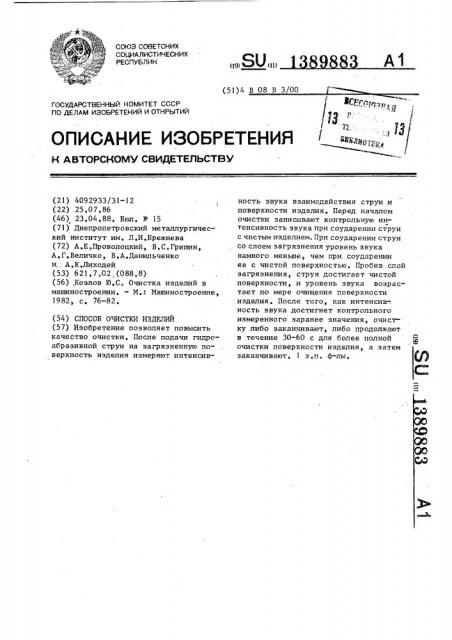

ОПИСАНИЕ ИЗОБРЕТЕНИЯ
Н А BTOPCHGMV СВИДЕТЕЛЬСТВУ
ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР
ПО ДЕЛАМ ИЗОБРЕТЕНИИ И ОТНРЫТИЙ (21) 4092933/.31-12 (22) 25.07,86 (46) 23,04,88. Бюл. N - 15 (71) Днепропетровский металлургический институт им. Л,И,Брежнева (72) А,Е,Проволоцкий, В.С.Гришин, А,Г.Величко, В,А,Данильченко и: А,К.Лиходей (53) 621,7,02.(088,8) (56),Козлов 10,С, Очистка изцелий в машиностроении, — M..: Машиностроение, 1982, с, 76-82, (54) СПОСОБ ОЧИСТКИ ИЗДЕЛИЙ (5?) Изобретение позволяет повысить качество очистки, После подачи гидроабразивной струи на загрязненную поверхность изделия измеряют интенсивность звука взаимодействия струи и поверхности изделия, Перед началом очистки записывают контрольную интенсивность звука при соударении струи с чистым изделием. При соударении струи со слоем загрязнения уровень звука намного меньше, чем при соударении ее с чистой поверхностью, Пробив слой загрязнения, струя достигает чистой поверхности, и уровень звука возрастает по мере очищения поверхности изделия. После того, как интенсив-.. ность звука достигнет контрольного измеренного заранее значения, очистку либо заканчивают, либо продолжают в течение 30-60 с для более полной очистки поверхности изделия, а затем заканчивают, 1 з.п. ф-лы, 1389883
ВНИИПИ Заказ 1614/10
565 Подписное
Тираж
Произв.-полигр. пр-тие, г. Ужгород, ул. Проектная, 4
Изобретение относится к области очистки изделий от загрязнений.
Цель изобретения — повышение качества очистки, 5
Способ, заключается в том, что при взаимодействии гидроабразивной струи с очищаемой поверхностью изделий, например пресс-формы, процесс удаления загрязнений, например пригара, сопровождается высоким уровнем шума.
Источниками шума в процессе обработки являются: шум гидроабразивной струи, удар струи о поверхность, 15 съем материала, неоднородндсть потока, вызванная периодическим его прерыванием, турбулентностью, кавитацией, вихрями и т,д, Неоднородность потока струи вызывает неравномерность 20 скоростей частиц абразива и жидкости, вследствие чего возникают местные изменения плотности и давления, которые распространяются в виде акустических волн, излучаясь B воздух и 25 проникая в упругие конструкции оборудования и обрабатываемых пресс-форм, При соударении струи с различными материалами уровень шума различный, Струя абразива, соударясь с пригаром, 30 излучает меньший шум, так как загрязнение обладает хорошей поглощающей способностью, В сравнении с уровнем звука при соударении гидроабразивной струи с загрязнением соударение струи 35 с металлической поверхностью характеризуется значительно большей интенсивностью звука.
Перед началом очистки записывается акустическая характеристика при 40 соударении струи с чистой пресс-формой (контрольная величина интенсивности звука). Это может быть новая пресс-форма или пресс-форма, пол- ностью очищенная от пригара. В мо- 45 мент очистки пресс;.формы измеряют
I уровень звукового сигнала на частоте
2500-4000 Гц и производят сравнение текущего значения уровня звука с интенсивностью шума, характеризующей подачу струи на чистую пресс-форму.
Пока струя соударяется со слоем пригара, уровень шума намного меньше в сравнении с шумом, когда струя соударяется с чистым металлом, Пробив слой пригара, струя достигает металлической поверхности и уровень шума возрастает постепенно, так как не вся поверхность прессформы очищается сразу, а появляются отдельные площадки. Если съем пригара интенсивный, то уровень шума растет скачкообразно, возрастает при соударении струи с чистым металлом и снижается при попадании струи на еще не очищенную поверхность. С повышением степени очистки уровень шума возрастает, так как металлическая поверхность обладает лучшей отражающей способностью, Наступает момент, когда возрастающий уровень звукового сигнала достигает максимального значения и стабилизируется, что является показателем того, что вся поверхность пресс-формы очищена от пригара, Чтобы добиться гарантированной очистки поверхности при установившемся повышенном уровне шума, продолжают очистку в течение 30-60 с, Если при этом уровень звукового сигнала не снижается, то заканчивают очистку.
Таким образом, за счет более точного определения момента полной очистки изделия повышается качество очистки, формулаизобретения
1, Спо соб очистки изделий, з аключающийся в том, что на загрязненную поверхность изделия подают гидроабразивную струю, о т л и ч а юшийся . тем,что, с целью повышения качества очистки, в процессе очистки производят измерения интенсивности звука взаимодействия гидроабразивной струи с поверхностью изделия и сравнивают измеренную интенсивность звука с контрольной величиной, соответствующей интенсивности звука при взаимодействии гидроабразивной струи с очищенной поверхностью, после совпадения измеренной и контрольной величин интенсивности зву- ка очистку заканчивают.
2, Способ по п,l, о т л и ч а юшийся тем, что очистку заканчивают по истечении 30-60 с после совпадения измеренной и контрольной величин интенсивности звука.
