Реферат



Изобретение относится к машиностроению . Цель изобретения - повышение надежности фиксации инструмента в пневматическом молотке путем упрош,ения изготовления и конструкции инструментодержателя при одновременном исключении выброса инструмента при случайных холостых ударах . В пневматическом молотке имеется ударный поршень 2, держатель рабочего инструмента 4, выполненный в виде втулки 3. Узел крепления держателя рабочего инструмента 4 выполнен в виде накидной крышки 5, -навинченной на ствол 1 пневматического молотка. При этом хвостовик 7 рабочего инструмента 4 на 0,2-1% меньше наименьшего диаметра внутреннего конуса втулки 3, длина этой втулки 3 больше длины размещенной в ней части хвостовика 7 рабочего инструмента 4. Торец втулки 3, так же как и рабочий инструмент 4, контактирует с торцом ударного поршня 2. Это приводит к ограничению расклинивающего действия хвостовика 7 рабочего инструмента 4 и к ограничению нагрузки на втулку 3. Для выталкивания рабочего инструмента 4 в случае необходимости его замена осуществляется за счет промежуточной детали, имеющей центровой выступ, взаимодействующий с торцом хвостовика 7 рабочего инструмента 4. Возможен вариант выполнения промежуточной детали в форме шара. 2 з.п.ф-лы, 2 ил. i СЛ

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

А1

„„SU„„1390011

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (89) DD/225031 (48) 17.07.85 (21) 7772950/29-28 (22) 26,04.83 (31) WPB 25 D/240581 (32) 09.06.82 (33) DD (46) 23.04.88. Бюл. № 15 (71) ФЕБ Мебелькомбинат (DD) (72) Карл Рихард Швеблер (DD) (53) 622.233.615 (088.8) (54) ПНЕВМАТИЧЕСКИЙ МОЛОТОК (57) Изобретение относится к машиностроению. Цель изобретения — повышение надежности фиксации инструмента в пневматическом молотке путем упрощения изготовления и конструкции инструментодержателя при одновременном исключении выброса инструмента при случайных холостых ударах. В пневматическом молотке имеется ударный поршень 2, держатель рабочего инструмента 4, выполненный в виде втулки 3. g 4 В 25 D 17 08 В 25 D 17 28

Узел крепления держателя рабочего инструмента 4 выполнен в виде накидной крышки 5, навинченной на ствол 1 пневматического молотка. При этом хвостовик 7 рабочего инструмента 4 на 0,2 — 100 меньше наименьшего диаметра внутреннего конуса втулки 3, длина этой втулки 3 больше длины размещенной в ней части хвостовика 7 рабочего инструмента 4. Торец втулки 3, так же как и рабочий инструмент 4, контактирует с торцом ударного поршня 2. Это приводит к ограничению расклинивающего действия хвостовика 7 рабочего инструмента 4 и к ограничению нагрузки на втулку 3. Для выталкивания рабочего инструмента 4 в случае необходимости его замена осуществляется за счет промежуточной детали, имеющей центровой выступ, взаимодействующий с торцом хвостовика 7 рабочего инструмента 4.

Возможен вариант выполнения промежуточной детали в форме шара. 2 з.п.ф-лы, 2 ил.

1390011

Формула изобретения

50

1

Изобретение относится к машиностроению, в частности к пневматическим машинам ударного действия, и может быть использовано в строительстве, горном деле и других областях народного хозяйства.

Наиболее близким к предлагаемому является пневматический молоток, содержащий ствол, ударный поршень, рабочий инструмент, инструментодержатель, имеющий держатель рабочего инструмента в виде втулки, внутренняя поверхность которой представляет собой конус и взаимодействует с усеченным круговым конусом хвостовика рабочего инструмента, и узел крепления держателя рабочего инструмента на стволе (авторское свидетельство СССР № 925623, кл. В 25 D 17/28, 1980) .

Недостатком пневматического молотка является низкая надежность фиксации в нем рабочего инструмента. Пневматический молоток с такой фиксацией рабочего инструмента пригоден только для работы с достаточно твердым материалом. Работа с мягким материалом невозможна вследствие возможного выброса рабочего инструмента из инструментодержателя.

Цель изобретения — повышение надежности фиксации инструмента в пневматическим молотке путем упрощения изготовления и конструкции инструментодержателя при одновременном исключении выброса инструмента при случайных холостых ударах.

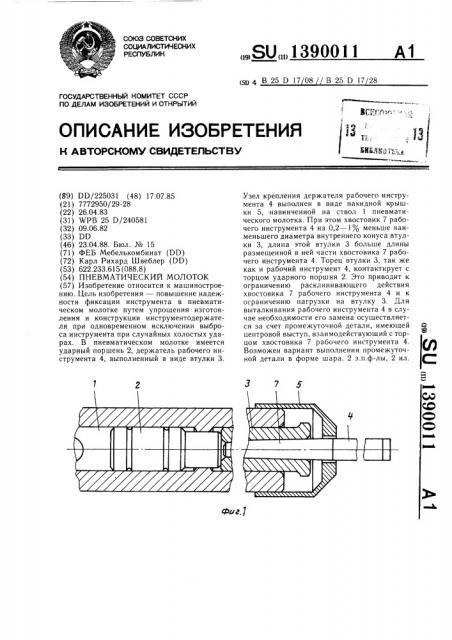

На фиг. 1 изображен пневматический молоток с инструментодержателем в рабочем положении; на фиг. 2 — то же, в положении выталкивания инструмента через пром еж уточ ну ю детал ь.

Пневматический молоток содержит ствол

1, ударный поршень 2, рабочий инструмент 4, инструментодержатель, имеющий держатель рабочего инструмента 4 в виде втулки 3, внутренняя поверхность которой представляет собой конус и взаимодействует с усеченным круговым конусом хвостовика 7 рабочего инструмента 4, узел крепления держателя рабочего инструмента 4 на стволе 1, выполненный в виде накидной крышки 5, предназначенной для крепления к стволу 1, наименьший диаметр хвостовика 7 рабочего инструмента 4 на 0,2 — 1О меньше наименьшего диаметра внутреннего конуса втулки 3, длина которой больше длины размещенной в ней части хвостовика 7 рабочего инструмента, а торец втулки 3 контактирует с торцом ударного поршня 2. При этом в пневматический молоток между ударным поршнем 2 и втулкой 3 устанавливают промежуточную деталь 6, имеющую центровой выступ, взаимодействующий с торцом хвостовика 7 рабочего инструмента 4.

Промежуточная деталь 6 выполнена в форме шара.

Пневматический молоток работает следующим образом.

После ввода рабочего инструмента 4 во втулку 3 и включения пневматического молотка 7 под действием момента инерции массы, сопротивления обрабатываемого материала и сил отскока загоняется во втулку 3, но не далее высоты упорной поверхности втулки 3. При этом создается достаточное трение покоя между хвостовиком 7 и внутренним конусом втулки 3 и обеспечивается плотная посадка рабочего инструмента 4. Вследствие того, что ударный поршень

2 в одинаковой степени взаимодействует как с рабочим инструментом 4, так и с втулкой 3, ограничивается расклинивающее действие хвостовика 7 рабочего инструмента 4, а тем самым и нагрузка на втулку 3.

Выталкивание рабочего инструмента 4 в случае необходимости его замены осуществляется (фиг. 2) после ввода промежуточной детали 6 в ходе одного или нескольких холостых ударов.

1. Пневматический молоток, содержащий ствол, ударный поршень, рабочий инструмент, инструментодержатель, имеющий держатель рабочего инструмента в виде втулки, внутренняя поверхность которой представляет собой конус и взаимодействует с усеченным круговым конусом хвостовика рабочего инструмента, и узел крепления держателя рабочего инструмента на стволе, отличающийся тем, что, с целью повышения надежности фиксации инструмента в пневматическом молотке путем упрощения изготовления и конструкции инструментодержателя при одновременном исключении выброса инструмента при случайных холостых ударах, узел крепления держателя рабочего инструмента выполнен в виде накидной крышки

5, предназначенной для крепления к стволу 1, наименьший диаметр хвостовика 7 рабочего инструмента на 0,2 — 1Я меньше наименьшего диаметра внутреннего конуса втулки 3, длина последней больше длины размещенной в ней части хвостовика 7 рабочего инструмента и торец втулки контактирует с торцом ударного поршня 2.

2. Молоток по п. 1, отличающийся тем, что, с целью быстрого и эффективного демонтажа рабочего инструмента, он снабжен установленной между ударным поршнем 2 и втулкой 3 промежуточной деталью 6, имеющей центровой выступ, взаимодействующий с торцом хвостовика 7 рабочего инструмента.

3. Молоток по п. 2, отличающийся тем, что промежуточная деталь 6 выполнена в форме шара.

1390011
