Реферат



Изобретение относится к химическому машиностроению, в частности к червячным прессам для переработки полимерных материалов. Цель изобретения - повытение качества получаемого продукта и эффективности работы червячного пресса за счет устранения термомеханической деструк1щи обрабатываемого продукта. Для этого пресс содержит загрузочное и выгрузное приспособления. В корпусе расположен червячный вал с приводом его вращения . В выгрузном приспособлении, выполненном в виде втулки, размещена дополнительная опора, в ней Йаходится цапфа вала. Втулка размещена в дополнительной опоре с образованием питающего канала. Один конец втулки размещен в основной камере выгрузки, на нем закреплена основная фильера, в которой выполнены рабочие каналы. На фильере закреплены гранулирующие ножи. Червячный пресс снабжен дополнительной камерой выгрузки и дополнительной фильерой, закрепленной на другом конце втулки, с дополнительно установленными гранулирующими ножами с возможностью перекрытия питающего канала. Ножи снабжены индивидуальными приводами. По внутренней поверхности втулки вьшолнены уплотняющие канавки. Полимерный материал поступает в загрузочное приспособление, захватывается червячным валом и нагнетается в сторону основной камеры выгрузки. Затем полимерный материал движется по питающему каналу в сторону дополнительной камеры выгрузки; и при движении измельчается гранулирующими ножами. 2 з.п. ф-лы, 2 ил. оо со о о ел СП

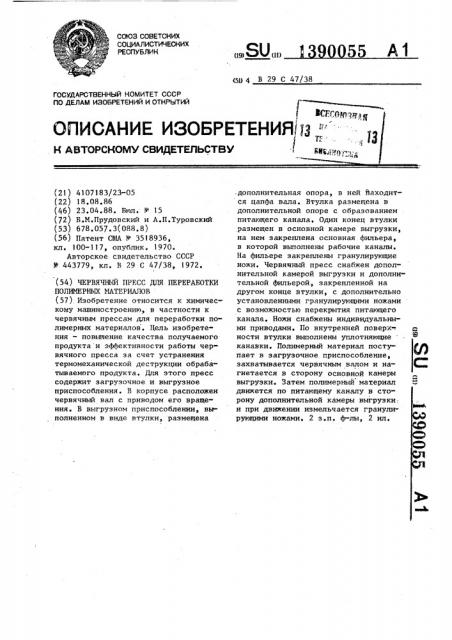

СОЮЗ COBETCHHX

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК (19) (И) (5!) 4 В ?9 С 47/38

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИИ И ОТКРЫТИЙ (21) 4107183/23-05 (22) 18.08 ° 86 (46) 23.04.88. Бвл. № 15 (72) S.Ë.Ïðóäîíñêèé и А.П.Туровский (53) 678.057.3(088.8) (56) Патент США ¹ 3518936, кл. !00-117, опублик. 1970.

Авторское свидетельство СССР № 443779, кл. В ?9 С 47/38, 1972. (54) ЧЕРВЯЧН((Й ПРЕСС ДЛЯ ПЕРЕРАБОТКИ

ПОЛИМЕРНИХ МАТЕРИАЛОВ (57) Изобретение относится к химическому машиностроенив, в частности к червячным прессам для переработки полимерных материалов. 1\ель изобрете ния — повыщение качества получаемого продукта и эффективности работы червячного пресса за счет устранения термомеханической деструкции обрабатываемого продукта. Для этого пресс содержит загрузочное и выгрузное приспособления. В корпусе расположен червячный вал с приводом его вращения. В выгрузном приспособлении, выполненном в виде втулки, размещена.дополнительная опора, в ней Йаходится цапфа вала. Втулка размещена в дополнительной опоре с образованием питающего канала. Один конец втулки размещен в основной камере выгрузки, на нем закреплена основная фильера, в которой выполнены рабочие каналы.

На фнльере закреплены гранулирувщие ножи. Червячный пресс снабжен дополнительной камерой выгрузки и дополнительной фильерой, закрепленной на другом конце втулки, с дополнительно установленными гранулирувщими ножами с возможностью перекрытия питающего канала. Ножи снабжены индивидуальными приводами. По внутренней поверх-, ности втулки выполнены уплотнявщие канавки. Полимерный материал поступает в загрузочное приспособление, захватывается червячным валом и нагнетается в сторону основной камеры выгрузки. Затем полимерный материал движется по питающему каналу в сторону дополнительной камеры выгрузки; и при движении измельчается гранулирувщими ножами. 2 з.п. ф-лы, 2 ил.

1390055

Изобретение относится к химическому машиностроению и направлено на усовершенствование конструкции червячных прессов для переработки поли5 мерных материалов, входящих в состав установки для водного выделения син- тетических каучуков нз углеводородных растворов.

Цель изобретения — повышение ка- 10 чества получаемого продукта и эффективности работы червячного пресса за счет устранения термомеханической деструкции обрабатываемого продукта.

На фиг.l изображен червячный 15 пресс для переработки полимерных материалов, общий вид; на фиг.2 - выгрузное приспособление, продольный разрез.

Червячный пресс содержит снабженный загрузочным 1 и выгрузним 2 приспособлениями корпус 3, расположенный внутри корпуса 3 червячный вал 4 с приводом 5 его вращения, 25 установленной в выгрузное приспособлении 2 дополнительной опорой 6 и цапфой 7 для его установки в дополнительной опоре 6, смонтированную по-. следовательно со стороны выгрузного 30 приспособления 2 основную камеру 8 выгрузки, Выгрузное приспособление 2 выполнено в виде установленной в дополнительной опоре 6 на цапфе 7 червячного вала 4 с образованием питающего канала 9 втулки 10. Один

35 конец втулки 10 размещен в основной камере 8 выгрузки. На этом конце втулки 10 закреплена основная фильера ll с выполненными в ней по пери- 40 ферии рабочими каналами 12 с входными 13 и выходными 14 отверстиями и установленными на ней с6 стороны выходных отверстий 14 ее рабочих каналов 12 гранулирунщими ножами 15. Чер- 45 вячный пресс снабжен дополнительной камерой 16 выгрузки. Она установлена последовательно за основной камерой

8 выгрузки. Червячный пресс снабжен дополнительной фильерой 17. Другой конец втулки 10 размещен в дополнительной камере 16 выгрузки. Дополнительная фильера 17 закреплена на другом конце втулки 10. Гранулирующие ножи 15 дополнительно установлены на дополнительной фильере 17 с воэможностью перекрытия питающего канала 9 между втулкой 10 и цапфой 7 червячного вала 4. Корпус 3 может быть

Червячный щим образом. пресс работает следуюЧервячный вал 4, расположенный в корпусе 3 и опертый в опорно-упорном узле 18 и передней опоре 19, приводится во вращение от привода 5, которий может быть выполнен в виде ре гулируемого электропривода. Полимерный материал, например влажный каучук, поступает в загрузочное приспособление 1, захватывается червячным валом 4 и нагнетается в сторону основной камеры 8 выгрузки. Процесс термомеханической сушки влажного каучука в червячном прессе происходит за счет его трения при течении в прессе, а также под влиянием гидравлического сопротивления, создаваемого основной фильерой 11. Стабилизация температуры осуществляется за счет термостатирующей рубашки ?9.

Давление влажного каучука в зоне непосредственно перед основной фильерой 11 создается выше давления насыщения водяных паров, поэтому влага, содержащаяся в каучуке, оказывается перегретой. Ее испарение происходит при дросселировании каучука через рабочие каналы 12 основной фильеры 11, т.е. в выходных отверстиях 14. Одновременно с испарением влаги и механическим измельчением каучука гранулирующими ножами 15, установленными на основной фильере

11, происходит разрыв его частиц и образование пор для выхода образовавшегося из перегретой води пара.

Затем каучук движется по питающему каналу 9, образованному втулкой 10 выполнен сборным. Червячный пресс снабжен опорно-упорным узлом 18 и передней опорой 19. Червячный пресс снабжен индивидуальным приводом 20 для гранулирующих ножей 15 основной фильеры 11 и индивидуальным приводом

21 для гранулирующих ножей 15 дополнительной фильеры 17. Гранулирующие ножи 15 основной 11 и дополнительной

17 фильер размещены на кольцах ?2 и 23 соответственно, закрепленных на шкивах 24 и 25 соответственно, опертых на ролики 26 и 27 соответственно. По внутренней поверхности втулки 10 выполнены уплотняющие канавки 28. Корпус 3 снабжен термостатирующей рубашкой 29. Втулка 10 снабжена уплотнительными кольцами 30.

l 3900. ) 5 и цапфой 7 червячного вала 4,и измельчается гранулирувщими ножами 15 дополнительной фильеры 17 ° Измельченный каучук, проходящий через рабочие каналы 12 в основной фильере ll, поступает в основнул камеру 8 выгрузки, откуда отводится на охлаждение и упаковку. Образовавшиеся пары отводятся в атмосферу. Отвод каучука из 10 основной камеры 8 выгрузки может осуществляться горячим воздухом или механическим транспортным устройством (не показаны). Каучук, продавленный через питающий канал 9 в дополни- 15 тельнув камеру 16 выгрузки и измельченный на выходе из питающего канала

9 гранулирувщими ножами 15, проходит более длинный путь, чем каучук, продавленный через рабочие каналы 12 20 основной фильеры 11. Его движение, кроме того, подтормаживается уплотнительнйми кольцами 30 втулки 10.

Это приводит к большему времени пребывания каучука в зоне больших сдви- 25 говых усилий, что вызывает его термомеханическув деструкцив. Его расход через питающий канал 9 составляет около 3-5Х расхода всей массы каучука через червячный пресс ° Попадание 3р его в общую массу каучука недопустимо. Этот частично деструктированный каучук может быть использован непосредственно в производстве клеев или возвратном цикле путем раство рения и смешения с полимеризатом.

Из дополнительной камеры 16 выгрузки измельченный каучук выводится также пневмотранспортом или механическим транспортным средством (не показано). 4р

Пары воды отводятся в атмосферу.

Организованный описанным образом рабочий процесс в червячном прессе позволяет решить задачу создания двухопорной конструкции машины с по- 45 вышенным ресурсом работы при достижении высокого качества перерабатываемого полимерного материала.

Формула изобретения

1.Червячный пресс для переработки полимерных материалов, содержащий снабженный загрузочными вигрузным приспособлениями корпус, расположенный внутри корпуса червячный вал с приводом его вращения, установленной в выгрузном приспособлении дополнительной опорой и цапфой для его установки в дополнительной опоре, смонтированную последовательно со стороны выгрузного приспособления основнув камеру выгрузки, причем выгрузное приспособление выполнено в виде установленной в дополнительной опоре на цапфе червячного вала с образованием питающего канала втулки, один конец которого размещен в основной камере выгрузки, закрепленной на этом конце втулки основной фильеры с выполненными в ней по периферии рабочими каналами с входными и выходными . отверстиями и установленными на ней со стороны выходных отверстий рабочих каналов, гранулирувщими ножами, о т л и ч а в шийся тем, что, с целью повышения качества получаемого продукта и эффективности работы червячного пресса за счет устранения термомеханической деструкции обрабатываемого продукта, он снабжен дополнительной фильерой и дополнительной камерой выгрузки, установленными последовательно за основной камерой выгрузки, причем другой конец втулки размещен в дополнительной камере выгрузки и дополнительная фильера закреплена на этом конце втулки, а гранулирувщие ножи дополнительно установлены на дополнительной фильере с возможностью перекрытия ими питающего канала.

2. Пресс по п. 1, о т л и— ч а ю шийся тем, что он снабжен индивидуальными приводами для гранулирувщих ножей основной и дополнительной фильер.

3.Пресс по п.1, о т л и ч а ю— шийся тем, что по внутренней поверхности втулки выполнены уплотняющие канавки.
