Реферат



Изобретение относится к оборудованию для пшнной промышленности и предназначено для обрезки боковин протектора на станках для сборки покрышек . Цель изобретения - повьш1ение качества обрезки боковин протектора. Для этого устройство снабжено смонтированным с возможностью поворота на свободном конце державки кронштейном , в котором установлена ось. Державка снабжена подпружиненным фиксаторам. Ролик смонтирован на оси с эксцентриситетом относительно ножа. Привод для перемещения державки снабжен средством для регулирования усилия прижатия ножа к боковине. Устанавливают нож и ролик с перепадом за счет эксцентриситета, определяемым глубиной обрезки резиновой кромки боковины. Приводом подводят нож с усилием прижатия и производят обрезку кромок. 1 з.п.ф-лы, 3 ил. i (Л

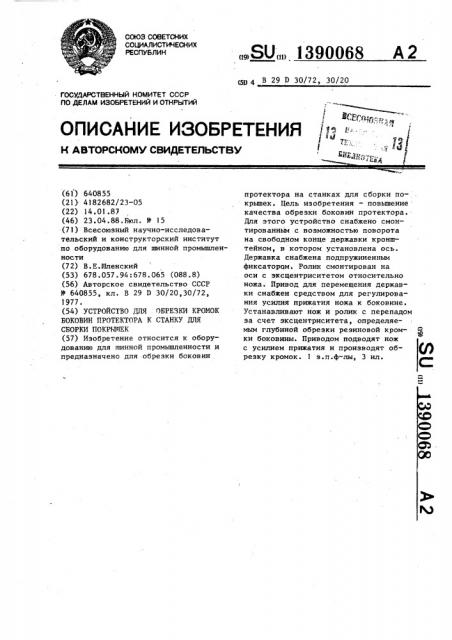

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН

1 11 4 В 29 0 30/72, 30/20

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ ц :

К АВТОРСКОМ У СВИДЕТЕЛЬСТВУ Мщ 7;-. (61) 640855 (21) 4182682/23-05 (22) 14.01.87 (46) 23.04.88.Бюл. В 15 (71) Всесоюзный научно-исследовательский и конструкторский институт по оборудованию для шинной промышленности (72) В.Е.Шленский (53) 678.057 ° 94:678.065 (088.8) (56) Авторское свидетельство СССР

У 640855, кл. В 29 D 30/20,30/72, 1977. (54) УСТРОЙСТВО ДЛЯ ОБРЕЗКИ КРОМОК

БОКОВИН ПРОТЕКТОРА К СТАНКУ ДЛЯ

СБОРКИ ПОКРЬЯЕК (57) Изобретение относится к оборудованию для шинной промьппленности и предназначено для обрезки боковин

ÄÄSUÄÄ 1390068 А 2 протектора на станках для сборки покрышек. Цель изобретения — повьппение качества обрезки боковин протектора.

Для этого устройство снабжено сионтированным с возможностью поворота на свободном конце державки кронштейном, в котором установлена ось.

Державка снабжена подпружиненным фиксаторам. Ролик смонтирован на оси с эксцентриситетом относительно ножа. Привод для перемещения державки снабжен средством для регулирования усилия прижатия ножа к боковине.

Устанавливают нож и ролик с перепадом за счет эксцентриситета, определяемым глубиной обрезки резиновой кром- Я ки боковины. Приводом подводят нож с усилием прижатия и производят обрезку кромок. 1 з.п.ф-лы, 3 ил.

1 13900

Изобретение относится к обсрудованию для шинной промышленности, предназначено для обрезки боковин протектора на станках для сборки покрышек и является усовершенствованием устройства по авт. св.

Р 640855.

Цель изобретения — повышение качества обрезки боковин протектора.

На фиг.l изображено предлагаемое устройство, общий вид; на фиг.2 разрез А-А на фиг.l на фиг.3 — вид

Б на фиг.l.

Устройство содержит державку 1, 15 установленную с возможностью поворота на оси 2 бортового прикатчика (не показан) и снабженную подпружиненным фиксатором 3.

На свободном конце державки 1 20 смонтирован с возможностью поворота посредством радиальных пазов 4 и болтов 5 кронштейн 6, в котором посредством болтов 7 и планки 8 закреплена ось 9.На оси 9 смонтирован нож для обрез. 25 ки боковин, выполненный в виде ролика

l0 с режущей кромкой. На той же оси

9 эксцентрично с эксцентриситетом е относительно ролика 10 смонтирован ролик 11 для ограничения глуби- 30 ны реза кромки боковины 12 °

Устройство снабжено приводом 13 для возвратно-поступательного перемещения державки относительно покрышки 14. Привод 13 связан со средством 15 для регулировки усилия прижатия ножа 10 к боковине 12 °

Перед работой устройство настраивают с учетом размера собираемой пок" рьппки 14, посадочного диаметра и тол- g0 щины резины в зоне обрезки. Путем ° поворота оси 9 устанавливают нож 10 и ролик 11 в положение, при котором благодаря эксцентриситету ролика II они располагаются с перепадом а, определяемым глубиной обрезки реэино. вой кромки боковины. Ось 9 фиксируют в этом положении болтами 7 через планку 8.

Для возможности удаления отрезанной кромки кронштейн 6 с ножом 10 поворачивают в пазах 4 на некоторый угол, определяемый методом подбора в зависимости от размера собираемой покрьппки, и фиксируют в этом положении болтами 5. Затем приводом 13 подводят нож 10 к бортовой части покрьппки 14 с усилием прижатия, которое регулируется клапаном К средP ства 15. Самопроизвольное откидывание ножа 10 предотвращается подпружиненным фиксатором 3.

Формула и э о б р е т е н и я

I.Устройство для обрезки кромок боковин протектора к станку для сборки покрышек по авт.св.М 640855, о т л и ч а ю щ е е с я тем, что, с целью повышения качества обрезки боковин протектора, оно снабжено смонтированным с возможностью поворота на свободном конце державки кронштейном, ось установлена в кронштейне, державка снабжена подпружиненным фиксатором, а ролик смонтирован на оси с эксцентриситетом относительно ножа, причем привод для пе-" ремещения державки снабжен средством для регулирования усилия прижатия ножа к боковине.

2. Устройство по и.1, о т л и ч аю щ е е с я тем, что нож выполнен в виде ролика с режущей кромкой.!

390068

Разах

Раг. з
