Судовое устройство для перекачки и разделения нефтеводяной смеси
Патент 1390127
Авторы
Классы МПК
Судовое устройство для перекачки и разделения нефтеводяной смеси
Иллюстрации
Реферат
Изобретение относится к судостроенкго. Цель изобретения - обеспечение работоспособности судна в условиях мелководья. Устройство вклю- , чает приемный отсек 1 с нефтеприемником 2, расположенным в носовой части судна, и каналом 3, связывающим нефтеприемник 2 и приемный отсек 1, разделительные отсеки с отверстиями , выполненными в палубе разделительных отсеков, герметичную камеру 9, сообщающуюся с разделительными отсеками посредством переливных порогов с перепускными крышками,водо
СОЮЗ СОВЕТСНИХ
СОЦИАЛИСТИЧЕСНИХ
РЕСПУБЛИН (191 (11) А3 (gD 4 B 63 В 35/32, 13/00
ОПИСАНИЕ ИЗОБРЕТЕНИЯ
ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР
ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ
Н А BTOPCHOMV СВИДЕТЕЛЬСТВУ (21) 4078033/40-11 (22) 25.06.86 (46) 23.04.88. Бюл. Ф 15 (72) П.Г.Коган и Н.Ф.Чарыков (53) 629.12.02/09(088,8) (56) Авторское свидетельство СССР
1(1013343, кл. В 63 В 35/44, 1981. (54) СУДОВОЕ УСТРОЙСТВО ДЛЯ ПЕРЕКАЧКИ И РАЗДЕЛЕНИЯ НЕФТЕВОДЯНОЙ СМЕСИ (57) Изобретение относится к судостроению. Цель изобретения — обеспечение работоспособности судна в условиях мелководья. Устройство вклю, чает приемный отсек 1 с нефтеприемником 2, расположенным в носовой части судна, и каналом 3, связывающим нефтеприемник 2 и приемный отсек
1, разделительные отсеки с отверстиями, выполненными в палубе разделительных отсеков, герметичную камеру
9, сообщающуюся с разделительными отсеками посредством переливных порогов с перепускными крышками, водо1390127 отводной канал 14 с отверстиями,сообщающими канал 14 с разделительными отсеками и герметичной камерой
9, и гребным винтом 18, Поступление загрязненной воды происходит через нефтеприемник 2 по каналу 3 в приемный отсек 1 при включенном гребном винте 18, отсасывающем отстоявшуюся воду из нижней части приемного отсека 1 при постоянном уровне его заполнения, удерживаемом вакуумом.
При этом отстоявшаяся нефть локализируется в верхней части отсека 1 и герметичной камере 9. Описанный режим соответствует сбору нефти при минимальной осадке судна. При сборе нефти при наибопьшей осадке судна поступление загрязненной воды в приемный отсек 1 производится так,как описано выше. При этом лополнительИзобретение относится к судостроению, в частности к судовым устройствам для перекачки и разделения нефтеводяной смеси.
Цель изобретения — обеспечение работоспособности судна в условиях мелководья.

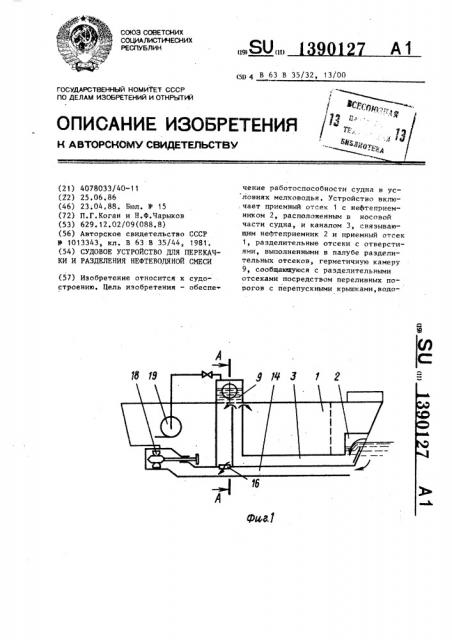

На фиг. 1 изображено судна, ра»рез; на фиг. 2 — разрез A-A на фиг. 1.
Устройство имеет приемный отсек
1 с нефтеприемником 2, распопоженным в носовой части судна, и каналом 3, связывающим нефтеприемником 2 и приемный отсек 1, разделительные отсеки 4 и 5, установленные по бортам судна, с отверстиями 6 и 7, выполненными в палубе 8 разделительных отсеков, герметичную камеру 9, сообщающуюся с разделительными отсеками
4 и 5 посредством переливных порогов 10 и 11 с перепускными крышками
12 и 13, водоотливной канал 14 -с. отверстиями 15 — 17, сообщающими канал 14 с разделительными отсеками
4 и 5 и герметичной камерой 9. В водоотливном канале 14 установлен гребной винт 18, но несколько приоткрываются перепускные крышки при закрытых отверстиях до выравнивания вакуума в разделительных отсеках с приемным отсеком.
После этого крышки открь ваются до отказа ° Нефтеводяная смесь из центральной части герметичной камеры 9, сообщающейся с приемным отсеком 1, через открытые отверстия в переливных переборках и отверстия в палубе разделительных отсеков поступает в разделительные отсеки, в которых производится вторичный отстой нефти.
Постоянное поступление загрязнений в эти отсеки обеспечивается открытием отверстий (при работающем гребном винте), через которые откачивается отстоявшаяся вода при постоянном уровне заполнения герметичной камеры 9. ? ил.
Устройство работает следующим образом.
Предварительно заполняется приемный отсек 1 до уровня расположения
5 перепыскных крышек 12 и 13 в камере
9. Заполнение происходит за счет вакуума, создаваемого, например,вакуумным насосом 19, подключенным всасывающим патрубком к верхней час10 ти герметичной камеры 9. Поступление загрязненной воды происходит через нефтеприемник 2 по каналу 3 в приемный отсек 1 при включенном гребном винте 18, отсасывающем отстоявшуюся воду из нижней части приемного отсека 1, при постоянном уровне заполнения приемного отсека 1, удерживаемом вакуумом. При этом отстояв20 шаяся нефть локализируется в верхней части отсека 1 и герметичной камере 9. Описанный режим соответствует сбору нефти только приемным отсекoM 1 при порожних разделителbных
25 отсеках 4 и 5 и при минимальной осадке судна для перехода на режим максимального использования емкостей отсеков при сборе нефти,что соответствует наибольшей осадке судна, 1390;27
Фиг.2
Составитель Ю.Серов
Техред Л.Сердюкова Корректор В.Бутяга.
Редактор H.! äáêîâà
Тираж 396
Подписное
Заказ 1727/22 ь
ВJ!!È!ÏÈ Государственного комитета СССР по делам изобретений и открытий
113035, Москва, Ж-35, Раушская наб., д. 4/5
ПроиэволстьL .::.о-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 поступление загрязненной воды в приемный отсек 1 производится так, как описано, При этом дополнительно
Несколько приоткрываются перепускные крышки 12 и 13 при закрытых отверстиях 15 и 17 до выравниванпя вакуума в разделительных отсеках 4 и 5 с приемным отсеком 1. После этого крышки 12 и 13 открываются до отказа.
Нефтеводяная смесь из централь.ной части герметичной камеры 9,сообщающейся с приемным отсеком 1,через открытые отверстия в переливных порогах 1О и 11 и отверстия 6 и 7 в палубе разделительных отсеков поступает в отсеки 4 и 5, в которых производится вторичный отстой нефти, Постоянное поступление загрязнений в отсеки 4 и 5 обеспечивается открытием отверстий 15 и 17 (при гребном винте), через которые откачивается отстоявшаяся вода при постоянном уровне заполнения герметичной камеры 9.
5 формула изобретения
"удовое устройство для перекачки и разделения нефтеводяной смеси, содержащее приемный и разделительные отсеки, нефтеприемник, гидравлически связанный с приемным отсеком, о т л и ч а ю ш е е с я тем,что, с целью обеспечения работоспособности судна в условиях мелководья, оно снабжено герметичной камерой, имеющей переливные пороги с перепускными крышками, установленными выше разделительных отсеков, и гидравлически сообщенной с приемным отсеком и разделительными отсеками,при этом в верхней части разделительных отсеков в районе герметичной камеры выполнены отверстия.
