Устройство для выгрузки из воды пучков круглых лесоматериалов

Устройство для выгрузки из воды пучков круглых лесоматериалов

Иллюстрации

Показать все

Реферат



Изобретение относится к грузоподъемным механизмам для подъема пучков бревен из воды на берег и может быть использовано в лесной промьшленности на перевалочных базах. Цель изобретения - обеспечения надежности устройства в работе и повышение его производительности. Устройство содержит рельсовый путь 1, по которому с помощью грузового каната 2 и лебедки 3 перемещаются грузовая 4 и дополнительная 5 платформы . Грузовая платформа 4 оборудована рамой 6 и поплавком 7, имеющими положительную плавучесть. На платформе 5 смонтированы барабаны, закрепленные на одном валу. Грузовой канал 2 лебедки 3 закреплен на центральном барабане 8, а на двух крайних барабанах 9 жестко закреплены концы двух канатных поводков 10. Другие концы этих поводков закреплены на грузовой платформе 4. 2 ил. J 5В г « s (Л с: // / 10 «1г/

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

15 А) (19) (11) (51) 4 В 65 G 69 20

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 4169895/27 — 11 (22) 21.10.86 (46) 23.04.88. Бюл. № 15 (7 1) Сибирское научно-производственное лесозаготовительное объеди— нение (72) Г.Г. Ушаков (53) 621.864(088.8) (56) Авторское свидетельство СССР

¹ 633782, кл. В 65 G 69/20, 1977. (54) УСТРОЙСТВО ДЛЯ ВЫГРУЗКИ ИЗ ВОДЫ

ПУЧКОВ КРУГЛЫХ ЛЕСОМАТЕРИАЛОВ (57) Изобретение относится к грузо— подъемным механизмам для подъема пучков бревен из воды на берег и может быть использовано в лесной промьппленности на перевалочных базах.

Цель изобретения — обеспечения надежности устройства в работе и повышение его производительности. Устройство содержит рельсовый путь 1, по которому с помощью грузового каната 2 и лебедки 3 перемещаются грузовая 4 и дополнительная 5 платформы. Грузовая платформа 4 оборудована рамой 6 и поплавком 7, имеющими положительную плавучесть. На платформе 5 смонтированы барабаны, закрепленные на одном валу. Грузовой канал 2 лебедки 3 закреплен на центральном барабане 8, а на двух крайних барабанах 9 жестко закреплены концы двух канатных поводков 10.

Другие концы этих поводков закреплены на грузовой платформе 4. 2 ил.

1390158

Изобретение относится к грузоподъемным механизмам для подъема пучков бревен или хлыстов из воды на берег и может быть использовано в леснои промьппленности на перевалоч5 ных базах ЦБК и лесопильно-деревоР обрабатывающих предприятиях для выгрузки из воды на берег пачек хлыстов, пучков бревен, объемом до 10

100 м и транспортировки их без перегрузки вглубь территории склада сырья к местам их складирования или переработки.

Цель изобретения — обеспечение надежности устройства в работе и повышение его производительности.

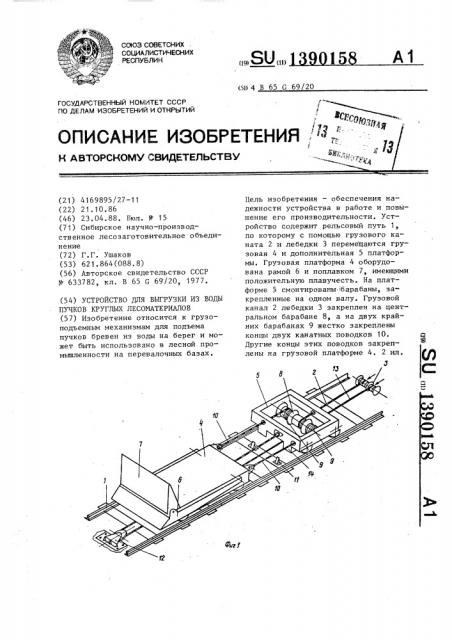

На фиг. 1 изображены грузовая и дополнительная платформы предлагаемого устройства, общий вид, на фиг. 2 — общая компановка.

Устройство состоит из рельсового пути 1 переменного или постоянного профиля, по которому с помощью грузового каната 2 и лебедки 3 (фиг.2)25 перемещаются грузовая 4 и дополнительная 5 платформы. Грузовая платформа 4 оборудована рамой б и поплавком 7, .имеющими положительную плавучесть. На дополнительной платформе

5 смонтирован барабан, или три барабана, закрепленные на одном валу.

Грузовой канат 2 лебедки 3 закрепляется на центральном барабане 8, а на двух крайних барабанах 9 жестко крепятся концы двух канатных поводков 10. Вторые концы этих поводков закреплены на грузовой платформе 4.

Длина поводков и, следовательно, емкость барабанов, установленных на дополцительной платформе, подбирается с учетом расстояния от крайнего положения грузовой платформы в воде до упоров 11, жестко закрепленных на рельсовых путях выше обводного блока 12. Холостая ветвь 13 грузового каната 2 лебедки 3 закреплена на дополнительной платформе 5. Чтобы грузовая платформа 4 могла свободно про ходить над упорами, а дополнительная платформа 5 останавливаться около них, на последней приварены два дополнительных кронштейна 14.

Устройство работает следующим образом.

По горизонтальному участку рель- 55 сового пути 1 грузовая 4 и дополнительная 5 платформы перемещаются

1 в сторону реки лебедкой 3 с помощью холостой ветви 13 грузового каната

2. Достигнув наклонного участка пути, дополнительная платформа 5 оста@ навливается упорами 11, а грузовая платформа 4 под действием сил тяжести продолжает свое движение к реке, разматывая с барабанов 9 поводки 10, грузовой канат 2 в это время наматывается на барабан 8 дополнительной платформы 5. Грузовая платформа 4 заходит в воду и останавливается, рама 6 и поплавок 7 всплывают и автоматически отделяют пучок бревен или хлыстов от их щети в выгрузочном дворике. При включении рабочего хода лебедки 3 платформа 4 выходит из воды, пучок бревен или хлыстов ложится на нее, поводки 10 наматываются на барабаны 9 до тех пор, пока платформа 4 не подойдет к платформе 5. С этого момента обе платформы перемещаются по рельсовому пути одновременно до места их разгрузки.

Формула изобретения

Устройство для выгрузки из воды пучков круглых лесоматериалов, содержащее рельсовый путь с имеющей возможность перемещения по нем r0vзовой платформой, снабженной рамой с поплавком и канатным поводком, дополнительную платформу, имеющую возможность перемещения по рельсовому пути, лебедку с грузовым канатом, обводной блок грузового каната, установленный выше уровня воды, о тл и ч а ю щ е е с я тем, что, с целью обеспечения надежности устройства в работе и повышения производи тельности, оно снабжено дополнительными канатными поводками, а дополнительная платформа выполнена с бесприводными закрепленными на общем валу барабанами, на одном из которых закреплен конец грузового каната лебедки, а на других — дополнительные канатные поводки, которыми дополнительная платформа соединена с грузовой платформой, при этом холостая ветвь грузового каната закреплена на дополнительной платформе, а между обводным блоком и дополнительной платформой установлены упоры для остановки последней.
