Способ автоматического регулирования процесса получения серы

Способ автоматического регулирования процесса получения серы

Иллюстрации

Показать все

Реферат



Изобретение относится к автома тизации процесса получения серы из сероводорода по методу Клауса и может быть использовано в нефтеи газопереработке . Целью изобретения является снижение выбросов двуокиси серы о Схема регулирования содержит расходомеры 1 и 2 кислого газа и воздуха , регулятор 3 соотношения, вычислительный блок 4, измеритель 5 температуры в реакторе-генераторе 6 и исполнительный механизм 7 подачи возч духа в реактор-генератор, 2 ил. 1 табл.

СОЮЗ СОВЕТСКИХ

СОЦИАЛ ИСТИЧЕСНИХ

РЕСПУБЛИК (19) (11) 90183 А1 (51) 4 С 01 В 17/02, G 05 D 27/00

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР пО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ с -и )/ л ! Q

ОПИСАНИЕ ИЗОБРЕТЕНИЯ /

И ABTOPCHOMY СВИДЕТЕЛЬСТВУ

Фиг. (21) 3960725/23-26 (22) 04, 10, 85 (46) 23.04.88. Бюл, 1(- 15 (71) Куйбышевское специальное конструкторское бюро Научно-производственного объединения "Нефтехимавтоматика" (72) А,А.Мелешенко и В,M.Òoðãàøåâà (53) 66,012-,52 (088,8) (56) Авторское свидетельство СССР

В 290685, кл. С 01 В 17/02, 1968 °

Авторское свидетельство СССР

М 188485, кл. С 01 В 17/76, 1965, (54) СПОСОБ АВТОМАТИЧЕСКОГО РЕГУЛИРОВАНИЯ ПРОЦЕССА ПОЛУЧЕНИЯ СЕРЫ (57) Изобретение относится к автома"

«Ф тизации процесса получения серы из сероводорода по методу Кпауса и может быть использовано в нефте- и газопереработке, Целью изобретения является снижение выбросов двуокиси серы, Схема регулирования содержит расходомеры 1 и 2 кислого газа и воздуха, регулятор 3 соотношения, вычислительный блок 4, измеритель 5 температуры в реакторе-генераторе 6 и исполнительный механизм 7 подачи воз; духа в реактор-генератор . 2 ил .

1 табл.

1390183

С=--- =26

Gs

С к.г.

10 содержание углеводородов

25

С= — -=2,6

Gs

G к.г.

Т = 920 + 80 (- — 2) + 20

С к.

При изменении содержания углеводо- 35 родов в кислом газе меняется температура в реакторе-генераторе, По темGso s, пературе и по соотношению вы-..

40 числительный блок 4 рассчитывает содержание углеводородов в кислом газе по формуле

G66003a у = -38-4 — — "+—

G„, 20

Изобретение относится к автоматизации процесса получения серы из сероводорода по методу Клауса и может быть использовано в нефте- и газопереработке.

Целью изобретения является снижение выбросов двуокиси серы.

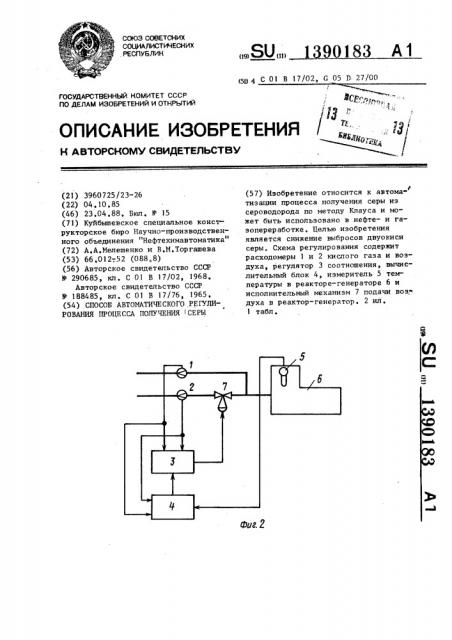

На фиг,1 приведены основные технологические зависимости процесса: на фиг.2 — принципиальная схема реализации предлагаемого способа, Схема регулирования (фиг.2) содержит расходомеры 1 и 2 кислого газа и воздуха, регулятор 3 соотношения, вычислительный блок 4, измеритель 5 температуры в реакторе-генераторе 6 и исполнительный механизм 7 подачи воздуха в реактор-генератор, Способ осуществляют следующим образом, В реактор-генератор 6 поступает кислый газ и воздух, где происходит окисление сероводорода до серы и частично до двуокиси серы. Реакция окисления сопровождается выделением теплоты, Температура в реакторе-генераторе есть функции содержания углеводородов в кислом газе (у) и текущего соотношения расходов воздуха и кислого газа (— - ):

Gx.г

По вычисленному значению содержания углеводородов вычисляется необходимая стехиометрическая для данно-. го состава величина соотношения по . ° формуле

Сс = Ов175 у + 2эб (1 0 ° 01у)

В соответствии с рассчитанным соотношением С, вычислительныи блок 4 выдает сигнал задания регулятору 3 соотношения, а следовательно. и на изменение расхода газа.

Пусть расход кислого газа С„, =

= 900 м /ч, расход воздуха Со =

2340, температура Т = 968 С.

В вычислительном блоке 4 рассчитывают текущее соотношение у =-38-4 + — 0, Gs Т

G„, 20 необходимое для вычисленного значения содержания углеводородов соотношение

С, = 0,175y + 2,6(1-,0,01у) 2,6.

Сигнал задания регулятору 3 расхода воздуха на выходе с вычислительного устройства остается беэ изменений, По каким-то технологическим причинам изменяется состав кислого газа, что повлечет за собой изменение тем-.. пературы в реакторе, она станет, о допустим, равной 980 С.

В вычислительном блоке 4 рассчитывают текущее соотношение содержание углеводородов у =-38 — 42,6+ =0,6, 980 необходимую величину соотношения

С 0,175 ° 0,6+26(1-0,01в0,6) 2 ° 7, Сигнал задания регулятору 3 расхода воздуха на выходе вычислительного устройства становится пропорциональ- ным значению соотношения 2,7, подача воздуха в реактор увеличивается и становится рабной 2430 м /ч, При изменении расхода воздуха изменяется температура в реакторе и в соответствии с формулой станет равной 988 С (Т = 920+80 (2,7 — 2) +20; 0,6 = 988) °

На вход вычислительного блока 4 поступают новые данные: н г 900 м/ч; Св = 2430 м /ч, Т= 988 C.! 390183

2430

С вЂ” — =2 7

900

CoQTBG шение

Количе стКоличество компонентов в 1000 м кг, м

Содержание углеводородов, yó,X во воз3 духа, м

С НБ

Н Б

2661

2,6

1000

2,9

2900

970

3,3

3300

920

Вычисляют текущее соотношение содержание углеводородов в кислом газе у -38 — 4 2 7 + 0 6

988

20 необходимую величину соотношения

С 0 ° 1 75 0 в 6+2,6 (1-0,01 ° 0,6) =

= 2,7, Сигнал задания регулятору расхода воздуха на выходе с вычислительного блока 4 остается без изменений, т.е. никаких изменений расхода воздуха не произойдет.

Предложенный способ обеспечивает такое соотношение расходов воздуха и кислого газа, при котором учитывается содержание углеводородов в кислом rase, что дает уменьшение выбросов двуокиси серы в атмосферу и увеличение отбора серы на ЗХ.

Полученные данные приведены в таблице, Формула изобр е тения

Способ автоматического регулирования процесса получения серы, включающий регулирование текущего значения

10 соотношения расходов воздуха н кислого газа в реактор-генератор изменением расхода воздуха и измерение температуры в реакторе-генераторе, отличающийся тем, что, с целью снижения выбросов двуокиси серы, по измеренной температуре в реакторе-генераторе и текущему значению соотношения расходов воздуха и кислого газа рассчитывают содержа20 ние углеводородов в кислом газе, по рассчитанному содержанию углеводородов в кислом газе вычисляют заданное соотношение расходов воздуха и кис25 лого газа и корректируют расход воздуха в зависимости от заданного соотношения расходов воздуха и кис лого газа, I

1390183

1У И 22 43 g4 g5 Za д7 g8 у gu gr р ф

4Ьа. 1
