Способ получения легкого заполнителя

Способ получения легкого заполнителя

Иллюстрации

Показать все

Реферат

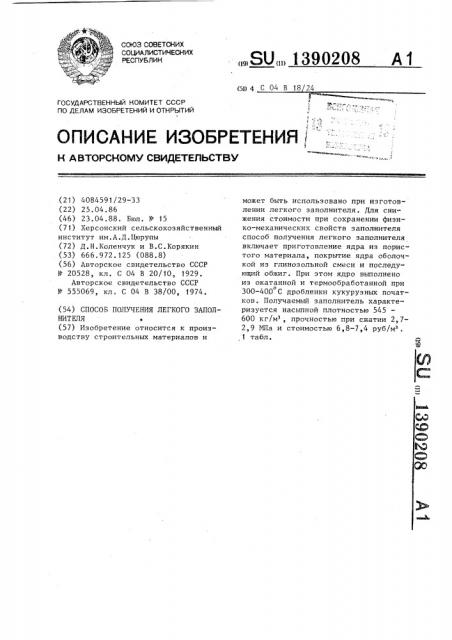

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU„„1390208 А 1 (51)4 С 04 В 18 24

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К д ВТОРСНОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4084591/29-33 (22) 25.04.86 (46) 23.04.88. Бюл. ¹ 15 (71) Херсонский сельскохозяйственный институт им.А.Д.Цюрупы (72) Д.Н.Коленчук и B.Ñ.Êoðÿêèí (53) 666.972.125 (088.8) (56) Авторское свидетельство СССР

¹ 20528, кл. С 04 В 20/10, 1929.

Авторское свидетельство СССР № 555069, кл. С 04 В 38/00, 1974. (54) СПОСОБ ПОЛУЧЕНИЯ ЛЕГКОГО ЗАПОЛНИТЕЛЯ (57) Изобретение относится к производству строительных материалов и может быть использовано при изготовлении легкого заполнителя. Для снижения стоимости при сохранении физико-механических свойств заполнителя способ получения легкого заполнителя включает приготовление ядра из пористого материала, покрытие ядра оболочкой из глинозольной смеси и последующий обжиг. При этом ядро выполнено из окатанной и термообработанной при о

300-400 С дробленки кукурузных початков. Получаемый заполнитель характеризуется насыпной плотностью 545

600 кг/м, прочностью при сжатии 2,72,9 ИПа и стоимостью 6,8-7,4 руб/м . ,1 табл.

l390208

Изобретение относится к проиэводcòâó строительных материалов и может быть использовано при изготовлении

Легкого заполнителя.

Цель изобретения — снижение стоиМости при сохранении физико-механических свойств заполнителя, Способ получения легкого заполнителя включает приготовление ядра из пористого материала, покрытие ядра оболочкой из глинозольной смеси и

Последующий обжиг, при этом ядро выг1олнено из окатанной и термообработанной при 300-400 С дробленки кукурузных початков. !

Стержни кукурузных початков с влажностью 35% дробят и измельчают о получения фракции 5-20 мм. Полученную дробленку кукурузных початков одвергают окатыванию с термообраоткой во вращающемся сушильном ба1 абане при 300-400 С. Окатанную дроб енку на тарельчатом грануляторе поЦрывают оболочкой из глинозольной смеси толщиной 2-3 мм. Гранулы сушат о остаточной влажности 8-10% и обгают на спекательной решетке при о

000-1100 С в течение 10-12 мин, обожженные гранулы используют в качестве легкого за олнителя при изготовлении строительных изделий.

Конкретные примеры осуществления способа и свойства заполнителя пред5 ставлены в таблице, Предлагаемый способ по сравнению с известным при сохранении физикомеханических свойств заполнителя по насыпной плотности и прочности обеспечивает снижение себестоимости за. счет экономии сырьевьг: материалов при использовании отходов сельского хозяйства — стержней кукурузных початков.

Формула изобретения

Способ получения легкого заполнителя, включающий приготовление ядра из пористого материала, покрытие ядра оболочкой из глинозольной смеси и последующий обжиг, о т л и ч а ю—

25 шийся тем, что, с целью снижения стоимости при сохранении физикомеханических свойств заполнителя, ядро выполняют из дробленки кукурузных початков, термообработанной при о

300-400 С и окатанной в грануляторе.

Предлагаемый способ по примеру

Известный способ

Показатели

1 2 3

Режимы обработки дробленки кукурузных початков во вращающемся барабане: температура, С продолжительность окатывания, мин

Характеристика обожженного заполнителя. фракции 5-20 мм: плотность насыпная,,/„з

300 350 400

15 17 20

600 560 545

550 прочность при сжатии в цилиндре,МПа себестоимость за— полнителя,руб/м

2,6

2,8

2,9 2,7

7,2 7,4

8,8

6,8

ВИИИПИ Заказ 1732/26 Тираж 594

Подписное

Произв.-полигр. пр-тие,, г. Ужгород, ул. Проектная, 4
