Устройство для крепления трубы на штуцере

Устройство для крепления трубы на штуцере

Иллюстрации

Показать все

Реферат



Изобретение относится к устройствам для соединения трубопроводов и может быть использовано в микробиологической отрасли промышленности для крепления труб на штуцерах ферментаторов. Целью изобретения является улучшение эксплуатационных качеств . Устройство содержит закрепленную на трубе рубашку 8, охватывающую штуцер 5, который выполнен с пазами . Механизм фиксации состоит из скобы со свободно посаженным на ней кулачком и прижима 9 с ушками. Скоба пропущена через прорези ушек прижима и выполнена из разрезной рамки, концы которой размещены в пазах штуцера . 4 ил.

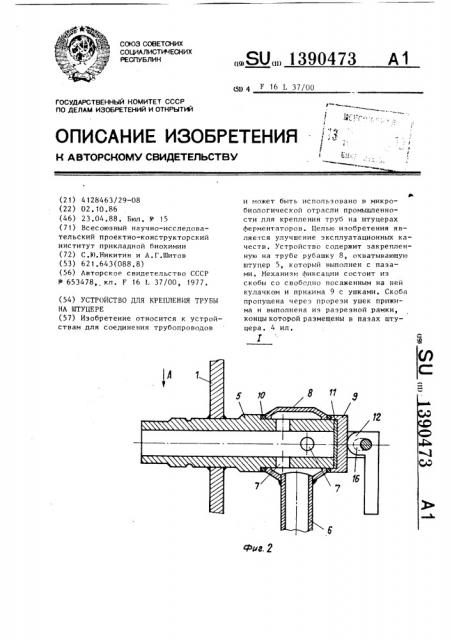

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК ц11 4 F 16 L 37/00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСНОМУ СВИДЕТЕЛЬСТВУ

Фие, 2

ГОСУДАРСТ8ЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (2 1) 4 128463/29-08 (22) 02.10.86 (46) 23.04,88. Бюл. К 15 (71) Всесоюзный научно-исследовательский проектно-конструкторский институт прикладной биохимии (72) С.1i).Никитин и A.Ã.mèòoí (53) 621.643(088.8) (56) Авторское свидетельство СССР

1 653478, кл. F 16 Е 37/00, 1977. (54) УСТРОЙСТВО ДЛЯ КРЕПЛЕНИЯ ТРУБЫ

НА ШТУЦЕРЕ (57) Изобретение относится к устройствам для соединения трубопроводов

ÄÄSUÄÄ 1390473 А1 и может быть использовано в микробиологической отрасли промышленности для крепления труб на штуцерах ферментаторов. Целью изобретения является улучшение эксплуатационных качеств. Устройство содержит закрепленную на трубе рубашку 8, охватывающую штуцер 5, который выполнен с пазами. Иеханизм фиксации состоит из скобы со свободно посаженным на ней кулачком и прижима 9 с ушками. Скоба пропущбена через прорези ушек прижима и выполнена иэ разрезной рамки, концы которой размещены в пазах штуцера. 4 ил, 1390473

Изобретение относится к устройствам для соединения трубопроводов и может быть использовано в микробиологической промышленности, а именно в аппаратах для выращивания микроорганизмов малой и средней емкости.

Целью изобретения является улучшение эксплуатационных качеств за счет исключения прикипания соедине10 ния.

На фиг.1 представлен ферментатор, общий вид; на фиг.2 — узел 1 на фйг.1, продольный разрез; на фиг.3 — вид

А на фиг.2;на фиг.4 — разрез Б-Б на 15 фиг.3.

Ферментатор состоит иэ корпуса 1, крышки 2, перемешивающего устройства 3, теплообменного устройства 4, штуцеров 5 для ввода и отвода жид- 20 костей и газов, распложенных на боковой поверхности корпуса 1 ферментатора, и труб 6 для подвода и отвода жидкостей и газов из определенных точек корпуса 1 ферментато- 25 ра. Для обеспечения требований герметичности штуцер 5 соединен с корпусом 1 посредством сварки. Часть штуцера 5, распложенная внутри корпуса 1 и имеющая радиальные отвер- 30 стия 7, охвачена рубашкой 8.Внутренняя полость рубашки 8 в целях обеспечения герметичности соединена с ,трубой 6 посредством сварки. Рубашка 8 с трубой 6 фиксируется на шту- 35 цере 5 прижимом 9. Герметизация обеспечивается прокладками 10 и 11. Прижим 9 поджимается к штуцеру 5 и рубашке 8 кулачком 12, который свободно закреплен на скобе 13, выполнен- 40 ной иэ разрезной рамки, Концы скобы

13 заходят в пазы 14 штуцера 5, На прижиме 9 закреплены два ушка 15 с пазами 16, через которые проходит скоба 13 и между которыми размещен кулачок 12.

Устройство работает следующим образом.

При монтаже ферментатора к штуцерам 5 с внешней стороны корпуса 1 пристыковываются трубопроводы. В соответствии с назначением штуцера с внутренней стороны корпуса на нем устанавливают соответствующую трубу 6.

Для этого последовательно устанавливаются прокладка 10, рубашка 8 с трубой 6 и прокладка 10. Скоба 13 вставляется концами в пазы 14 штуцера 5, прижим 9 с прокладкой 11 устанавливается на торце штуцера 5 и поворотом кулачка 12 фиксируется на нем и герметизирует рубашку 8 прокладками 10.

Герметизация по торцу производится прокладкой 11.

При изменении назначения штуцеров производится соответствующая смена внутренних трубопроводов.

Формула изобретения

Устройство для крепления трубы на штуцере преимущественно ферментатора, содержащее закрепленную на трубе рубашку, охватывающую штуцер, и механизм фиксации, о т л и ч а ю— щ е е с я тем, что, с целью улучшения эксплуатационных качеств, штуцер выполнен с пазами, а фиксирующий механизм состоит иэ скобы со свободно посаженным на ней кулачком и прижима с ушками,при этом скоба выполнена в виде разрезной рамки, пропущена через прорези ушек прижима, а ее концы размещены в пазах штуцера.

l390473

1 39047 3
