Кнопочный переключатель

Кнопочный переключатель

Иллюстрации

Показать все

Реферат



Изобретение относится к электротехнике и может быть использовано для коммутации цепей постоянного тока и переменного. Цель изобретения состоит в повышении надежности и увеличении срока службы переключателя и уменьшении его габаритов. Переключатель имеет корпус 1, две кнопки 2, расположенные внутри корпуса, каждая из которых содержит подпружиненный толкатель 3, расположенный в глухом отверстии кнопки 2. На соприкасающихся между собой поверхностях кнопок 2 имеется Г-образное углубление 4, внутри которого проходит штифт, причем вертикальная часть отверстия меньше диаметра штифта, а горизонтальная - больше диаметра штифта. На противоположных стенках корпуса 1 имеются два продолговатых отверстия. Края штифта фиксируются в отверстиях, продольная ось которых перпендикулярна направлению движения кнопок 2. 2 ил. О)

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИН (5!) 4 H 01 Н 13/68 . 9/20

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ /, К А ВТВЕРСКОМ .Ф СВИДЕТЕЛЬСТВУ 2,-,.

S (21) 4123651/24-07 (22) 26.09.86 (46) 23.04 ° 88. Бюл. Ф 15 (72) А.И. Зюзюкин, А,Н. Матвиенко и Т.К. Курач (53) 621.316 ° 542.3(088 ° 8) (56) Авторское свидетельство СССР

У 112521, кл. Н 01 Н 13/68, 1957 °

Авторское свидетельство СССР

Ф 78066, кл. H 01 Н 13/68, 1948. (54) КНОПОЧНЫЙ ПЕРЕКЛЮЧАТЕЛЬ (57) Изобретение относится к электротехнике и может быть использовано для коммутации цепей постоянного тока и переменного. Цель изобретения состоит в повышении надежности и увеличении срока службы переключате„„SU„„1390652 А1 ля и уменьшении его габаритов. Переключатель имеет корпус 1, две кнопки 2, расположенные внутри корпуса, каждая из которых содержит подпружиненный толкатель 3, расположенный в глухом отверстии кнопки 2, На соприкасающихся между собой поверхностях кнопок 2 имеется Г-образное углубление 4, внутри которого проходит штифт, причем вертикальная часть отверстия меньше диаметра штифта, а горизонтальная — больше диаметра штифта. На противоположных стенках корпуса 1 имеются два продолговатых отверстия ° Края штифта фиксируются в отверстиях, продольная ось которых перпендикулярна направлению движения кнопок 2. 2 ил.

1390652

Изобретение относится к электротехнике, в частности к кнопочным переключателям, и может быть использовано для работы в электрических цепях постоянного и переменного тока блоков управления, коммутации, имеющих несколько режимов работы, Цель изобретения - повышение надежности, увеличение срока службы 10 и уменьшение габаритов.

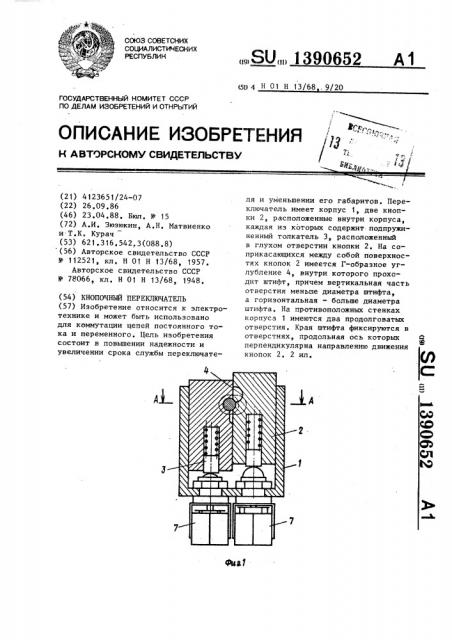

На фиг. 1 изображен кнопочный переключатель, общий вид; на фиг. 2— вид А-А на фиг. 1.

Кнопочный переключатель содержит 1Б корпус 1, выполненный из алюминиевого сплава с коррозионно стойким гальваническим покрытием, две кнопки 2, выполненные из фенопласта и расположенные внутри корпуса 1, каж- 20 дая иэ которых содержит подпружиненный толкатель 3, расположенный B глухом отверстии кнопки 2„ На соприкасающихся между собой поверхностях кнопок 2 имеется Г-образное углубление 4, внутри которого проходит фиксирующий элемент — штифт 5, причем вертикальная и горизонтальная части углубления 4 меньше диаметра штифта 5, на противоположных стенках корпуса 30

1 имеется два продолговатых отверстия 6, края штифта 6 фиксируются в отверстиях 6, при этом продольная ось последних перпендикулярна направлению движения кнопок 2, и два микро- 35 переключателя 7.

Кнопочный переключатель работает следующим образом.

При нажатии на одну кнопку 2 ее подпружиненный толкатель 3, преодо- 40 левая сопротивление пружины (не показано) микропереключателя 7, производит его коммутацию„ Одновременно второй микропереключатель действует на подпружиненный толкатель 3 другой 45 кнопки 2 в противоположном направлении и краем вертикальной части отверстия 4 воздействует на штифт 5, перемещая его в горизонтальную часть

Г-образного углубления 4 первой кнопS0 ки 2 и вертикальную часть этого же углубления 4 второй кнопки 2, которая при этом выталкивается, а первая фиксируется. Края штифта 5 упираются в стенки продолговатых отверстий

6 корпуса 1, которые не позволяют ему перемещаться в направлении движения кнопок 2, при этом в перпендикулярном направлении он свободно перемещается. При нажатии на первую кнопку 2, вторая под действием пружины своего микропереключателя 7 выталкивается в противоположном направлении. При нажатии на вторую кнопку происходит обратный процесс.

Выполнение Г-образного углубления на соприкасающихся поверхностях подпружиненных кнопок, через которое проходит штифт, позволяет свободно перемещаться штифту из одной кнопки в другую в направлении, перпендикулярном направлению движения кнопок.

Штифт может перемещаться в этом направлении только при совпадении вертикальной части Г-образного углубления одной кнопки и горизонтальной части Г-образного углубления другой кнопки, тем самым исключается возможность перемещения сразу двух кнопок °

Выполнение на противоположных стенках корпуса двух продолговатых отверстий позволяет ограничить движение штифта в направлении перемещения кнопок.

Формула и з обретения

Кнопочный переключатель, содержащий корпус, две подпружиненные кнопки, каждая из которых имеет углубление. на боковой поверхности под фиксирующий элемент, о т л и ч а юшийся тем, что, с целью повьппения надежности, увеличения срока службы и уменьшения габаритов, фиксирующий элемент выполнен в виде штифта, каждое углубление в кнопке под фиксирующий элемент выполнено Г-образной формы, причем его вертикальная и горизонтальная части меньше диаметра штифта, при этом на противоположных стенках корпуса выполнены продолговатые отверстия, в которых размещены концы штифта, а кнопки установлены так, что их боковые поверхности с Г-образным углублением соприкасаются одна с другой.

1390652

Составитель Н.Петракова

Техред А.Кравчук

Корректор М. Шароши

Редактор И.Горная

Заказ 1771/48

Тираж 746

Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35 ° Раушская наб., д. 4/5

Производственно"полиграфическое предприятие, r. Ужгород, ул. Проектная, 4
