Охлаждающее устройство для электрических машин а.в.валуева

Охлаждающее устройство для электрических машин а.в.валуева

Иллюстрации

Показать все

Реферат



Изобретение относится к теплообменным устройствам и может быть использовано преимущественно в электрических машинах. Цель изобретения упрощение изготовления охлаждающего устройства. Охлаждающее устройство содержит гофрированную обечайку 1 и плоские ребра 2, образованные из внешних гофр обечайки путем прорезания их на средней части длины и последующего отгибания до образования плоских поверхностей. Охлаждающее устройство фиксируется на цилиндрической поверхности корпуса 4 с помощью соединения замком 5 крайних непрорезанных участков 6 гофрированной обечайки. 1 ил.

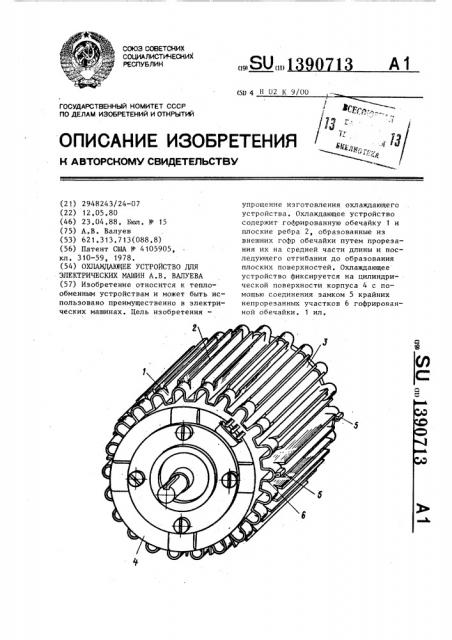

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК (191 (11) 1 А1 (511 4 Н 02 К 9/ОО

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР C@. „- „

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

/Q г: 1Р.

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 2948243/24-07 (22) 12.05.80 (46) 23,04.88. Бюл. ¹ 15 (75) А.В. Валуев (53) 621.313.7 13(088.8) (56) Патент США ¹ 4 105905, кл. 310-59, 1978. (54) ОХЛАЖДАЮЩЕЕ УСТРОЙСТВО ДЛЯ

ЭЛЕКТРИЧЕСКИХ МАШИН А.В, ВАЛУЕВА (57) Изобретение относится к теплообменным устройствам и может быть использовано преимущественно в электрических машинах. Цель изобретения— упрощение изготовления охлаждающего устройства. Охлаждающее устройство содержит гофрированную обечайку 1 и плоские ребра 2, образованные из внешних гофр обечайки путем прорезания их на средней части длины и последующего отгибания до образования плоских поверхностей. Охлаждающее устройство фиксируется на цилиндрической поверхности корпуса 4 с помощью соединения замком 5 крайних непрорезанных участков 6 гофрированной обечайки. 1 ил.

1390713 формула и з обретения

Охлаждающее устройство для электрических машин в виде обечайки с плоскими ребрами, о т л и ч а ю— щ е е с я тем, что, с целью упрощения изготовления, обечайка выполнена гофрированной, а плоские ребра расположены на средней части длины ее внешних гофр и сформированы путем прорезания и отгибания этих гофр.

Составитель Ю.Цыпулев

Техред А. Кравчук Корректор А.Зимокосов

Редактор С.Патрушева

Заказ 1777/51 Тираж 665 Подписное

BHHHIIMf Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, r Ужгород, ул. Проектная, 4

Изобретение относится к теплообменным устройствам н может быть использовано преимущественно в электрических машинах. 5

Цель изобретения — упрощение изготовления охлаждающего устройства, На чертеже представлено охлаждающее устройство, установленное на электрической машине, общий вид, 10

Охлаждающее устройство содержит гофрированную обечайку 1 с плоскими ребрами 2, которые образованы путем прорезания внешних гофр обечайки на средней части их длины и последующего отгибания гофр до образования плоских поверхностей. Внутренние .гофры 3 выполнены с кривизной, повторяющей кривизну корпуса 4 электрической машины. 20

Охлаждающее устройство фиксируется на цилиндрической поверхности корпуса 4 с помощью соединения замками 5 крайних непрорезанных участков

6 гофрированной обечайки 1. Для улуч- 25 шения теплового контакта между сопрягаемыми поверхностями охлаждающего устройства и корпуса электрической машины наносится цементирующая теплопроводящая композиция. 30

Конкретные геометрические размеры элементов охлаждающего устройства определяются для каждого типа электрической машины на основе техникоэкономических расчетов, исходя из размеров машины, мощности тепловыделений и условий эксплуатации.

Устройство работает следующим образом.

Охлаждающий воздух подается вентилятором на корпус 4 электрической машины, проходит по каналам, образованным крайними непрорезанными участками 6 гофрированной обечайки 1, плоскими ребрами 2 и цилиндрической поверхностью корпуса 4 машины, охлаждая нагретые теплоотдающие поверхности.

Предложенная конструкция охлаждающего устройства позволяет выполнить Его из одной плоской ленточной заготовки путем ее гофрирования с последующим прорезанием и отгибанием гофр до образования плоских ребер, что существенна упрощает процесс изготовления.
