Устройство для управления двухфазным асинхронным электродвигателем

Устройство для управления двухфазным асинхронным электродвигателем

Иллюстрации

Показать все

Реферат



Изобретение относится к электротехнике ,и может быть использовано в электроприводах общепромьшшенных механизмов . Цель изобретения - упрощение устройства управления двухфазным асинхронным электродвигателем. Указанная цель обеспечивается за счет использования в качестве коммутирующих элементов двух транзисторов 7 и 8 разной проводимости, каждый из которых включен в диагональ двухфазного выпрямительного моста, выполненного на диодах 14 соответственно. Применение транзисторов разной проводимости в устройстве позволяет управлять двумя независимыми каналами, состоящими из транзисторов 7 и 8, двухфазных выпрямительных мостов и первичных обмоток 5 и 6 трансформатора 4 с помощью одного выходного двухполярного сигнала блока 9 управления. При этом управляющий сигнал гальванически развязан с выходным. I ил. с S W

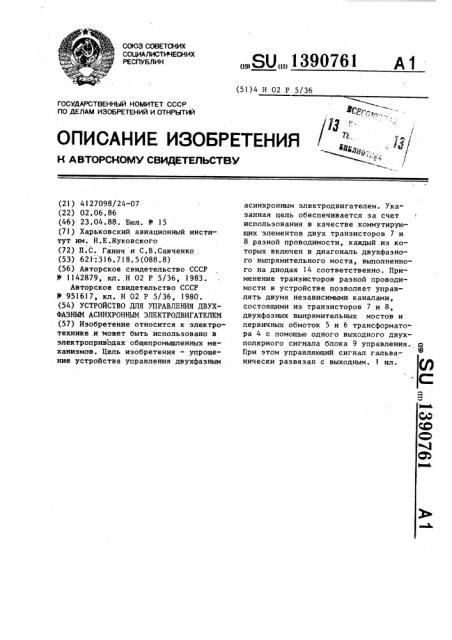

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„Я0„„1390761 (51)4 Н 02 Р 5/36

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ, „. Ц/ (Ц—

К А BTOPCHOMY СВИДЕТЕЛЬСТВУ (21) 4127098/24-07 (22) 02.06.86 (46) 23.04.88. Бюл. Ф 15 (7l) Харьковский авиационный институт им. Н.Е.Жуковского (72) П.С. Ганич и С.В.Савченко (53) 621 -.316.718.5(088.8) (56) Авторское свидетельство СССР

Ф 1142879, кл..Н 02 P 5/36, 1983.

Авторское свидетельство СССР

У 951617, кл. Н 02 Р 5/36, 1980. (54) УСТРОЙСТВО ДЛЯ УПРАВЛЕНИЯ ДВУХФАЗНЫМ АСИНХРОННЫМ ЭЛЕКТРОДВИГАТЕЛЕМ (57) Изобретение относится к электротехнике .и может быть использовано в электроприводах общепромышленных механизмов. Цель изобретения — упрощение устройства управления двухфазным асинхронным электродвигателем. Указанная цель обеспечивается sa счет использования в качестве коммутирующих элементов двух транзисторов 7 и

8 разной проводимости, каждый из которых включен в диагональ двухфазного выпрямительного моста, выполненного на диодах 14 соответственно. Применение транзисторов разной проводимости в устройстве позволяет управлять двумя независимыми каналами, состоящими из транзисторов 7 и 8, двухфазных выпрямительных мостов и первичных обмоток 5 и 6 трансформато" ра 4 с помощью одного выходного двухполярного сигнала блока 9 управления. с сО

При этом управляющий сигнал гальванически развязан с выходным. 1 ил.

1390761

Изобретение относится к электротехнике и может быть использовано в электроприводах общепромышленных ме,ханизмов.

Цель изобретения -- упрощение устройства управления двухфазным асинхронным электродвигателем.

На чертеже представлена схема устройства. 10

Устройство содержит первый трансформатор 1 напряжения с одной первичной обмоткой 2, выводы которой предназначены для подключения к источнику 3 питания, второй трансформатор

4 напряжения с двумя первичными об* мотками 5 и 6, два транзистора 7 и 8 различной проводимости, блок 9 управления транзисторами, первый вывод 10 которого предназначен для подключе- 20 ния к источнику управляемого сигнала, второй его вывод 11 -- для подключения к нулевому проводу, третий вывод

12 соединен с базовыми выводами транзисторов 7 и 8, два двухфазных выпря-25 мительных моста, выполненных на диодах 13 и 14, первый трансформатор 1 напряжения выполнен с двумя вторичными обмотками 15 и I6, а второй трансформатор 4,напряжения — с одной 30 вторичной обмоткой 17, выводы которой предназначены для подключения к выводам обмотки 18 управления двухфазным асинхронным электродвигателем.

Начало первой вторичной обмотки

3э

15 первого трансформатора 1 напряжения соединено с началом первой первичной обмотки 5 второго трансформатора 4 напряжения, конец которой сое динен с первым выводом по переменно- 4О му току первого двухфазного выпрямительного моста, катоцный вывод которого соединен с коллектором первого транзистора 7, второй вывод по пере.менному току первого двухфазного выпрямительного моста — с концом первой обмотки 15 первого трансформатора 1 напряжения, эмиттеры обоих транзисторов 7 и 8 объецинены в общую точку, соединены с анодным выво50 дом первого двухфазного выпрямительного моста, с катодным выводом второго двухфазного выпрямительного моста и с третьим выводом блока 9 управления транзисторами 7 и 8.

Анодный вывод двухфазного выпря— мительного моста соединен с коллектором второго транзистора 8, начало второй обмотки 6 второго трансформа— тора 4 напряжения — с концом второй вторичной обмотки 16 первого трансформатора 1, начало которой подключено к первому выводу по переменному току второго двухфазного выпрямительного моста, второй вывод по переменному току которого подключен к концу второй первичной обмотки 6 второго трансформатора 4 напряжения, вторичная обмотка которого предназначена для подключения к выводам обмотки 18 управления двухфазным асинхронным электродвигателем.

Устройство работает следующим образом.

В зависимости от вида статической характеристики блока 9 управления транзисторами, а также от полярности управляющего сигнала, на его выходе может быть положительное или отрицательное либо нулевое напряжение. Когда напряжение на выходе блока 9 управления транзисторами положительной полярности, то открывается транзистор 7, а транзистор 8 остается закрытым, первая первичная обмотка 5 трансформатора 4 подключается к первой вторичной обмотке 15 транс- . форматора 1. На обмотку 18 управления двухфазным асинхронным электродвигателем (ДАЭ) подается напряжение. Когда напряжение на выходе блока 9 управления транзисторами отрицательной полярности, то открывается транзистор 8, а транзистор 7 остается закрытым, вторая первичная обмотка 6 трансформатора 4 подключается к второй вторичной обмотке !6 трансформатора 1. На обмотку 18 управления ДАЭ подается напряжение, причем фаза напряжения инвертируется. Если на выхоце блока 9 управления транзисторами нет напряжения, то транзисторы 7 и 8 находятся в закрытом состоянии и напряжение не подается на обмотку 18 управления ДАЭ. формула изобретения устройство для управления двухфазным асинхронным электродвигателем, содержащее первый трансформатор напряжения с одной первичной обмоткой, выводы которой предназначены для подключения к источнику питания, второй трансформатор напряжения с двумя первичными обмотками„ два транзистора различной проводимости, блок управления транзисторами, первый вывод котоl390761 рого предназначен для подключения к источнику управляемого сигнала, второй его вывод предназначен для подключения к нулевому проводу, третий вывод соединен с базовыми выводами транзисторов, два двухфазных выпрямительных моста, о т л и ч а ю щ е е— с я тем, что, с целью упрощения, первый трансформатор напряжения выполнен с двумя вторичными обмотками, а второй трансформатор напряжения выполнен с одной вторичной обмоткой, выводы которой предназначены для подключения к выводам обмотки управления двухфазным асинхронным электродвигателем, начало первой вторичной обмотки первого трансформатора напря" жения соединено с началом первой первичной обмотки второго трансформатора напряжения, конец которой соединен с первым выводом по переменному току первого двухфазного выпрямительного моста, катодный вывод которого соединен с коллектором первого транзистора, второй вывод по переменному току первого двухфазного выпрямительного моста соединен с концом первой

5 обмотки первого трансформатора напряжения, эмиттеры обоих транзисторов объединены в общую точку и соединены с анодным выводом первого двухфазного выпрямительного моста и с катодным выводом второго выпрямительного моста и соединены с третьим выводом блока управления транзисторами, анодный BbIBop, второго двухфазного выпрямительного моста соединен с коллектором второго транзистора, начало второй первичной обмотки второго трансформатора напряжения соединено с концом второй вторичной обмотки первого трансформатора, начало которой подключено к первому выводу по переменному току второго двухфазного выпрямительного моста, второй вывод по переменному току которого подключен к концу второй первичной обмотки

25 второго трансформатора напряжения.
