Резонатор лазера

Резонатор лазера

Иллюстрации

Показать все

Реферат



Изобретение относится к квантовой электронике и мсокет быть исполь эовано при разработке лазеров с деформационно устойчивой конструкцией. Цель изобретения - повыпение стабиль - ности диаграммы направленности резонатора и устойчивости к разыостировкам при механических воздействиях. Резонатор включает плиты 1,2, трубу 3, зеркала 4, 5, установленные на плитах 1,2. Mejwy плитами и трубой введены стержни 6, 7, соединенные с трубой гибкой свявыо в вцце пластинчатых пружин 8-11, в фланца 12 жесткой связи, установленного в цс(нтральной части трубы. Резонатор установлен на опорах 13, 14. Конструкция обеспечивает параллельность зеркал друг другу и плоскости центрального поперечного сечения резонатора тфл механических деформациях трубы, обусловленных вибрациями и иэмеяеншши температуры. 2 s.n. ф-лы 5 ял

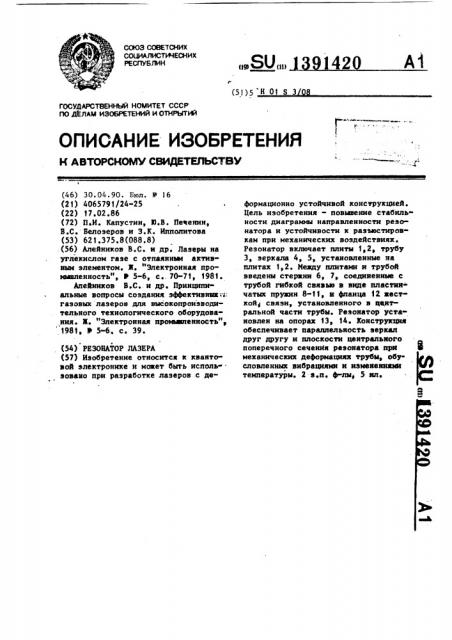

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

142 (1Ю (11) г (51)5 Н 0I $3

OllHCAHHE ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕКНЬ9 КОМИТЕТ СССР

re llh Au ИЗОБР ТЕКИй И ОТКРЫТW (46) 30.04.90. Бюл. В 16 (21) 4065791/24-25 (22) 17.02.86 (72) П И. Капустин, Ю.В. Печения, В.С. Велозеров í З.K. Ипполитова (53) 621.375.8(088.8) .(56) Алейников В.С. и др. Лазеры на углекислом газе с отпаяннви активным элементом. Ж. "Электронная проввизленность", P 5-6, с.. 70-71, 1981.

Апейников В.С..и др. Принципиальные вопросы создания эффективних- ; газовых лазеров для высокопроизводительного технологического оборудования. Ж. "Электронная промвипенность" °

1981, В 5-6, с. 39. (54) РЕЗОНАТОР ЛАЗЕРА (57) Изобретение относится к квантовой электронике и мовет быть исполь зовано при разработке лазеров с деформационно устойчивой конструкцией.

Цель изобретения — повизение стабиль" ности диаграммы направленности pesoнатора и устойчивости к раэъюстировкам при механических воздействиях.

Резонатор включает плиты 1 ° 2, трубу

3, зеркала 4, 5, установленные на плитах 1,2. Йенду плитамю и трубой введены стеркни 6, 7, соединенные с трубой гибкой свявые в виде пластии- чатых нрувян 8-11 ° в фланца 12 аесткой связи, установленного в центральной части трубы. Резонатор установлен на опорах 13, 14. Конструкция обеспечивает параллельность зеркал друг другу и плоскости центрального поперечного сеченная резонатора при механических деформациях трубы, обусловленных вибрациями и иэиененияии температуры. 2 э.п. ф-лы, 5 an, Я

1391420

Изобретение относится к квантовой электронике и может быть испольэоваио при разработке лазеров с деформационно устойчивой конструкцией.

Цель изобретения — повьппение стабильности диаграммы направленности резонатора и устойчивости к разъюстнровквм при механических воздействиях,; а также уменьшения раэъюстировок при закреплении.

На фиг. 1 изображен предлагаемый резонатор лазера; на фиг. 2 - разрез

А-А на фиг. 1; на фиг. 3 разрез

В-В на фиг. 1;р, на фиг. 4 — разрез

« на фиг. 1; на фиг. 5 - разрез

Г-Г на фиг. 1.

Устройство содержит плиты 1, 2 резонатора, трубу 3, зеркало 4 и 5, стержни 6, 7, пластинчатые пружины 2р

8-11„, фланец 12 жесткой связи трубы и стержней, опоры 13, 14 (места крепления), пластинчатой пружины 15 на опоре °

Если плиты 1, 2 резонатор а жест- 25 ко связаны,одна с другой посредствои трубы, как в прототипе, то при изгибах трубы, возникающих иэ-за переменных механических нагрузок, между плитами появляется угол раэъюсти- $Q ровки. Изменяется при этом и положеяие оси диаграммы направленности.

В предлагаемом резонаторе между плитами 1, 2 и трубой 3 введены новые элементы - стержни 6, 7 гибко связанные с трубой. вдоль ее оси. В

35 радиальном направлении труба и стержни связаны жестко, а плиты и стержни - шарнирным соединением.

Таким образом, деформирующие уси- 4О лия со стороны трубы не передают на стержни, следовательно, длины стержней не изменяются и раэъюстировкл несущей конструкции резонатора не произойдет.

В плоскости центрального попереч45 ного сечения трубы стержни связаны с трубой жесткой связью в виде фланца 12 по всех направлениях. Этим. обеспечивается стабильность оси диаграммы направленности лри раслоло жении опор 13, 14 на трубе, симметричном относительно плоскости ее центрального поперечного сечения.

Полученная таким обраэои конструкция обладает той.особенностью, что при при механических деформациях тру" бы, связанных, например, с вибрацияии, плиты с зеркалами остаются практически параллельны друг другу и плоскости центрального.поперечного сечения, обеспечивая стабильность оси диаграммы направленности и деформа° ционную устойчивость резонатора к раэъюстировкам.

При этом диаметр стержней существенно не влияет на достижение цели, а следовательно, может быть сделан достаточно малым, что обеспечивает незначительное изменение габаритов и массы конструкции по сравнению с прототипом.

Шарнирное соединение плит со стержняии может быть выполнено в виде местного уменьшения диаметра стержня вблизи его соединения, причем диаметр стержня в месте соединения должен быть меньше толщины плиты.

Соединение стержней с трубой, гибкое вдоль оси трубы и жесткое в на-, правлении ее радиуса, может быть осуществлено посредством пластинчатых пружин.

С цел1ью уменьшения тепловых passeстировок стержни лучше выполнять из материала с относительно малым коэффициентом теплового расширения, например инввра, а трубу из материала с достаточно хорошей теплопроводностью, например алюминиевого сплава.

Такая комбинация позволяет уменьшить тепловые градиенты между стержняиие

С целью уменьшения рвэъюстировки при закреплении одна из опор выполнена в виде двойного шарнирного соединения, например в виде пластинчатой пружины 15.

Ф о р и у л а изобретения

1. Резонатор лазера, включакищий установленную на опорах несущую конструкцию в виде трубы, соединяющей две плиты с расположенными на них зеркалами, отличающийся тем, что, с целью повышения стабильности диаграммы направленности резонатора и устойчивости к рвзъюстировкам при механических воздействиях, между плитами и трубой введены стерж» ии, соединенные с трубой жесткой связью в плоскости ее центрального поперечного сечения и гибкой вдоль оси трубы, плиты связаыы со стержняии аарнирньми соединенияии, при этом опоры расположены вдоль трубы сим1391ч20 метрично относительно плоскости ее центрального поперечного сечения.

2. Резонатор по и. 1, о т л ич а ю шийся тем, что шарнирные соединения выполнены в виде местного уменьшения диаметра стержня вблизи его соединения с плитой, причем див Ф метр стержня в месте соединения мень- ше толщины плиты, 3> Резонатор по п. 1, о т л и— ч а ю шийся тем, что, с целью уменьшения разъюстировок при закреплении, одна из опор выполнена в виде двойного шарнирного соединения.

/-/

Составитель В. Сасов Редактор О. Юркова Техред Л.Сердюкова Корректор M. Демчик

Тираж 397 Подписное

ВНИИЛИ Государственного комитета СССР по делаи изобретений и открытий

113035, Москва, Ж-35, Рауаскав наб., д, 4/5 евееее аа «юю

Преаэводственяо-полиграфическое предприатие, r. Уигород, ул. Проектнан, 4
