Трехкоординатный датчик тремометра

Трехкоординатный датчик тремометра

Иллюстрации

Показать все

Реферат



Изобретение относится к медицинской технике и может быть использовано для психофизиологическю: исследозаний. и.ел изобретения - повышение точности исследования. Элемент связи I укрепляется на пальце руки и передает посредством зластичных связей 2 усилия, связанные с тремором, на пары чувствительных элементов 3. В каждой из пар пьезоэлементов, расположенных в трех ортогональных плос- . «костях, электрический сигналы складываются . I ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

1 22 А1 (19) (11 сЫ) 4 А 61 В 5/1О

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АBTOPCHOMY СВИДЕТЕЛЬСТВУ

ГООУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (2) ) 3845982/28-14 (22) )5.01.85 (46) 30.04.88. Бюл. В 16 (72) С.В.Таранов и С,П.Московко (53) 615.47(088.8) (56) Авторское свидетельство СССР

N9 1003130, кл. А 61 В 5/10, 1983. (54) ТРЕХКООРДИНАТН! !1! ДАТЧИК ТРЕМ0МЕТРА (57) Изобретение относится к медицинской технике и может быть использоваио для психофизиологических ис следований. Цел1 изобретения — повышение точности исследования. Элемент связи I укрепляется на пальце руки и передает посредством эластичных связей 2 усилия, связанные с тремором, на пары чувствительных элементов 3.

В каждой из пар пьезоэлементов, расположенных в трех ортогональных плоскостях, электрические сигналы складываются. 1 ил.

1391622 тов 3 (пьезоэлементов). В каждой из пар пьезоэлементов, расположенных в трех ортогональнык плоскостях, электрические сигналы складываются. формула из обре тения

Трехкоординатный датчик тремометра, содержащий элемент связи, соединенный эластичными связями с шестью

Составитель Д.Николаев

Техред Л.Сердюкова

Корректор В.Бутяга

Редактор А.Долинич

Тираж 655 Подписное

ВНИИПИ Государственногь комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5 Заказ 1838/6

Производственно-полиграфическое предприятие, г. ужгород, ул. Проектная, 4

Изобретение относится к медицинской технике и может быть использовано для психофизиологических исследований, изучения трудовых процессов.

Цель изобретения — повышение точности исследования путем знакочувствительного преобразования ортогональных составляющих тремора.

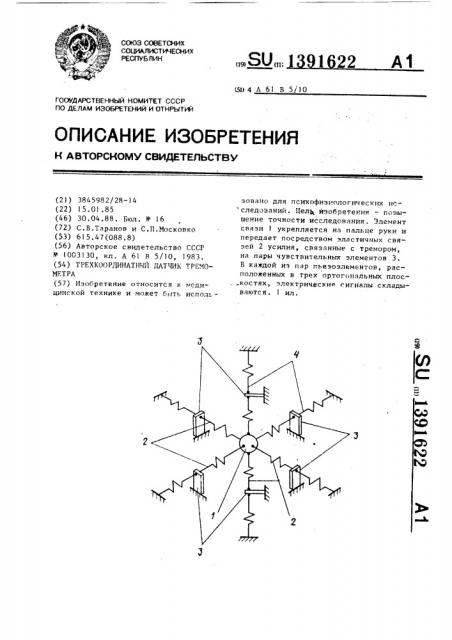

На чертеже схематично изображен датчик.

Трехкоординатный датчик тремометра содержит элемент 1 связи, соединенный эластичными связями 2 с шестью чувствительными элементами 3, попарно расположенными в трех ортогональных плоскостях, шесть демпфирующих элементов 4.

Датчик работает следующим образом.

Элемент связи 1 укрепляется, например, на пальце руки испытуемого и передает посредством эластичных связей 2 усилия, связанные с тремором, на пары чувствительных элеменчувствительными элементами, попарно расположенными в трех ортогональных плоскостях, отличающийся

15 тем, что, с целью повышения точности исследования путем энакочувствительного преобразования ортогональных составляющих тремора, он содержит шесть демпфирующих элементов между

20 чувствительными элементами и жесткой основой, причем чувствительные элементы выполнены пьезоэлектрическими и электрически в каждой ортогональной паре соединены последовательно.
