Панорамный томограф

Панорамный томограф

Иллюстрации

Показать все

Реферат



Изобретение относится к медицинской технике, точнее к рентгенодиагностическому оборудованию. Цель изобретения - снижение лучевой нагрузки . Для этого используют томограф, содержащий колонну 1 с кронштейном 2, на котором закреплена томографическая система: механизм ) поворота, штанга 4 с рамкой 7 на ней, рентгеновский излучатель 5 со щелеиой диафрагмой 6. Приемник рентгеновского излучения - замкнутая рентгенотелевизионная система с электронно-оптическим преобразователем 8 (ЭОП) и видеконтрольным устройством 9. В фокальной плоскости ЭОПа разметены горизонтальные направляющие 10, в них - рамка 11. Световод 12 (лента иэ регулярного пучка, собранного из стеклополимерного волокна, длиной 50- 60 см с прямоуголь шми равными торцами ) входным торцом закреплен на рамке 7, выходным - на рамке II. На входной торец световода нанесен методом напыления слой люминофора (напримерССуJ - На), выполняющий функцию входного экрана ЭОПа. Для перемещения рамки 11 вдоль направляющих 10 имеется привод с винтом 13, взаимодействующим с гайкой 14. Винт соединен с электродвигателем 15 через зубчатую пару 16. Для предотвращения попадания света в оптическую систему ЭОПа используют гофрированную шторку 17. Пульт 18 управления электрически соединен с ь еханнзмом поворота томографической системы, излучателем и электродвигателем. 1 ил. i (Л со СО О5 ю оо

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

PECllYSËÈÍ (19) (И1

2 А1 (51) 4 А 61 В 6/00

®ср((), ! р ! (!

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

7Х йи.„ ;

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

H А ВТОРСКОМ .Ф СВИДЕТЕЛЬСТВУ (21) 4025034/28 14 (22) 26. 12. 85 (46) 30, 04. 88. Бюл, 1(16 (71) Научно-производственное объединение "Медоборудование (72) В.К. Беликов, Л.Ц. Баш и Г.Д. Громов (53) 615.475 (088.8) (56) Чикирдин Э.Г. и др. Рентгеновские томографические аппараты. М.:

Медицина, 1976, с. 87-89. (54) ПИ10РАМНЫИ ТОМОГРАФ (57) Изобретение относится к медицинской технике, точнее к рентгенодиагностическому оборудованию. Цель изобретения - снижение лучевой нагрузки. Для этого используют томограф, содержащий колонну с кронштейном 2, на котором закреплена томографическая система: механизм 3 поворота, штанга 4 с рамкой 7 на ней, рентгеновский излучатель 5 со щелевой ди афрагмой 6. Приемник рентгеновского излучения - замкнутая рентгенотелевиэионная система с электронно-оптическим преобразователем 8 (ЭОП) и видеконтрольиым устройством 9. В фс кальной плоскости ЭОПа раэмешены горизонтальные направляющие 10, в нихрамка ll. Световод 12 (лента из регулярного пучка, собранного иэ стеклополимерного волокна, длиной 5060 см с прямоугольными равными торцами) входным торцом закреплен на рамке 7, выходным - на рамке 11. На входной торец световода нанесен методом напыления слой люминофора (например(С .7 — Na), выполняюший функцию входного экрана ЭОПа. Для перемещения рамки 11 вдоль направляющих

10 имеется привод с винтом 13, взаимодействующим с гайкой 14. Винт соединен с электродвигателем 15 через зубчатую пару 16. Для предотвращения попадания света в оптическую систему

ЭОПа используют гофрированную шторку 17. Пульт 18 управления электрически соединен с механизмом поворота томографической системы, излучателем и электродвигателем. 1 ил.

1391623

Изобретение с тноситгя к медицин" ской техн«ке, в частности к рентгенодиагностическсму оборудовании, Цель изобретения - c.íèæåíèå луче-. вой нагрузки н пациента.

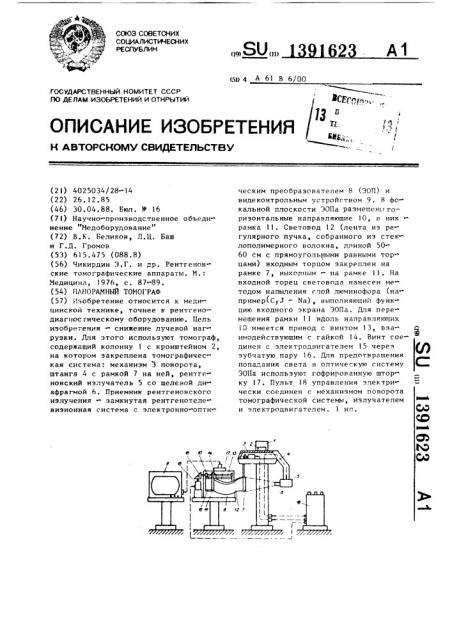

На чертеже приведена схема томографа.

Томограф содержит вертикальную опорную колонну l с кронштейном 2.

На кронштеш1е 2 закреплена томографическая система, включающая механизм 3 поворота и штангv 4. Рентгеновский излучатель 5 с щелевой диафрагмой 6 и рамка 7 установлены на 15 штанге 4. Приемник рентгеновского излучения выполнен н виде замкнутой рентгенотепевпэпснной системы, содержащей электронно-оптический преобраэон, тс и; 8 (3011) и видеоконтрольное 20 устройство 9. В качестве передающей телевизионной трубки используют видикон с памятью (; е показан). В фо кальной плоскости ЭОПа 8 размещены гориэонтальн.»е направляющие 10, и 25 которых установлена с возможностью перемещения рамка ll. Светонод 12 своим входным торцом закреплен н рамке 7, а выходным торцом н рамке

11. На входной торец светонода 12 30 нанесен слой яюминофора, выполняющий функцию входного экрана ЭОПа 8.

Снетонод 12 представляет собой ленту длиной 50-60 см с прямоугольными торцами равной площади, изго товленную иэ регулярного пучка, собранного, например, из стеклополимер ного волокна. Люмичофор, например

CgJ-Na, наносят на торец светонода 40

12 методом напь1«ения.

Для перемещения рамки 11 вдоль направляющих 10 имеется привод, со держащий винт 13, взаимодействующий с гайкой 14, закрепленной на рамке

11. Цинт 13 соединен с электродви гателем 15 через зубчатую пару 16.

Электродвигатель 15 имеет плавную регулировку числа оборотов.

Дпя предотвращения попадания та в оптическую систему ЭОПа 8 ис пользуют гофрированную шторку 17, в прорези которой размещена рамка 11, Пульт 18 упранления электрически соединен с механизмом 3 поворота томографической системы излучателем 5 и лектроднигат лем !5.

Томограф используют следующим об разом.

При исследовании зубочелюстной системы iолову пациента (не показана) размещают между излучателем 5 и входным торном световода 12, т.е. н;одным экрано ЭОПа. С пульта 18 управления на механизм 3 поворота подают сигнал и томографическая сис тема начинает врашат,ся с постоянной коростью. Одновременно напряжение подается на рентгеновский излуча тель 5 и электродвигатель 15. При повороте томографической системы рентгеновский излучатель 5 сканиру ет объект исследования узким верти кальным веерообразным пучком рент генснских лучей, который формируется диафрагмой 6. Прошедшее через объект исследования рентгеновское излучение, промодулированное им по интенсивности, попадает на покрытый люминофором нходной торец светонода 12, вызывая свечение люминофора.

Это свечение передается по светово» ду 12 н фокальную плоскость ЭОПа 8, в которой расположен выходной торец снетовода 12. Одновременно с началом экспонирования подается управляющее напряжение на электродвигатель 15 и выходной торец снетовода 12, закреп ленный н рамке,1, перемещается винтoíой парой вдолb горизонтальных направляющих 10. Скорость перемещения выходного торца световода !2 опреде ляется по формуле

Ч = S --- см/сек

В где S - линейная скорость входного торца светонода; г расстояние от выделяемой поверхности до приемника излучения (слой люминофора)

Р - расстояние от оси вращения томографической системы до приемника излучения.

Б процессе движения выходного торпа снетонода 12 вдоль фокальной плоскости ЭОПа 8 заполняется кадр на ми» шени, передающей телевизионной трубки, и соответственно кадр на экране видеоконтрольного устройства 9. То мографический эффект создается эа счет разности линейных скоростей входного и выходного торцов светово да 12.

Как следует иэ приведенной форму лы, при изменении скорости перемеще ния выходного торца светонода изменяется радиус выделяемой поверхнос1391623 штангу с закрепленным на ней рентгеновским излучателем и механизм пово»

Панорамный томограф, содержащий томографическую систему, включающую

Составитель Н. Галамага

Техред Л.Сердюкова Корректор В. Бутяга

Редактор А, Долинич

Заказ 1838/6

Тираж 655 Подписное

ВПИИПИ Государственного комитета СССР по делам изобретений и отКрытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, r. Ужгород, ул. Проектная> 4 ти, в результате чего возможна перестройка томографа для исследования объектов с разной кривизной исследуемой поверхности, Полное томографическое изображение исследуемого объекта получается на экране видеоконтрольного устройства 9 по окончании сканн1 ования объек-.а рентгеновским лучом, т.е. после остановки томогра- 1р фической системы и рамки 11.

Использование в панорамном томографе электронно-оптического преобразователя позволит за счет электронно оптического усиления снизить мош ность рентгеновского излучения, соз даваемого излучателем, в реэультете чего снизится лучевая нагрузка на пациента. формула изобретения20 рота, и приемник рентгеновского излучения, о т л и ч а ю ш и и с я тем, что, с целью снижения лучевой нагрузки на пациента, приемник рентге» новского излучения выполнен в виде замкнутой рентгенотелевиэионной системы с электронно-оптическим преоб разователем, фокальная плоскость ко торого соединена с зоной облучения рентгеновского излучателя гибким лентообразным регулярным световодом, на входной торец которого нанесен слой люминофора> образующий экран преоб разователя, при этом входной торец свстовода закреплен на штанге томо графической системы, а выходной торец соединен с приводом, обеспечивающим перемещение его вдоль фокальной плоскости электронно оптического преоб» разователя °
