Устройство для тренировки игрока в настольный теннис

Устройство для тренировки игрока в настольный теннис

Иллюстрации

Показать все

Реферат



Изобретение позволяет повысить эффективность тренировки путем воздействия )ia теннисный шарик 6, на поверхности которого закреплены ферромагнитные частицы, магнитным полем, создаваемым электромагнитами 4, установленными под теннисным столом 1, снабженным отражательным щитом 2. Электромагниты 4 соединены с кнопочным переключателем 5. 1 ил.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (51)4 A 63 В 69/38

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

/

I

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4048415/28-12 (22) 03.04.86 (46) 30.04.88. Вюл. М 16 (75) Е.Н.Шапкин (53) 685.882 (088.8) (56) Авторское свидетельство СССР

11 622474, кл. А 63 В 69/38, 1975. (54) УСТРОЙСТВО Д11Я ТРЕНИРОВКИ ИГРОКА В НАСТОЛЬНЫЙ ТЕННИС

„„80„„13 1669 A1 (57) Изобретение позволяет повысить эффективность тренировки путем воздействия на теннисный шарик 6, на поверхности которого закреплены ферромагнитные частицы, магнитным полем, создаваемым электромагнитами 4, установленными под теннисным столом 1, снабженным отражательным щитом 2.

Электромагниты 4 соединены с кнопочным переключателем 5. 1 ил.

1391669 ком управления, выполненным в виде электромагнитов, связанных с кнопочным переключателем, причем на теннисном шарике закреплены ферромагнитные частицы.

Составитель В.Топоров

Редактор 3.Слиган Техред И.Верес Корректор В.Бутяга

Заказ 1841/8 Тираж 41 1 Подписное

ВНИИПИ Гасударственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская каб,, д. 4/5

Производственно-полиграфичеокое предприятие, r. ужгород, ул. Проектная, 4

Изобретение относится к устройствам для тренировки игроков в настольный теннис.

Цель изобретения — повышение эффективности тренировки.

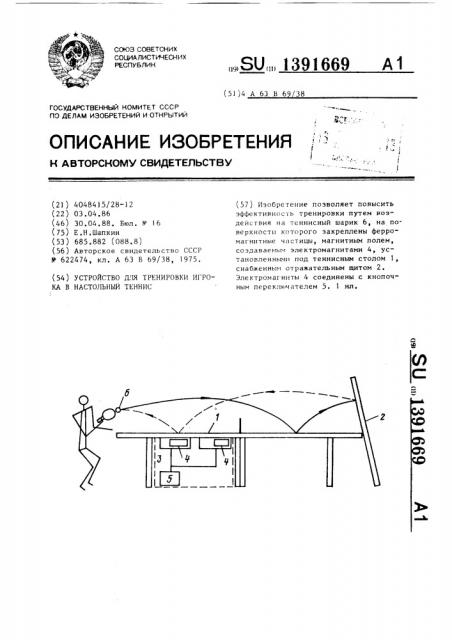

На чертеже схематически изображено устройство для тренировки игроков в настольный теннис.

Устройство содержит теннисный стол 1, отражательный щит 2, блок 3 управления, содержащий электромагниты 4 с кнопочным переключателем 5, и теннисный шарик 6, на поверхности которого закреплены ферромагнитные частицы.

Тренировка с устройством проводится следующим образом.

Игрок ракеткой посылает теннисный шарик 6 на дальнюю половину стола 1, шарик 6, ударившись о нее, попадает в отражательный щит 2 (траектория показана сплошной линией), Отразившись от него, шарик 6 перелетает через сетку, разделяющую половины стола. В этот момент на пульте управления замыкают переключатель 5 и шарик 6, притягиваемый электромагнитами 4, искривляет траекторию полета.

До касания шариком 6 стола выключают электромагниты 4 (для создания достаточного для последующего удара ракеткой отскока мяча), что может быть автоматизировано, например, установкой реле времени на пульте управления с режимом отключения. Вклю5 чать электромагниты 4 мог ут как тренер с пульта, так и сам игрок, включая ногой кнопочный включатель от пульта управления на полу возле стола. Включением электромагнитов 4 в определенной последовательности ме" няют направление полета шарика 6, что для игрока непредсказуемо, и тем самым тренируется реакция игрока.

Ф о р м у л а и з о б р е т е н и я

Устройство для тренировки игрока в настольный теннис, содержащее теннисный стол, отражательный щит, размещенный у одного торца теннисного стола, о т л.и ч а ю щ е е с я тем, что, с целью повышения эффективности тренировки путем изменения траекто" рии полета теннисного шарика в процессе тренировки, устройство снабжено установленным под ближней к игроку половиной теннисного стола бло
