Реферат



Изобретение относится к анпаратам для нолучения, выделения и сушки продуктов химико-фар.мацевтических производств и позволяет повысить надежность работы аппарата. Аппарат содержит корпус 1 с рубашкой 2, крышку 3, перемешиваюшее устройство 4 с приводом 5, дниш.е 6 с дренажным опорным устройством 7, на котором закреплена фильтровальная перегородка 8 и штуцер 9 отвода фильтрата. Для удаления готового продукта на дниш,е закреплено разгрузочное устройство 11. На крышке 3 закреплены штуцеры 17, содержаш.ие центральный 18 и боковой 19 патрубки. На штоке 20 силового механизма 21 закреплен полый поршень 23, а также клапан 24. Во время проведения реакционного и сушильного процессов полые поршни 23 и клапаны 24 штуцеров 17 находятся в верхнем положении, отсекая внутреннюю полость патрубков 18 и 19. 2 ил.

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК ди 4 В 01 J 19/00

@Су; г

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ ч (и

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABTOPCKOMV СВИДЕТЕЛЬСТВУ

Qua 1 !4 (21) 4!51935/28-26 (22) 26.11.86 (46) 30.04.88. Бюл. Х 16 (71) Пензенский филиал Всесоюзного научно-исследовательского института антибиотиков (72) М. Л. Каталхерман, И. В. Шубин, В. H. Лукьянов и А, А. Видяев (53) 66.023 (088.8) (56) Патент США № 4376705, кл. В 01 D 25/38, 1983. (54) АППАРАТ ДЛЯ ПОЛУЧЕНИЯ, ВЫДЕЛЕНИЯ И СУШКИ ПРОДУКТОВ ХИМИКО-ФАРМАЦЕВТИЧЕСКИХ ПРОИЗВОД(..ТВ (57) Изобретение относится к аппаратам для получения, выделения и сушки продуктов химико-фармацевтических производств

„„SU„„1391699 А1 и позволяет повысить надежность работы аппарата. Аппарат содержит корпус 1 с рубашкой 2, крышку 3, перемешивающее устройство 4 с приводом 5, днище 6 с дренажным опорным устройством 7, на котором закреплена фильтровальная перегородка 8 и штуцер 9 отвода фильтрата.

Для удаления готового продукта на днище закреплено разгрузочное устройство 11.

На крышке 3 закреплены штуцеры 17, содержащие центральный 18 и боковой 19 патрубки. На штоке 20 силового механизма 21 закреплен полый поршень 23, а также клапан 24. Во время проведения реакционного и сушильного процессов полые поршни 23 и клапаны 24 штуцеров 17 находятся в верхнем положении, отсекая внутреннюю полость патрубков 18 и 19. 2 ил.

1391699!

Изобретение относится к аппаратам химико-фармацевтических производств, предназначенным для проведения реакций, фильтрации и сушки, и может быть использовано в медицинской и родственных ей отраслях промышленности, например, для получения стерильных порошков антибиотиков методом кристаллизации.

Целью изобретения является повышение надежности работы аппарата.

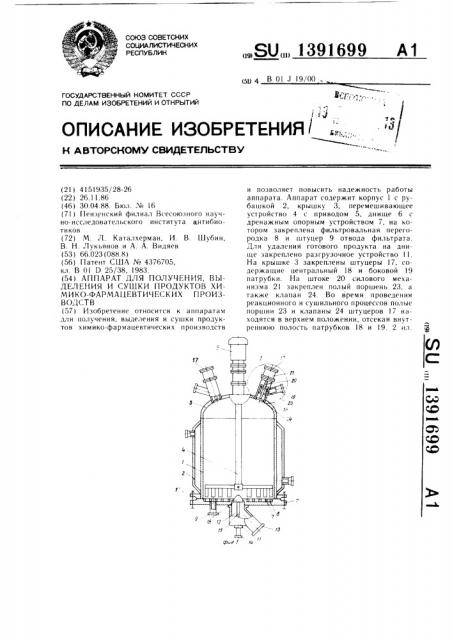

На фиг. 1 представлен предлагаемый !0 аппарат; на фиг. 2 — узел 1 на фиг. 1.

Аппарат для получения, выделения и сушки продуктов химико-фармацевтических производств содержит корпус 1 с рубашкой 2, крышку 3, перемешивающее устройство 4 с приводом 5, днище 6 с дренажным опорным устройством 7, на котором закреплена фильтровальная перегородка 8, и LUT) цер 9 отвода фильтрата. Днище 6 соединяется с корпусом при помощи фланцевого соединения 10. Для удаления готового продукта на днище 6 закреплено также разгрузочное устройство 11, состоящее из центрального 12 и бокового 13 патрубков, силового механизма 14 со штоком 15 и клапаном !6. Технологические штуцеры 17, закреп.1енные на крышке, также содержат 25 центральный 18 и боковой 19 патрубки.

На штоке 20 силового механизма 21 с помощью штифта 22 закреплен поршень 23, а также клапан 24.

Аппарат работает следующим образом.

При закрытом разгрузочном устройстве

ll и штуцере отвода фильтрата 9 в аппарат подаются различные исходные жидкие компоненты для проведения процесса кристаллизации. Включается перемешивающее устройство 4, для поддержания необходимой температуры процесса в рубашку 2 подается теплоноситель. При подаче компонентов в аппарат клапаны 24 и полые поршни 23 технологических штуцеров 17 находятся в нижнем положении, внутренняя полость центрального 18 и бокового 19 пат- 40 рубков сообщается с внутренней полостью аппарата. Полученная в результате реакции суспензия фильтруется через фильтровальную перегородку 8, фильтрат отводится

2 через штуцер 9. Полученная твердая фаза сушится на фильтровальной перегородке при непрерывном вращении с помощью перемешивающего устройства. Во время проведения реакционного и сушильного процессов полые поршни 23 и клапаны 24 штуцеров

l7 находятся в верхнем положении, отсекая внутреннюю полость патрубков 18 и 19 от внутренней полости аппарата.

Выгрузка готового продукта осуществляется через разгрузочное устройство 11 при нижнем положении клапана 16. Для обес печения обтекаемости внутренней поверх. ности крышки 3 конфигурация клапана 16 повторяет ее форму.

Исключение контакта внутренних полостей центральных и боковых патрубков технологических штуцеров 17 во время проведения процессов в аппаратах многофункционального назначения для получения стерильных порошков антибиотиков повышает надежность аппарата за счет исключения влияния дополнительных факторов (неплотностей в трубопроводах, арматуре и т. д.) на стерильность процессов. Возможность попадания посторонней микрофлоры или какихлибо частиц в аппарат при проведении процессов практически исключена. Это резко сокращает брак в производстве конечных продуктов по причине нестерильности процесса и дополнительные затраты по его устранению.

Формула изобретения

Аппарат для получения, выделения и сушки продуктов химико-фармацевтических производств, содержащий корпус с рубашкой, размещенным в нем перемешивающим устройством с приводом и фильтрующей перегородкой, нагрузочное устройство, технологические штуцеры с боковым патрубком и силовым механизмом со штоком, на котором закреплен клапан, отличающийся тем, что, с целью повышения надежности работы, шток силового механизма снабжен полым поршнем, размещенным в своем верхнем положении на уровне отверстия бокового патрубка.
