Устройство для распыливания жидкости

Устройство для распыливания жидкости

Иллюстрации

Показать все

Реферат



Изобретение относится к устройствам для распыпиваиия жидкостей и может быть использовано в аппарате для тепломассообмена между пазом и жидкостью и распылительных сушилках в химической, микробиологической и других отраслях промьшшенности. Цель изобретения - повышение производительности , равномерности и дисперсности распыпа жидкости. Для этого узел подачи жидкости вьшолнен в виде глухих труб с выпускными отверстиями на обращенной к щетке стороне, раг.положенных на расстоянии от оси щетки, не превышающем радиуса концов ее нитей. Трубы равномерно распределены по окружности, соосной с осью щетки. Расстояние от оси щетки до конца нитей не превышает радиуса окружности, проходящей через точки касания нитей с поверхностью труб со стороны, обращенной навстречу направлению вращения щетки. Нити щетки могут быть выполнены с линейно изменяющейся длиной вдоль щетки. Щетка установлена с возможностью осевого реремещения относительно труб. При вращении щетки упругие нити касаются поверхности труб, изгибаются и их концы смачиваются жидкостью. После выхода нитей из контакта с поверхностью труб нити выпрямляются, образуя факел распьша, направленный в сторону вращения щетки. 3 з.п, ф-лы, 3 ил. S (Л со со

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU„„1391721 (su 4 В 05 В 3/02

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ

\ ъ б

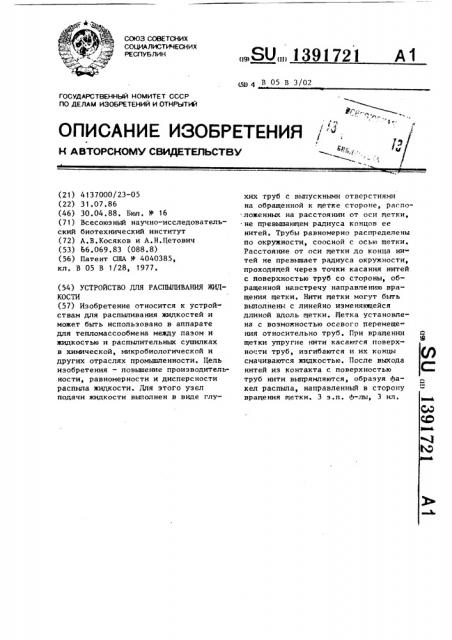

ОПИСАНИЕ ИЗОБРЕТЕНИЯ / "", К А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 4137000/23-05 (22) 31. 07. 86 (46) 30.04.88. Бюл. У 16 (71) Всесоюзный научно-исследовательский биотехнический институт (72) А.В.Косяков и А.Н.Цетович (53) 66.069.83 (088.8) (56) Патент США У 4040385, кл. В 05 В 1/28, 1977. (54) УСТРОЙСТВО ДЛЯ РАСПЫПИВАНИЯ ЖИДКОСТИ (57) Изобретение относится к устройствам для распыливания жидкостей и может быть использовано в аппарате для тепломассообмена между пазом и жидкостью и распылительных сушилках в химической, микробиологической и других отраслях промышленности. Цель изобретения — повышение производительности, равномерности и дисперсности распила жидкости. Для этого узел подачи жидкости выполнен в виде глухих труб с выпускными отверстиями на обращенной к щетке стороне, распо-ложенных на расстоянии от оси щетки, не превышающем радиуса концов ее нитей. Трубы равномерно распределены по окружности, соосной с осью щетки.

Расстояние от оси щетки до конца нитей не превышает радиуса окружности, проходящей через точки касания нитей с поверхностью труб со стороны, обращенной навстречу направлению вращения щетки. Нити щетки могут быть выполнены с линейно изменяющейся длиной вдоль щетки. Щетка установлена с воэможностью осевого перемеще-. ния относительно труб. При вращении щетки упругие нити касаются поверхности труб, изгибаются и их концы смачиваются жидкостью. После выхода нитей из контакта с поверхностью труб нити выпрямляются, образуя Аакел распыла, направленный в сторону вращения щетки. 3 з.п. А-лы, 3 ил.

1391721

Изобретение относится к устройствам для распыливания жидкостей и может быть использовано в аппаратах для тепломассообмена между газом и жидкостью и распылительных сушилках в химической, микробиологической и других отраслях промьпиленности.

Цель изобретения — повышение производительности, равномерности и 10 дисперсности распыла жидкости.

На фиг. 1 схематически изображено предлагаемое устройство для распыливания жидкости; на Аиг. 2 сечение A-А на Лиг. 1; на Лиг. 3 устройство с переменной длиной нити.

Устройство содержит соосно устаI новленную на приводном валу (не показан) щетку 1 с радиально расположенными упругими нитями 2 ° Вдоль 20 щетки 1 размещен узел подачи жидкости, выполненный в виде глухих труб

3 с выпускными отверстиями 4 на обращенной к щетке 1 стороне. Трубы 3 расположены на расстоянии от оси 25 щетки 1, не превышающем радиуса концов ее нитей 2. Трубы 3 равномерно распределены по окружности, соосной с осью щетки 1. Расстояние от оси щетки 1 до конца нитей 2 не превышает радиуса окружности, проходящей через точки касания нитей с поверхностью труб со стороны, обращенной навстречу направлению вращения щетки.

На Лиг. 3 показан вариант устройства, где нити щетки выполнены с линейно изменяющейся длиной вдоль щетки. (Цетка 1 установлена с воэможностью осевого перемещения относительно труб 3. 40

Устройство работает следующим образом.

Распыляемая жидкость подается через трубы 3 и выходит через отверстия 4 на поверхность, обращенную к 45 щетке 1. При вращении щетки 1 упругие нити 2 касаются поверхности труб

3, изгибаются и их концы смачиваются жидкостью. После выхода нитей 2 из контакта с поверхностью труб 3 нити 2 выпрямляются и захваченная ими жидкость распыляется, образуя

Факел распыла, направленный в сторону вращения щетки 1. Выполнение расстояния от оси щетки 1 до конца ни55 тей 2, не превышающим радиуса окруж-, ности, проходящей через точки касания нитей с поверхностью труб со стороны, обращенной навстречу напран ленного вращения щетки, исключает лобовой удар нитей о труби, что снижает энергозатраты и износ нитей.

Использование нитей щетки с линейно изменяющейся длиной вдоль щетки позволяет регулировать степень диспергирования жидкости и управлять Аормой

Факела. Установка щетки с возможностью осевого перемещения относительно труб позволяет при использовании нитеи с линейно изменяющейся длиной вдоль щетки компенсировать износ нитей, Использование изобретения позволяет повысить дисперсность и однородность распыла вязких и пастообразных жидкостей.

Формула и з о б р е т е н и я

1. Устройство для распыливания жидкости, содержащее соосно установленную на приводном валу щетку с радиально расположенными упругими нитями и размещенный вдоль щетки узел ,подачи жидкости, о т л и ч а ю щ ее с я тем, что, с целью повышения производительности равномерности и дисперсности распыла жидкости, узел подачи жидкости выполнен в виде глухих труб с выпускными отверстиями на обращенной к щетке стороне, расположенных на расстоянии от оси щетки, не превышающем радиуса концов ее нитей.

2. Устройство по и ° 1, о т л ич а ю щ е е с я тем, что трубы равномерно распределены по окружности, соосной с осью щетки.

3. Устройство по п.1, о т л ич а ю щ е е с я тем, что расстояние от оси щетки до конца нитей не превьш ает радиуса окружности, проходящей через точки касания нитей с поверхностью труб со стороны, обращенной навстречу направлению вращения щетки.

4. Устройство по пп.1 и 2, о тл и ч а ю щ е е с я тем, что нити щетки выполнены с линейно изменяющейся длиной вдоль щетки.

5. Устройство по пп. 1, 3 и 4, о т л и ч а ю щ е е с я тем, что щетка установлена с возможностью осевого перемещения относительно труб.
