Реферат



Изобретение относится к устройствам для распыпивания жидкости, в частности для нанесения покрытий на внутренние поверхности длинномерных изделий , и может быть использовано во многих отраслях промышленности для окрасочных работ. Цель - повышение качества распыления за счет исключения биения вала при работе. Дня этого распиливающее устройство содержит полый приводной вал, закрепленный на нем стакан с выпускньми отверстиями в боковой стенке и установленные в направляющей по оси соответствующего отверстия стакана игольчатые клапаны с противовесом на свободном конце.Клапаны установлены параллельно друг Другу, противоположно направлены и кинематически связаны между собой с упругим элементом (УЭ) в виде сильфона. При таком выполнении распыливающего устройства обеспечивается полная компенсакия возмущений от радиального смещения игольчатых клапанов с противовесами , а также от реактивного действия струи жидкости.Изменение давления в полости УЭ также не оказывает влияния на балансировку распылителя, так как УЭ размещен по оси стакана распылителя. Надежная балансировка распылителя на всех режимах работы обеспечивает качественный распыл жидкости, равномерное покрытие обрабатываемых изделий, повьппение долговечности работы распылителя за счет исключения биения приводного вала, 1 ил. г k/)

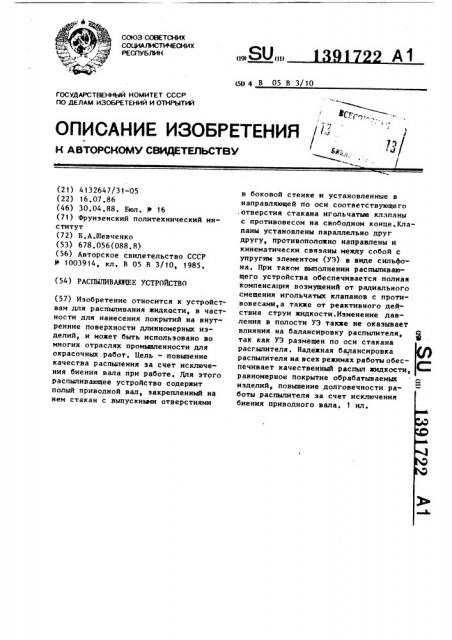

СОЮЗ СОНЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

А1 (191 (111 (511 4 В 05 В 3/10

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

i ф г

ОПИСАНИЕ ИЗОБРЕТЕНИЯ /»

К А BTOPCHOMY СВИДЕТЕЛЬСТВУ ЖЮ„:,, 4 ц/ (54) РАСПЫЛИВАММ((ЕЕ УСТРОЙСТВО (21) 4132647/31-05 (22) 16.07.86 (46) 30,04.88. Бюл, У 16 (7!) Фрунзенский политехнический институт (72) Б.А.П1евченко (53) 678.056(088.8) (56) Авторское свидетельство СССР

У 1003914, кл. В 05 В 3/ 10, 1985, (57) Изобретение относится к устройствам для распыливания жидкости, в частности для нанесения покрытий на внутренние поверхности длинномерных иэделий, и может быть использовано во многих отраслях промыпленности для окрасочных работ. Цель — повышение качества распыления sa счет исключения биения вала при работе, Для этого распыпивающее устройство содержит полый приводной вал, закрепленный на нем стакан с выпускньии отверстиями в боковой стенке и установленные в направляющей по оси соответствующего .отверстия стакана игольчатые клапаны с противовесом на свободном конце.Клапаны установлены параллельно друг другу, противоположно направлены и кинематичЕски связаны между собой с упругим элементом (УЭ) в виде сильФона. При таком выполнении распыливающего устройства обеспечивается полная компенсация возмущений от радиального смещения игольчатых клапанов с противовесами,а также от реактивного действия струи жидкости. Изменение давления в полости УЭ также не оказывает влияния на балансировку распылителя, так как УЭ размещен по оси стакана расгыпнтеля. Надежная балансировка распылителя на всех режимах работы обеспечивает качественный распыл жидкости, равномерное покрытие обрабатываемых изделий, повышение долговечности работы распылителя эа счет исключения биения приводного вала, 1 ил, 1391722

Изобретение относится к устройствам для распыливяния жидкости, в частности для нанесения покрытий на внутренние поверхности длинномерных изделий, и может быть использовано во многих отраслях промышленности для окрасочных работ.

Цель изобретения — повышение качества распыления путем исключения биения вяла при работе распылителя.

На чертеже схематически изображено предлагаемое распыпивающее устройство, общий вид.

Распыпивающее устройство содержит полый приводной вал 1, закрепленный на нем стакан 2 с выпускным отверстием 3 в боковой стенке, установленный по оси отверстия 3 в направляющей 4 игольчатый клапан 5 с противовесом 6 на свободном конце. Параллельно первому клапану 5 в направляющей 4 установлен второй игольчатый клапан 7 с противовесом 8 ° Противоположно направленный стакан 2 выполнен с дополнительным выпускным отверстием 9 в боковой стенке. Кинематическая связь клапанов 5 и 7 осуществляется при помощи зубчатого колеса 10 и зубчатых реек.11 и 12, закрепленных на боковой поверхности клапанов 5 и

7. Упругий элемент выполнен в виде сильфона 13 с зарядньм клапаном 14.

Упругий элемент установлен в полости

15 направляющей 4 по оси стакана 2, При помощи зубчатой рейки 16 и упора

17 упругий элемент кинематически связан с зубчатым колесом 10, Распыпивающее устройство работает следующим образом.

При вращении стакана 2 на противовесы 6 и 8 действует центробежная сила. При заданной скорости вращения стакана центробежная сила превышает усилие, развиваемое давлением газа в полости сильфона 13, что приводит к открытию выпускных отверстий 3 и

9. Распыляемая жидкость под действием центробежных сил истекает иэ выпускных отверстий, распыляется и наносится на поверхность обрабатывае5

25 мого иэделия 18. Изменением жесткости упругого элемента, путем повышения или стравливания давления газа в сильфоне 13 можно регулировать частоту вращения приводного вала,при которой срабатывают игольчатые клапаны 5 и 7. При падении частоты вращения приводного вала ниже установленного предела сильфон 13 через зубчатую рейку 16, колесо 10 и зубчатые рейки 11 и 12 смещает клапаны 5 и 7 в направлении отверстий 3 и 9 и перекрывает их. Кинематическая связь клапанов 5 и 7 обеспечивает синхронность их работы, что важно для балансировки распылителя, а также позволяет уменьшить массу противовесов 6 и 8 по сравнению с тем случаем, когда кинематическая связь между клапанами отсутствует.

В предлагаемом устройстве обеспечивается полная компенсация возмущений от радиального смещения игольчатых клапанов с противовесами, а также от реактивного действия струи жидкости °

Ф о р м у л а и з о б р е т е н и я

Распыливающее устройство, содержащее полый приводной вал, закрепленный на нем стакан с выпускным отверстием на боковой стенке, установленный в направляющей по оси отверстия игольчатый клапан с противовесом на свободном конце, упругий элемент в виде сильфона и средство изменения жесткости упругого элемента, о т л и ч а— ю щ е е с я тем, что,с целью повышения качества распыления за счет исключения биения вала при работе,оно снабжено дополнительным игольчатым клапаном, имеющим притивовес, установленный в направляющей параллельно основному, и противоположно направленным, а стакан выполнен с дополнительным выпускным отверстием в боковой стенке, при этом упругий элемент установлен по оси стакана, а клапаны кинематически связаны между собой и с упругим элементом, 1391722
