Устройство для пропитки ленточных магнитопроводов

Устройство для пропитки ленточных магнитопроводов

Иллюстрации

Показать все

Реферат



СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (584 В05С 309

° ф р

) (!

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А ВТОРСКОМУ СВИ4ЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4051548/23-05 (22) 11.03.8Ь (46) 30.04,88. Вюл. к- 1Ь (72) А,А.Сурков (53) 678,056 (088.8) (56) Авторское свидетельство СССР

У 617083, кл. В 05 С 3/08, 1978.

Авторское свидетельство СССР

Ф 1134482, кл. В 05 С 3/09, 1985. (54) УСТРОЙСТВО /ЦИ ПРОПИТКИ ЛЕНТОЧНЫХ ИАГНИТОПРОВО/(ОВ (57) Изобретение относится к устройствам для пропитки штучных изделий

„„SU„„1391729 А1 и для нанесения покрытий. Пель изобретения — обеспечение удобства обслу живания при эксплуатации устройства.

Для этого наклонный ротор, выполненный в виде диска, на который помещаются изделия, при вращении нижним краем заходит в ванну с раствором.

К корпусу устройства шарнирно присоединено кольцо с наружным контуром, выполненным по спирали Архимеда так, что цилиндрические иэделия, обкатываясь по контуру кольца, не прилипают к ротору при высыхании раствора., Для сброса с ротора готовых изделий кольцо снабжено выступом. 1 ил.

1391729

Изобретение относится к оборудованию пля пропитки изделий и для нанесения покрытий, например, парафинирсвания, и может быть использовано н механизированных поточных линиях различных производств.

11ель изобретения — обеспечение удобства обслуживания при эксплуатации устройстна.

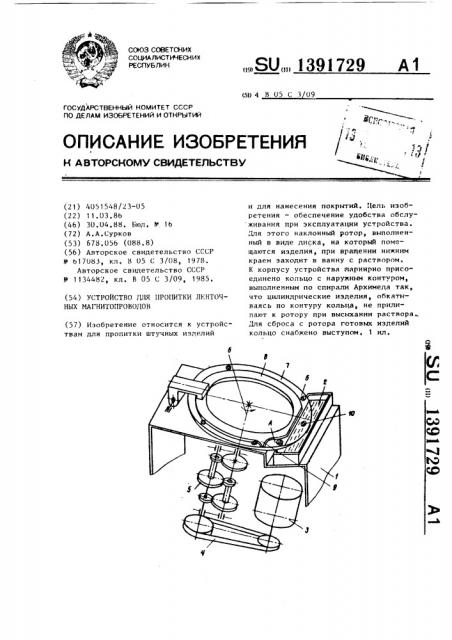

На .ертеже изображена кинематическая схема устройства, Формула изобретения

Составитель С.Калошкин

Техред М.Дидык Корректор С. Шекмар редактор N.1 oíòèí =1акаэ 1844/11

Тираж 533 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4

Устройство включает корпус 1, к наружнои стороне которого крепится ванна 2 для материала пропитки, а внутри расположен привод барабана, состоящий иэ электродвигателя 3, шкинной передачи и редуктора 5 с выходным налом 6, на котором крепится ротор 7, выполненный в виде диска.

1 ад ротором к корпусу шарнирно присоединено кольцо 8, с наружным контуром, выполненным по Архимедовой спирали, имеющее выступ 9, Устройство работает следующим образом.

Обрабатываемые изделия подаются иэ бункера или конвейером (не показано) на ротор н месте А, Вращением ротора / изделия 10 погружаются в ванну с раствором клея. Происходит пропитка иэделий, Дальнейшим нраг1ением ротора изделия выносятся из раствора. В месте Ь избыточный раствор стекает назад н ванну, За время совершения ротором одного оборота, иэделия, находящиеся на барабане, проходят путь от места Б до выступа

9 и успевают высохнуть.

Чтобы изделие не прилипало к ротору но время нысыхания, оно во время движения ротора наталкивается на наружный контур неподвижного кольца выполненного по Архимедовой спирали и отодвигается им к периферии ротора.

Иэделие, дойдя до выступа 9, сталкивается им в тару готоной продукции

10 или на передающий механизм для передачи изделия на позицию для совершения с ним следующей технологической операции, Во время работы устройства только периферийная часть ротора погружается н раствор и с каждым оборотом омывается свежим раствором. Протирать ротор и наружный контур кольца достаточно один раз в конце смены, Для

20 этого достаточно отвести кольцо от ротора и протереть их.

Устройство для пропитки ленточных магнитопроводов, содержащее корпус, наклонно смонтиронанный ротор с приводом вращения, средство для перемещения и выгрузки иэделий, о т л ич а ю щ е е с я тем, что, с целью обеспечения удобстна обслуживания при эксплуатации устройства, оно снабжено ванной, ротор выполнен в виде диска, помещен нижней периферийной частью в ванну, а средство для перемещения изделий выполнено н форме кольца с наружным контуром, выполненным по спирали Архимеда, снабженного наружным выступом и шарнирно

40 соединенного с корпусом устройства.
