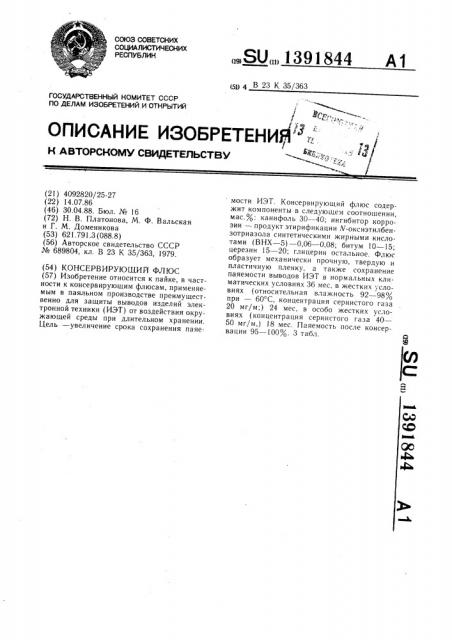

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4092820/25-27 (22) 14.07.86 (46) 30.04.88. Бюл. № 16 (72) Н. В. Платонова, М. Ф. Вальская и Г. М. Доменикова (53) 621.791.3 (088.8) (56) Авторское свидетельство СССР № 689804, кл. В 23 К 35/363, 1979. (54) КОНСЕРВИРУЮЩИЙ ФЛЮС (57) Изобретение относится к пайке, в частности к консервирующим флюсам, применяемым в паяльном производстве преимущественно для защиты выводов изделий электронной техники (ИЭТ) от воздействия окружающей среды при длительном хранении.

Цель — увеличение срока сохранения паяе„„SU„„1391844 А1 мости ИЭТ. Консервирующий флюс содержит компоненты в следующем соотношении, мас. 0: канифоль 30 — 40; ингибитор коррозии — продукт этирификации V-оксиэтилбензотриазола синтетическими жирными кислотами (ВНХ вЂ” 5) — 0,06 — 0,08; битум 10 — 15; церезин 15 — 20; глицерин остальное. Флюс образует механически прочную, твердую и пластичную пленку, а также сохранение паяемости выводов ИЭТ в нормальных климатических условиях 36 мес, в жестких условиях (относительная влажность 92 — 98% при — 60 С, концентрация сернистого газа

20 мг/м;) 24 мес, в особо жестких условиях (концентрация сернистого газа 40—

50 мг/м,) 18 мес. Паяемость после консервации 95 — IOOO 3 табл.

1391844

30 — 40

0,06 — 0,08

10 — 15

15 — 20

Остальное

Канифоль

Ингибитор коррозии

Битум

Церезин

Глицерин

Формула изобретения

30 — 40

0,06 — 0,08

10 — 15

15 — 20

Остальное

Та блица !

Содержание, мас.г, состав

Компоненты г (л>ин) (оптин) (макс) 25

Канифоль 30 35

Ингибитор коррозии (БИК-5) 0,06 0,07

Битум 1О 12,5

11ерезин 15 17,5

Глицерин Осталь- Остальное ное

0>04

Осталь0,08

Остальное

0,1

Остальное

Изобретение относится к пайке, в частности к составу-консервирующего флюса, применяемого преимущественно для защиты выводов изделий электронной техники (ИЭТ) от воздействия окружающей среды при длительном хранении; в результате которого снижается паяемость покрытий.

Целью изобретения является увеличение срока сохранения паяемости.

Консервирующий флюс содержит компо1

Оу. ненты при следующем соотношении, мас. 0:! ! В качестве ингибитора коррозии флюс содержит продукт этирификации N-оксиэтилбензотриазона синтетическими жирными кислотами (ВНХ-5). Консервирующий флюс позволяет образовывать на выводах ИЭТ механически прочную, твердую и достаточно пластичную пленку толщиной 50 — 100 мкм, которая надежно защищает металлическую поверхность от воздействия атмосферы.

Приготавливают флюс следующим обра1 зом.

В измельченные канифоль. церезин и битум добавляют ингибатор ВНХ-5 и глицерин, нагревают до расплавления твердых компонентов и образования однородной массы.

Флюс наносится методом окунания в горячий расплав (t=-70 — 80оС). Время пребывания во флюсе 1 — 2 с, время сушки 2 — 3 с на воздухе.

Г(римеры конкретных составов представлены в табл. 1.

Флюс с минимальным, оптимальным и максимальным значением составляющих (составы 1, 2 и 3) обеспечивает сохранение паяемости выводов ИЭТ при хранении в жестких условиях в течение 24 и 36 мес в нормальных климатических условиях, а также образует на выводах механически прочную, твердую и пластичную пленку. Консервационные флюсы с соотношением компонентов, соответствующих составам 4 и 5, обладают недостаточными механическими свойствами, плохой адгезией и не приемлемы по консистенции (состав 4 стекает с образованием крупных капель, состав 5 образует толстую, мягкую пленку).

Образцы проволоки с различными металлическими покрытиями, обработанные консервирующим флюсом, вместе с контрольными прошли испытания в нормальных кли5 матических условиях и ускоренные испытания по следующим методам: метод 2 — для жестких условий; метод 3 — для очень жестки х усл о в и й.

Режимы испытательного цикла представлены в табл. 2.

10 Результаты испытаний представлены в табл. 3.

Как видно из табл. 3, флюс обеспечивает сохранение паяемости выводов ИЭТ с различными покрытиями под пайку при хра15 нении в нормальных климатических условиях

36 мес, в жестких условиях 24 мес и в очень жестких условиях — 18 мес.

Флюс удовлетворяет поставленным требованиям.

Технико-экономические преимушества флюса заключаются в экономии припоя благодаря увеличению срока сохранения паяемости (в 1,5 раза), ликвидации операции перелуживания, имеющей место при неудовлетворительной паяемости, что позволяет сократить число рабочих. Консервирующий флюс прост в употреблении и не содержит дефицитных компонентов, не требует специальных устройств для его нанесения и сушки.

Консервирующий флюс для защиты паяемой поверхности выводов изделий электронной техники с покрытием, содержащий канифоль, ингибитор коррозии, отличающийся

35 тем, что, с целью увеличения срока сохранения паяемости, он дополнительно содержит битум, церезин, глицерин, а в качестве ингибитора коррозии — продукт этирификации

N-оксиэтилбензотриазола синтетическими жирными кислотами при следующем соотно40 шении компонентов, мас.Оу0:

Канифоль

Продукт этирификации Nоксиэтилбензотриазола синтетическими жирными кислотами

Битум

Церезин

Глицерин
