Реферат



Изобретение относится к производству изделий сборного бетона и железобетона с пустотами и позволяет обеспечить надежную фиксацию, упростить установку , а также обеспечить удобство извлечения пустотообрэзователя. Это достигается тем, что приспособление для подачи и отвода сжатого воздуха выполнено в виде полого корпуса 3 со съемным штуцером 4, через канал в котором пропущен направляющий шток 5 с цилиндрической головкой 6. Цилиндрическая головка 6 выполнена со сквозными продольными проточками и размешена в полости корпуса 3. Направляющий шток размещен внутри оболочки 1 из эластичного материала, которая закреплена на съемном штуцере 4 и нижнем конце 7 направляющего щтока 5. 3 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ .РЕСПУБЛИН 5114 В 28 В 7/32

ОПИСАНИЕ ИЗОБРЕТЕНИЯ/,",,-, 9

Н А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4090819/31-33 (22) 09.07.86 (46) 30.04.88. Бюл. № 16 (71) Луцкий филиал Львовского политехнического института им. Ленинского комсомола (72) Е. А. Трейман и А. В. Копацкий (53) 666.97.033 (088.8) (56) Авторское свидетельство СССР № 910414, кл. В 28 В 7/32, 1980.

Авторское свидетельство СССР № 914702, кл. В 28 В 7/02, 1974. (54) НАДУВНОЙ ПУСТОТООБРАЗОВАТЕЛЬ (57) Изобретение относится к производству изделий сборного бетона и железоÄÄSUÄÄ 1391901 А1 бетона с пустотами и позволяет обеспечить надежную фиксацию, упростить установку, а также обеспечить удобство извлечения пустотообразователя. Это достигается тем, что приспособление для подачи и отвода сжатого воздуха выполнено в виде полого корпуса 3 со съемным штуцером 4, через канал в котором пропущен направляющий шток 5 с цилиндрической головкой 6. Цилиндрическая головка 6 выполнена со сквозными продольными проточками и размещена в полости корпуса 3.

Направляющий шток размещен внутри оболочки 1 из эластичного материала, которая закреплена на съемном штуцере 4 и нижнем конце 7 направляющего штока 5. 3 ил.

1391901 1

Изобретение относится к производству изделий сборного бетона и железобетона с пустотами.

Цель изобретения — обеспечение надежной фиксации, упрощение установки и удоб ство извлечения пустообразователя.

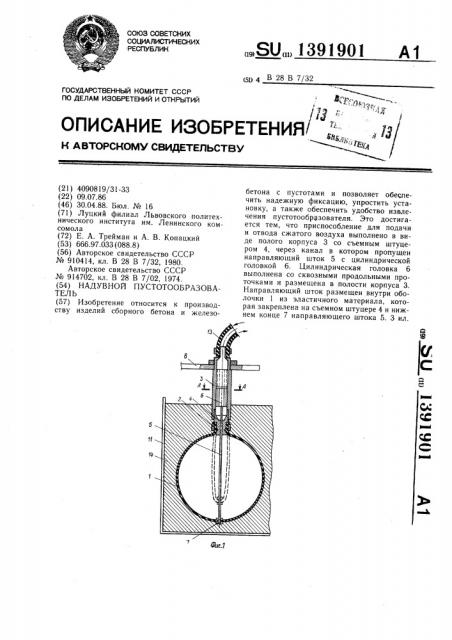

На фиг. 1 изображен пустотообразователь, поперечный разрез; на фиг. 2 — разрез А — А на фиг. 1; на фиг. 3 — схема крепления пустотообразователей на элементах формы.

Надувной пустотообразователь включает оболочку 1 из эластичного антиадге зионного материала, герметично соединен; ную посредством хомута 2 с приспособле нием для подачи и отвода сжатого воздуха. Приспособление для подачи и отвода сжатого воздуха выполнено в виде полого кор: пуса 3 с навинченным на него съемным штуцером 4 и пропущенного через канал в последнем направляющего штока 5 с цилинд, рической головкой 6, имеющей сквозные про,, дольные проточки. Направляющий шток 5

; размещен внутри оболочки 1, которая закреп-! лена на съемном штуцере 4 и нижнем конце . 7 направляющего штока 5. Цилиндрическая головка 6 установлена в полости корпуса 3 с возможностью скольжения внутри него и соосно с ним. Корпус 3 каждого пустотообразователя закреплен на кронштейне 8, установленном на стойке 9, которая, в свою очередь, закреплена на вибростоле 10, на котором размещена форма l l. Кронштейн 8 может вертикально перемещаться по стойкам

9 с помощью подвижной опоры 12.

Надувной пустотообразователь готовят к работе следующим образом.

На корпус 3 навинчивают съемный штуцер 4 с оболочкой 1, герметично соединенной со съемный штуцером 4 хомутом 2, и направляющим штоком 5, цилиндрическую головку 6 которого перед навинчиванием съемного штуцера вводят внутрь корпуса 3.

Последний крепят на кронштейне 8 и присоединяют к нему шланг 13 для подачи и отвода сжатого воздуха.

Кронштейн 8 с пустотообразователем устанавливают в заданное положение формы 11. Затем в пустотообразователь подают сжатый воздух, под действием которого оболочка 1 расширяется, принимая требуемую форму и размеры. Расширяясь в

2 направлении продольной оси корпуса 3, она вытягивает из корпуса 3 направляющий шток

5, который за счет соединения его конца ? с оболочкой 1, препятствует отклонению продольной осевой линии образуемой пустоты от геометрической оси корпуса 3, увеличивая -тем самым точность установки пустотообразователя и повышая сопротивление расширенной. сжатой средой оболочки 1 воздействию на нее поступающей в форму 11

10 бетонной смеси 14, оказывающей на участки поверхности оболочки 1 неравномерное давление.

После заполнения формы 11 бетонной смесью 14 формуют изделие.

По достижении изделием необходимой прочности из оболочки 1 отводят сжатый воздух, вакуумируя внутреннюю полость оболочки 1. При этом она сжимается вокруг направляющего штока 5, возвращающегося в первоначальное положение.

Диаметр корпуса 3 выбирается таким, чтобы оболочка 1, сжавшаяся вокр;:r направляющего штока 5, имела в поперечном сечении максимальный размер: меньший или равный диаметру корпуса 3, что позволяет

25 извлечь оболочку 1 вместе со съемной головкой 6, не повреждая поверхности оболочки 1. Для извлечения оболочки кронштейн 8 с помощью подвижной опоры 12 поднимают вверх и корпус 3 вместе с оболочкой 1 вынимают из изделия.

Формула изобретения

Надувной пустотообразователь содержащий оболочку из эластичного материала, герметично соединенную с приспособлением для подачи и отвода сжатого воздуха, отличающийся тем, что, с целью обеспечения надежной фиксации, упрощения установки и удобства извлечения пустотообразователя, приспособление для подачи и от40 вода сжатого воздуха выполнено в виде полого корпуса со съемным штуцером и пропущенного через канал в последнем направляющего штока с размещенной в полости корпуса цилиндрической головкой, причем направляющий шток размещен внут4> ри оболочки, которая закреплена на штуцере и нижнем конце штока.
