Реферат



Изобретение относится к области обработки камня и может быть использовано в станках для раскалывания каменных блоков при изготовлении изделий с колотой фактурой. Целью изобретения является расширение технологических возможностей. Поставленная цель достигается тем, что в устройстве, включающем корпус 1, пассивные 2 и адаптивные 3 клинья, установлены регулируемые фиксаторы 4, ограничивающие величину перемещения клиньев и, как следствие , перемещения рубящих ножей. При этом рубящие ножи входят в контакт со всей поверхностью раскалываемого камня. 2 ил. S со со со о 7

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

„„SU„„1391904 А1 (5ц 4 В 28 D 1/26

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (21) 4039746/29-33 (22) 24.03.86 (46) 30.04.88. Бюл. № 16 (71) Институт автоматики АН КиргССР (72) О. Д. Алимов, С. Абдраимов, М. Т. Мамасаидов, А. Я. Хохлов и О. Ю. Сирмбард (53) 679.862 (088.8) (56) Алимов О. Д. и др. Техника и технология добычи и переработки природного камня, Фрунзе, 1984, с. 84 (54) РАБОЧИЙ ОРГАН СТАНКА ДЛЯ

РАСКАЛЫВАНИЯ КАМНЯ (57) Изобретение относится к области обработки камня и может быть использовано в станках для раскалывания каменных блоков при изготовлении изделий с колотой фактурой. Целью изобретения является расширение технологических возможностей.

Поставленная цель достигается тем, что в устройстве, включающем корпус 1, пассивные

2 и адаптивные 3 клинья, установлены регулируемые фиксаторы 4, ограничивающие величину перемещения клиньев и, как следствие, перемещения рубящих ножей. При этом рубящие ножи входят в контакт со всей поверхностью раскалываемого камня.

2 ил.

1391904

Формула изобретения

Составитлв В.Моисеев

Редактор Н. Слободяник Техред И. Верес Корректор М. Шароши

Заказ 1793/20 Тираж 528 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

1! 3035, Москва, Ж вЂ” 35, Раугиская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4

Изобретение относится к области обработки камня и может быть использовано в с анках для раскалывания каменных блоков при изготовлении изделий с колотой фактурой.

Целью изобретения является расширение технологических возможностей.

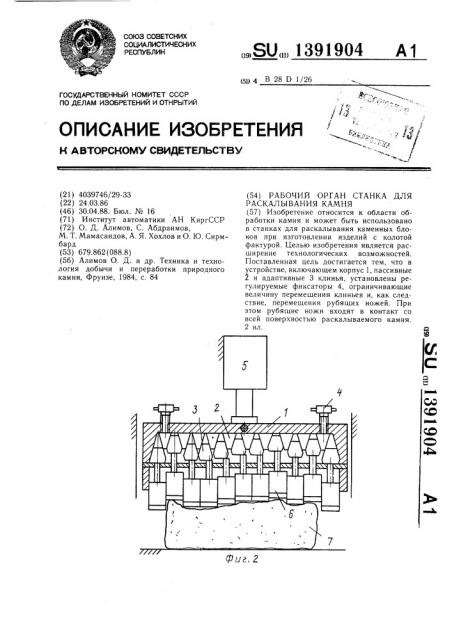

На фиг. 1 показано устройство в исходном положении, общий вид; на фиг. 2 — то же в начале раскалывания, общий вид.

Рабочий орган включает корпус 1, в котом на направляющих установлены пассивые клинья 2, между которыми смонтироны адаптивные клинья 3. Пассивные инья фиксируются в исходном положеии при помощи регулируемых фиксатоов 4.

Устройство работает следующим образом.

Под действием гидроцилиидра 5 рабочий рган перемещается в вертикальной плоскоти до момента, когда один из колющих ноей 6 начнет контактировать с наивысшей очкой каменного блока 7. Первый нож, ступивший. в контакт с камнем, перемеает адаптивный клин 3 в вертикальной и оризонтальной плоскостях, при этом перемеаются и пассивные клинья. Затем в контакт с блоком камня входит второй нож и так далее до тех пор, пока с заготовкой не будут контактировать все рубящие ножи.

При этом пассивные клинья занимают крайнее верхнее положение, а адаптивные клинья — крайнее нижнее. Дальнейшее перемещение рабочего органа приводит к расколу камня.

При обработке каменных блоков небольших размеров или с невысокой степенью погрешности формы при помощи регулируемых фиксаторов осуществляк)т ограничение хода пассивных и, следовательно, адаптивных клиньев, ограничивая тем самым величину вертикального перемещения рубящих ножей.

При этом количество регулируемых фиксаторов зависит от номеклатуры и размеров раскалываемых блоков.

Рабочий орган станка для раскалыва20 ния камня, включающий корпус с установленными в нем рубящими клиньями, контактирующими с пассивными клиньями, отличающийся тем, что, с целью расширения технологических возможностей, рабочий орган станка снабжен регулируемыми фиксаторами ограничения хода пассивных клиньев, каждый из которых выполнен в виде клина и контактирующего с нажимным винтом.
