Мозаичная печатающая головка

Мозаичная печатающая головка

Иллюстрации

Показать все

Реферат



Изобретение относится к оргтехнике и может быть использовано в мот заичных печатающих устройствах. Мозаичная печатающая головка содержит электропроводящий корпус 1 с полостями 2 и каналами 3, заполненными электрореологической жидкостью. В полостях расположены электроды 5. На рабочем торце корпуса укреплена гибкая мембрана 4., а примьжаюпще к каналам участки мембраны служат печатакяцими элементами. При подаче электрического импульса на электроды электрореологическая жидкость, объем к-рой увеличивается , выгибает мембрану в местах примыкания мембраны к каналам корпуса, тем самым производя удар по бумаге через красящую ленту. 1 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИН

80» 1391951 А1 (sD 4 В 41 Л 3/10

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И OTHPblTHA

/ 3®л, ОПИСАНИЕ ИЗОБРЕТЕНИЯ/ -

К АВТОРСКОМУ(СВИДЕТЕЛЬСТВУ

Ф (21) 4080081/24-12 (22) 23.06.86 (46) 30.04.88. Бюл. N - 16 (72) А.В.Лысенков, Б.И.Саяпин, Л.А.Зеленковский и Г.А.Езерский (53) 681.8 (088.8) (56) Авторское свидетельство СССР

У 596487, кл. В 41 J 3/10, 1978.

3 (54) МОЗАИЧНАЯ ПЕЧАТАЮЩАЯ ГОЛОВКА

1 (57) Изобретение относится к оргтехнике и может быть использовано в мозаичных печатающих устройствах. Мозаичная печатающая головка содержит электропроводящий корпус 1 с полостями 2 и каналами 3, заполненными электрореологической жидкостью. В полостях расположены электроды 5. На рабочем торце корпуса укреплена гибкая мембрана 4, а примыкающие к каналам участки мембраны служат печатающими элементами. При подаче электрического импульса на электроды электрореологическая жидкость, объем к-рой увеличивается, выгибает мембрану в местах примыкания мембраны к каналам корпуса, тем самым производя удар по бумаге через красящую ленту. 1 ил.

1391951

Формула изобретения

Составитель А.Писемский

Техред И.Верес Корректор Н. Король

Редактор M.Áàíäóðà

Заказ !856/23 Тираж 352 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий .

113035, Москва, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, r. Ужгород, ул. Проектная, 4

Изобретение относится к оргтехнике и может быть использовано в печатающих устройствах.

Целью изобретения является упро5 щение конструкции печатающего устройства.

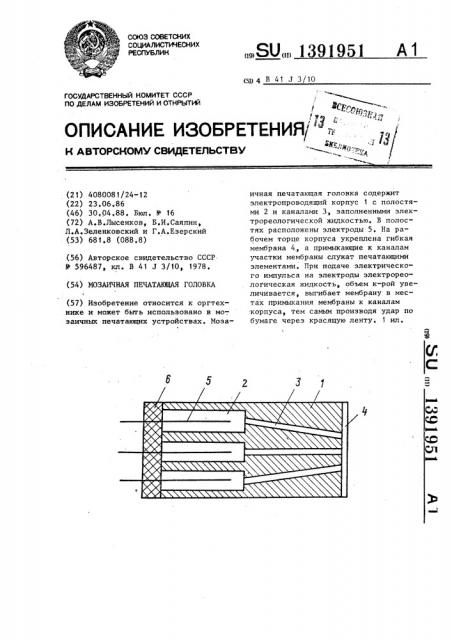

На чертеже изображена печатающая головка, разрез.

Мозаичная печатающая головка сод ржит электропроводящий корпус 1, в полостях 2 и каналах 3 которого сод ржится электрореологическая жидк сть, гибкую мембрану 4, примыкающую! к каналам 3 корпуса 1, в которых раси ложены электроды 5, удерживающиеся в корпусе посредством закрепленной н корпусе 1 диэлектрической пластин 6. 20

Устройство работает следующим обр зом.

При выборочной подаче импульсов н пряжения на соответствующие электр ды между электродами 5 и корпусом

1 возникает электрическое поле, под, действием электрического поля электрореологическая жидкость увеличивает свой объем, а так как каналы 3 с одной стороны заглущены гибкой мембраной, то электрореологическая жидкость выгибает мембрану, давит через красящую ленту на бумагу и оставляет точечный след на бумаге. При одновременной подаче нескольких импульсов на определенные электроды можно сразу получить требуемое изображение

Мозаичная печатающая головка, содержащая корпус, имеющий каналы и полости, заполненные жидкостью, в которых установлены электроды, печатающие элементы, примыкающие к каналам корпуса, и установленную на рабочем торце корпуса мембрану, о т л и ч аю щ а я с я тем, что, с целью упрощения конструкции, мембрана выполнена сплошной, а печатающими элементами служат примыкающие к каналам корпуса участки мембраны, при этом полости и каналы корпуса печатающей головки заполнены электрореологической жидкостью.
