Устройство для защиты от биологического обрастания подводной части плавсредства

Устройство для защиты от биологического обрастания подводной части плавсредства

Иллюстрации

Показать все

Реферат



Изобретение относится к судостроению. Цель изобретения - повышение надежности и экономичности защиты, а также упрощение конструкции. Устройство содержит береговую передвижную электролизную установку , сообщенную с распределителями 5 защитного реагента, размещенными на плавсредстве . Распределители 5 выполнены наборны.ми из унифицированных Т-образных секций, имеющих жесткие горизонтальные участки 8, соединенные между собой и расположенные вдоль бортов плавсредства выще ватерлинии, и гибкие вертикальные участки 9, снабженные направленными в разные стороны выпускными отверстиями. Гибкие участки 9 плотно прижаты с помощью растяжек 11 к подводной части плавсредства. Участки 9 распределителей левого и правого бортов направлены навстречу друг другу, достигая диаметральной плоскости плавсредства , и расположены со сдвигом, равным половине шага между соседними участками . Защитный реагент поступает в участки 9 и через выпускные отверстия омывает защищаемую часть корпуса судна. 3 ил. (Л

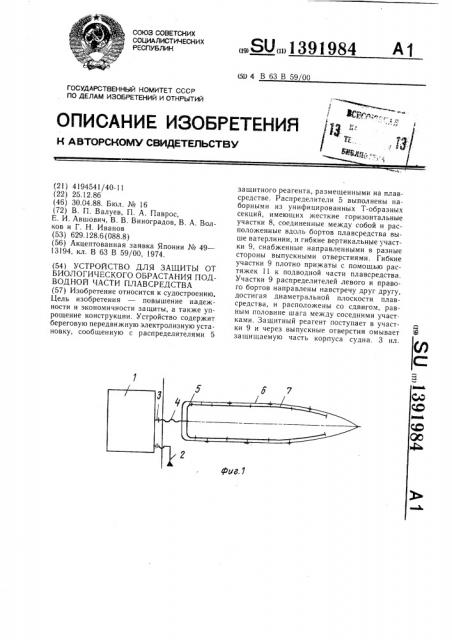

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

„„SU, 1391984 (5D 4 В 63 В 59 00

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

H А ВТОРСНОМ,Ф СВИДЕТЕЛЬСТВУ иг.

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (2I) 4194541/40-11 (22) 25.12.86 (46) 30.04.88. Бюл. № 16 (72) В. П. Валуев, П. А. Паврос, Е. И. Авшович, В. В. Виноградов, В. А. Волков и Г. Н. Иванов (53) 629.128.6 (088.8) (56) Акцептованная заявка Японии № 49—

13194, кл. В 63 В 59/00, 1974. (54) УСТРОЙСТВО ДЛЯ ЗАЩИТЫ ОТ

БИОЛОГИЧЕСКОГО ОБРАСТАНИЯ ПОДВОДНОЙ ЧАСТИ ПЛАВСРЕДСТВА (57) Изобретение относится к судостроению, Цель изобретения — повышение надежности и экономичности защиты, а также упрощение конструкции. Устройство содержит береговую передвижную электролизную установку, сообщенную с распределителями 5 защитного реагента, размещенными на плавсредстве. Распределители 5 выполнены наборными из унифицированных Т-образных секций, имеющих жесткие горизонтальные участки 8, соединенные между собой и расположенные вдоль бортов плавсредства выше ватерлинии, и гибкие вертикальные участки 9, снабженные направленными в разные стороны выпускными отверстиями. Гибкие участки 9 плотно прижаты с помощью растяжек 11 к подводной части плавсредства.

Участки 9 распределителей левого и правого бортов направлены навстречу друг другу, достигая диаметральной плоскости плавсредства, и расположены со сдвигом, равным половине шага между соседними участками. Защитный реагент поступает в участки 9 и через выпускные отверстия омывает защищаемую часть корпуса судна. 3 ил.

1391984

Изобретение относится к судостроению, частности к устройствам для зашиты от иологического обрастания подводной части лавсредства, находящегося на длительной стоянке.

Цель изобретения — повышение надежности и экономичности защиты, а также уп1)ошение конструкции.

На фиг. 1 изображена схема устройства ля защиты; на фиг. 2 — схема соединения крепления Т-образных секций распределиелей защитного реагента; на фиг. 3 — схеа взаимного расположения нисходящих ветвей распределителей с выпускными от ерстиями.

Электролизная установка (не показана) азмешена в береговом передвижном поме ении 1 (в случае необходимости может

1зыть расположено на борту плавсредства) и сообщена заборным патрубком 2 с морем, а выходным патрубком 3. подсоединена с помо шью гибкого шланга 4 к распределителю 5, защитного реагента, расположенному на, плавсредстве 6. Распределитель выполнен наборным из унифицированных Т-образных, ñåêöèé 7, имеющих жесткие горизонтальные участки 8, соединенные между собой в необходимом наборе, и гибкие вертикальные участки 9, снабженные выпускными отверстиями 10, направленными в разные стороны. Гибкие участки 9 плотно прижаты к корпусу плавсредства 6 с помощью растяжек 11. Участки 9 распределителей левого и правого бортов направлены навстречу друг другу, достигая диаметральной плоскости плавсредства, и расположены со сдвигом, равным половине шага между соседними участками.

Устройство работает следующим образом.

Морская вода забирается через заборный патрубок 2, проходит электролиз и получаемый зашитный реагент через выходной патрубок 3 подается с помощью гибкого шланга 4 к распределителю 5, расположен2 ному на плавсредстве 6. От распределителя 5, набранного из унифицированных

Т-образных секций, реагент поступает в гибкие участки 9, плотно прижатые к корпусу плавсредства 6 с помошью растяжек 11, и через выпускные отверстия 10, направленные в разные стороны вдоль корпуса навстречу друг другу, омывает защищаемую часть корпуса судна, чем предотврашается биологическое обрастание.

Формула изобретения

Устройство для зашиты от биологического обрастания подводной части плавсредства, находяшегося на длительной стоянке, содержашее передвижную электролизную установку, сообщенную с распределителями зашитного реагента, имеющими выпускные отверстия, отличающееся тем, что, с целью повышения надежности и экономичности зашиты, а также упрощения конструкции, распределители включают в себя

Т-образные секции, горизонтальные участки которых расположены вдоль каждого борта плавсредства выше действующей ватерлинии и гидравлически сообщены друг с другом, а вертикальные участки выполнены гибкими и снабжены растяжками, один конец каждой из которых закреплен на свободном конце вертикального участка, а

30 другой — на противоположном борту плавсредства между соседними вертикальными участками, при этом вертикальные участки, расположенные на одном борту плавсредства, смешены B плане относительно вертикальных участков другого борта на расстояние, равное половине шага между соседними вертикальными участками одного борта, причем свободные концы вертикальных участков расположены в районе диаметральной плоскости плавсредства, а выпускные отверстия направлены в разные стороны вдоль бортов плавсредства.

1391984

Составитель Ю. Серов

Редактор М. Бандура Техред И. Верес Корректор В. Гирняк

Заказ 1796/24 Тираж 396 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4, 5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4
