Устройство для передачи изделий между рольгангами, расположенными на разных уровнях

Устройство для передачи изделий между рольгангами, расположенными на разных уровнях

Иллюстрации

Показать все

Реферат



Изобретение относится к транспортному оборудованию и м.б. использовано в промышленности строительных материалов, например в устройстве для передачи изделий строительной керамики . Цель изобретения - повышение надежности работы. На тяговых элементах бесконечного вертикально замкнутого конвейера (К) 1 с равномерным шагом, кратным расстоянию по высоте между верхним рольгангом (Р) 2 и нижним Р 3, закреплены грузонесущне полки 4. Тяговые элементы выполнены в виде нескольких расположенных одна внутри другой синхронно перемещающихся от электродвигателя 7, редуктора 8 и звездочек 9 ветвей (В) 10-12. При этом В 10, 11 проходят i сл

СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК (19) (Н) (su 4 В 65 G 47/52

ОПИСАНИЕ ИЗОБРЕТЕНИЯ фиЕ. Т

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4118323/27-03 ,(22) 16.09.86 (46) 30.04.88. Бюл. 1(16 (71) Государственный научно-исследовательский институт строительной керамики (72) А.Г. Эндеберя (53) 621.867 (088.8) (56) Авторское свидетельство СССР

Р 232118, кл. В 65 G 47/52, 1967.

Авторское свидетельство СССР

У 716936, кл. В 65 G 47/52, 1978.

Авторское свидетельство СССР

В 1006344, кл. B 65 G 47/529 1980. (54) УСТРОЙСТВО ДЛЯ ПЕРЕДАЧИ ИЗДЕЛИЙ МЕЖДУ РОЛЬГАНГАМИ, РАСПОЛОЖЕННЫМИ НА РАЗНЫХ УРОВНЯХ (57) Изобретение относится к транспортному оборудованию и м.б. использовано в промышленности строительных материалов, например в устройстве для передачи изделий строительной керамики. Цель изобретения — повышение надежности работы. На тяговых элементах бесконечного вертикально замкнутого конвейера (К) 1 с равномерным шагом, кратным расстоянию по высоте между верхним рольгангом (Р)

2 и нижним P 3, закреплены грузонесущие полки 4. Тяговые элементы выполнены в виде нескольких расположенных одна внутри другой синхронно перемещающихся от электродвигателя 7, редуктора 8 и звездочек 9 ветвей (В)

10-12. При этом В 10 11 проходят

1392007 между роликами Р 3. Расстояние между

В 10-12 равно расстоянию между роликами Р 2 и 3. Полки 4 выполнены в виде стержней, установленных на В

10-12 с возможностью ра.сположения в одной горизонтальной глоскости на их вертикальных чахотках, В зоне Р

2 установлен толкатель 5, на уровне

Р 2 и 3 со стороны К 1 — датчики 6, Изобретение относится к транспортному оборудованию и может быть использовано в промыш- енности строительных матери алов, например в у стройстве для передачи изделий строктельной керамики с сдного конвейера на другой, имеющий гротивоположное направление движения и расположенный на,цругом уровне.

Целью изобретения является повышение надежности работы.

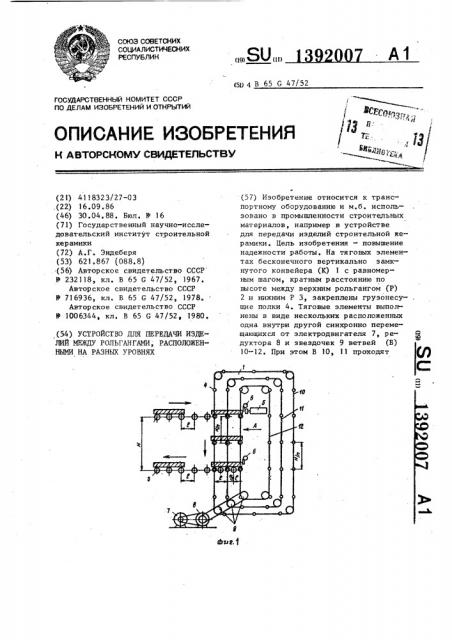

На фиг. 1 показано предлагаемое устройство, общий вид; на фиг. 2 вид А на фиг. 1.

Устройство для передачи изделий, например керамических плиток, состоит из бесконечного вертикальнозаьаснутого конвейера. 1, .на тяговых элементах (цепях1 которого г равномерным шагом, кратным расстоянию по высоте между верхним рольгангом

2 и нижним рольгенгом 3, закреплены грузонесущие полки 4„ и расположенного в зоне верхнегс рольганга 2 толкателя 5, На уровнях рольгангoB 2 и 3 со стороны конвейера 1 установлены датчики 6. Тяговые элементы выполнены в виде нескольких расположенных одна внутри другой синхронно перемещающихся от электродвигателя 7, рет. дуктора 8 и одинаковых размеров звездочек 9 ветвей 10, ll,и 12, проходящих, кроме внутренней 12, между роликами нижнего ролъгапга 3. Расстояние между ветвями 10, 11 и 12 равно расстоянию между роликами рольгангов 2 и 3, Грузонесущие полки выполнены в виде стержней, усганов1О- l 2 с возможносПри поступлении плиток на полки 4 неподвижного К 1 они соприкасаются с датчиком 6. Последний включает электродвигатель 7 и К 1 перемещается вниз, При перемещении полок 4 плич ки с расположенной ниже полки 4 опускаются на вращающиеся ролики Р 3 и перемещаются в противоположном направлении. 2 ил. тью расположения в одной горизонтальной плоскости на их вертикальных участках.

На фиг. 1 обозначены: Н вЂ” расстояние между рольгангами 2 и 3; 1 расстояние между ветвями 10, 11 и 12 и роликами рольгангов 2 и 3; Н/п расстояние между грузонесущими полj0 ками 4.

Устройство для передачи иэделий между рольгангами, расположенными на разных уровнях, работает следующим образом, Керамические плитки, перемещаемые по верхнему рольгангу 2, поступают на стержневые грузонесущие галки 4 бесконечного вертикально-замкнутого

20 конвейера 1,, в момент поступления плиток находящегося в неподвижном состоянии. При размещении плиток на грузонесущей полке 4 конвейера 1 плитки соприкасаются с датчиком 6, который включает электродвигатель 7, и цепной бесконечный вертикально-замкнутый конвейер 1 перемещается вниз (или вверх) на расстояние, равное расстоянию межцу груз оне сущими полЗО ками 4 конвейера 1, кратное расстоянию между верхним и нижним рольгангами 2 и 3. При перемещении грузонесущих полок 4 конвейера 1 плитки, находящиеся на полке, расположенной ниже, опускаются на вр ащающиеся ролики рольганга 3 и перемещаются по нему в противоположном (или в том же) направлении. В дальнейшем все операции повторяются. Стержни груз оке су 10 щих полок 4 конвейера l c âîáîä÷o проходят между роликами рольганга 3., так

1392007 шагу

3. как расстояние между ними равно установки роликов на рольганге

При перемещении вверх плитки ны проталкиваться на рольганг 2 кателем 5 по сигналу от датчика долж тол6. 5

Формула из обр ет ения

Составитель Б. Толчанов

Техред; М.Моргентал Корректор Л. Пилипенко

Редактор А. Долинич

Тираж 787 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Заказ 1859/25

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4

Устройство для передачи иэделий между рольгангами, расположенными на разных уровнях, включающее бесконечный вертикально-замкнутый конвейер с грузонесущими полками, закрепленными на тяговых элементах бесконечно- 15 го вертикально-замкнутого конвейера с шагом, кратным расстоянию между рольгангами, и расположенный в зоне верхнего рольганга толкатель, о т— л и ч а ю щ е е с я тем, что, с целью повышения надежности работы, тяговые элементы выполнены в виде нескольких расположенных одна внутри другой синхронно перемещающихся ветвей, проходящих, кроме внутренней, между роликами нижнего рольганга и расстояние между которыми равно расстоянию между роликами рольгангов, при этом грузонесущие полки выполнены в виде стержней, установленных на ветвях с возможностью расположения в одной горизонтальной плоскости на их вертикальных участках.
