Реферат



Изобретение относится к текстильной промышленности - к устройству для очистки гребенного механизма ленточной машины - и позволяет повысить эффективность очистки гребенных планок. Устройство содержит неподвижно установленный полый вал с продольной прорезью, расположенной со стороны отсасываюш.его патрубка. Вал связан с системой нагнетания воздуха в его полость. На валу посредством подшипников установлена обойма с пучками шетины на цилиндрической поверхности, кинематически связанная с гребенным механизмом. На обойме выполнены равномерно расположенные между пучками шетины сквозные воздухонаправляюш,ие отверстия для сдува волокон с пучков шетины в отсасывающий патрубок. Обойма с валом частично размешены в отсасываюшем патрубке. Воздухонаправляюшие отверстия в продольном сечении обоймы наклонены к пучкам шетины. 1 з.п.ф-лы, 2 ил. (Л

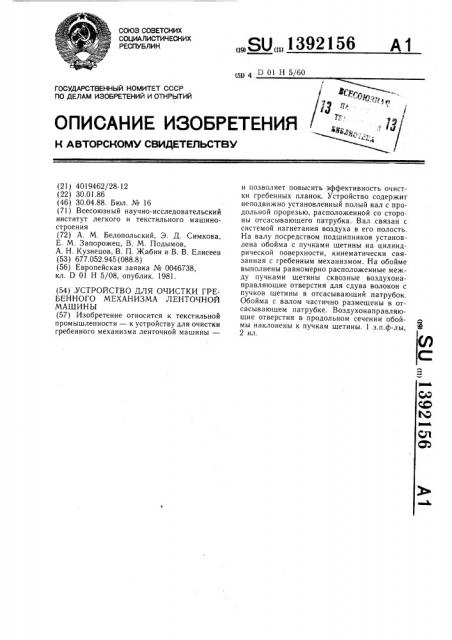

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

511 4 D 01 Н 5/60

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

Н А BTOPCHOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ ССС Р

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4019462/28-12 (22) 30.01.86 (46) 30.04.88. Бюл. № 16 (71) Всесоюзный научно-исследовательский институт легкого и текстильного машиностроения (72) А. М. Белопольский, Э. Д. Симкова, Е. М. Запорожец, В. М. Подымов, А. Н. Кузнецов, В. П. Жабин и В. В. Елисеев (53) 677.052.945 (088.8) (56) Европейская заявка № 0046?38, кл. D 01 H 5/08, опублик. 1981. (54) .УСТРОЙСТВО ДЛЯ ОЧИСТКИ ГРЕБЕННОГО МЕХАНИЗМА ЛЕНТОЧНОЙ

МАШИНЫ (57) Изобретение относится к текстильной промышленности — к устройству для очистки гребенного механизма ленточной машины—

„„SU„„1392156 А1 и позволяет повысить эффективность очистки гребенных планок Устройство содержит неподвижно установленный полый вал с продольной прорезью, расположенной со стороны отсасывающего патрубка. Вал связан с системой нагнетания воздуха в его полость.

На валу посредством подшипников установлена обойма с пучками щетины на цилиндрической поверхности, кинематически связанная с гребенным механизмом. На обойме выполнены равномерно расположенные между пучками щетины сквозные воздухонаправляющие отверстия для сдува волокон с пучков щетины в отсасывающий патрубок.

Обойма с валом частично размещены в отсасывающем патрубке. Воздухонаправляющие отверстия в продольном сечении обоймы наклонены к пучкам щетины. 1 з.п.ф-лы, 2 ил.

1.392156

Изобретение относится к текстильной промышленнасти и касается устройства для очистки гребенного механизма ленточной машины.

Цель изобретения — повышение эффективности очистки гребенных планок.

На фиг. 1 изображен гребенной механнзм с устройством для его очистки; на фиг. 2 — разрез А — А на фиг. 1.

Устройство содержит неподвижно устан вленный полый вал 1 с продольной прор зью 2, связанный с системой нагнетан я 3 в его полость воздуха. На валу пос1гедством подшипников 4 установлена с образованием кольцевого зазора 5 обойма 6, выполненная из стального цилиндра 7 и закрепленного на нем шурупами 8 деревянного цилиндра 9, на котором закреплены пучки щетины 10. Обойма кинематически посредством зубчатого колеса 11 связана с гребенным механизмом 12 и вместе с валом частично размещена в отсасывающем патрубком 13.

Вал установлен таким образом, что его продольная прорезь размещена со стороны отсасывающего патрубка 13.

На обойме выполнены равномерно расположенные между пучками щетины 10 сКвозные воздухонаправляющие отверстия

14, оси которых в продольном сечении обойМы наклонены к пучкам щетины.

Устройство размещается в зонах изменения направления движения гребенных планок 15, а величина заглубления в них пучков щетины регулируется путем перемещения устройства по направляющим.

Устройство работает следующим образом.

В процессе контролирования волокон в вытяжном приборе 16 ленточной машины гребенными планками 15 они захватывают оТдельные волокна. При прохождении гребенных планок зоны расположения обоймы ее пучки щетины очищают гребенные планки от волокон. Находящиеся на пучках щетины волокна при подходе вследствие вращения обоймы к зоне расположения продольной прорези вала попадают под воздействие выходящего из прорези вала воздушного потока при совпадении с ей отверстий обоймы. В результате этого волокна снимаются с пучков щетины и отсасываются в патрубок 13.

Вследствие однонаправленного движения выходящей из обоймы воздушной струи при ее совпадении с рядом отверстий обоймы создается импульс аэродинамического воздействия на находящиеся на пучках щетины волокна, чем обеспечивается надежное удаление с обоймы волокон, предотвращается скапливание на ней волокон и качественная очистки гребенных планок при последующем их подходе к пучкам щетины.

Сочетание нагнетаемого и отсасываемого воздушного потоков способствует увеличению силы аэродинамического воздействия на волокне и соответственно повышению эффективности их удаления и очистки всего гребенного механизма.

Формула изобретения !. Устройство для очистки гребенного механизма ленточной машины, содержащее установленную на валу, частично размещенную в отсасывающем патрубке и кинематическую связанную с гребенным механизмом, обойму с пучками щетины на цилиндрической поверхности для очистки гребенных планок гребенного механизма, отличающееся тем, что„с целью повышения эффективности очистки гребенных планок, вал выполнен полым с продольной прорезью, имеет систему нагнетания воздуха в его полость и установлен неподвижно с размещением продольной прорези со стороны отсасывающего патрубка, а на обойме выполнены равномерно расположенные между пучками щетины сквозные воздухонаправляющие отверстия.

2. Устройство по п. 1, отличающееся тем, 40 что оси воздухонаправляющих отверстий в продольном сечени и обойм ы на клонены к пучкам щетины.

1392l56

А-A фиг. Я
