СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУбЛИН (19) (11) А1 (5)) 4 Е 02 В 3/02

ГОСУДАРСТВЕННЫЙ HOMHTET СССР

ПО ДЕЛАМ ИЗОбРЕТЕНИЙ И ОТНРЫТИЙ

ЗСР ()»;,-,, ОПИСЯНИК ИЗОБРЕТЕНИЯ . ;:К A ВТОРСКОМУ СВИДЕТЕПЬСТВУ е в б 656

V$j

v vg б б

7 Ф

ЬЭ

Q0.

М, /

Фиг. g (2i) 3865580/29-15 (22) 11.03.85 (46) 30.04.88. Бюл. Р 16 (71) Ивано-Франковское управление осушительных систем и противопаводковых сооружений (72) Е.Т.Городецкий, В.И.Кулацкий и Л.И.Форович (53) 627.421 (088.8) (56) Бегам Л.Г. и др. Регулирование водных потоков при проектировании дорог. M. Транспорт, 1977, с. 90-98. (54) БИОЛОГИЧЕСКАЯ ЗАСТРОЙКА РУСЕЛ

РЕК (57) Изобретение относится к гидротехнике и может быть использовано при защите русел рек от размыва.

Цель изобретения — повыпение эффективности работы. Биологическая застройка русел рек включает ряды древесно-кустарниковой растительности, составляющие массив и образующие по периметру его зубчатые полосы 5. Ряды зубчатык полос выполнены из уплотненной посадки древесно-кустарнико1392 вой растительности и снабжены в гоЛовной части жесткими энергогасящими элементами 10. Сам массив выполнен в виде ломаной (ступенчатой) линии, во внутренней части имеет полые ячейки. Массив может быть выполнен также и клиновидными рядами древеснокустарниковой растительности, расположенными в шахматном порядке. По гок при подходе к массиву древесноустарниковой растительности разделяется на две части. При попадании одной части потока на массив 1 он расчленяется рядами в верхнем бьефе и формируется в входных каналах на равновеликие порциональные течения, которые, равномерно распределяясь на массиве 1, обеспечивают стабильное протекание энергогасящего и отфильтровочного процесса. При этом предотвращается возникновение на массиве 1 сбойности течения косоструйности и нарушение единства и качества его состояния. 5 з.п.ф-лы, 9 ил.

Изобретение относится к гидротехнике и может быть использовано при защите русел рек от размыва.

Цель изобретения -- повышение эффективности работы.

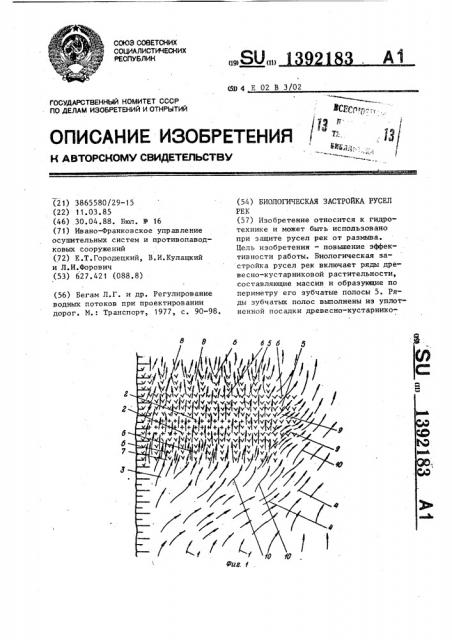

На фиг. 1 изображен массив древесно-кустарниковой растительности со смещенными рядами, образующими собой по периметру зубчатые полосы, вид 1п сверху; на фиг. 2 — то же, с выполнением рядов зубчатых полос из уплотненной посадки древесно-кустарниковой растительности и снабженных энергогасящими элементами, вид сверху; на фиг. 3 — разрез А--Л на фиг. 2; на фиг. 4 — то же„ при выполнении массива растительноcòè ступенчатой ,формы в плане, вид сверху; на фиг,5— то же, при выполнении внутренней час- 20 ти массивов с полыми ячейками, вид сверху; на фиг. 6 — разрез Б-Б на фиг. 5; на фиг. 7 - то же, продольный разрез, при выполнении полых ячеек русла; на фиг. 8 — то же, при образо- 25 вании массива клиновидными рядами, вид сверху; на фиг. 9 — то же, фрагмент работы клиновидных рядов, вид сверху.

Проходящии через массив древесноЗО кустарниковой растительности 1 поток разделяется на две части, одну часть

3, проходящую через массив, и другую

4, огибающую его. Массив 1 выполнен по периметру в виде зубчатой контур- 35 ной полосы 5. Разделительные ряды 6 растительности, являющиеся рассекателями части 3 потока, образуют между собой входные каналы 7 со стороны верхнего бьефа и выходные каналы 8 со стороны нижнеro бьефа. Эти ряды образуют торцовые каналы 9 ° Ряды 6 зубчатых полос 5 выполнены с уплотненной посадкой древесно-кустарниковой растительности и снабжены жесткими энергогасящими элементами 10, С целью улучшения условий пропуска паводка по руслу, массив древеснокустарниковой растительности 2 может быть посажен в плане и по ломаной линии, имеющей ступенчатую форму, причем кажцая последующая в сторону русла расположена со смещением относительно предыдущей по течению потока (фиг.4). Внутренняя часть массива древесно-кустарниковой растительности 2 выполнена с полыми ячейками 11 и имеет в плане решетчатую форму (фиг.5,6), причем ячейки выполнены в плане с размерами, уменьшающимися в сторону русла (фиг.7). А полые ячейки 11 служат в качестве накопителей наносов 12.

С целыа повышения эффективности гашения энергии потока, особенно в придонном его слое, массив может быть посажен клиновидными рядами 13, расположенными в шахматном порядке с образованием накопительных карманов

14 (фиг.8,9).

Процесс работы биологической застройки русел происходит следующим образом.

Поток 2 при подходе к массиву древесно-кустарниковой растительности разделяется на две части 3 и 4. При

1392183 попадании части 3 потока на массив 1 он расчленяется рядами 6 в верхнем бьефе и формируется в входных каналах на равновеликие порциональные течения, которые, равномерно. распределяясь на массиве 1, обеспечивают стабильное протекание энергогасящего и отфильтровочного процесса, так как при этом предотвращается возник- 1р новение на массиве 1 сбойности течения косоструйности и нарушение единства и качества его состояния. Одновременно с этим, выходные каналы

8 обеспечивают эффективную работу массива по отношению к формированию им наносов и безопасному пропуску отфильтрованных слоев потока 3.

При выходе из массива 1 порционных течений части 3 потока, он вто- 20 рично расчленяется рядами 6 в нижнем бьефе, обеспечивая более мягкое схождение струй за массив.

Зубчатая полоса 5 обеспечивает .Лучшее перераспределение твердого 25 стока в зоне произрастания растительности, так как раздельные ряды 6. глубоко вклинивающиеся в подходящий к массиву поток производят большой перехват наносов иэ огибающих массив струй. Движение огибающих струй в непосредственной близости от мас-сива имеет S-образное очертание и переходит из поперечного направления в продольное, которое предотвращает возникновение поперечных тече35 ний.

Формула изобретения

1. Биологическая застройка русел рек, включающая массив древесно-кустарниковой растительности, посаженной рядами поперек русла, о т л и— ч а ю щ а я с я тем, что, с целью повышения эффективности работы, ряды древесно-кустарниковой растительности посажены со смещением друг относительно друга в продольном и поперечном направлениях и с образованием по периметру массива зубчатой контурной полосы.

2. Застройка по п.1, о т л и— ч а ю щ а я с я тем, что ряды зубчатых полос выполнены с уплотненной посадкой древесно-кустарниковой растительности и снабжены жесткими энергогасящими элементами, установленными по периметру массива.

3. Застройка по пп. 1 и 2, о т .л и ч а ю щ а я с я тем, что массив древесно-кустарниковой растительности посажен в плане по ломаной линии, имеющей ступенчатую форму, причем каждая последующая в сторону русла ступень массива расположена со смещением относительно предыдущей по течению потока.

4. Застройка по пп. 1-3, о т л ич а ю щ а я с я тем, что внутренняя часть массива древесно-кустарниковой растительности выполнена с полыми ячейками и имеет в плане решетчатую форму.

5. Застройка по пп. 1-4, о т л ич а ю щ а я с я тем, что полые ячейки выполнены переменного сечения в плане с размерами, уменьшающимися в сторону русла. б. Застройка по пп. 1-5, о т л ич а ю щ а я с я тем, что массив древесно-кустарниковой растительности посажен в плане клиновидными рядами, расположенными в шахматном порядке с образованием между собой накопительных карманов.

1392183

1392) 83

1 г ., )

/ч 1 ф1. 1ф V ф - -+ + + ÷÷)ó vVvv рч v ч y v v чч v ч,ч4ьр Ф+ ч v v v v v v v м м

v ÷ ì ÷ vip ч д ц . .,у/ ..y v (/1 „! ч 1а Г ч м

7, Рgr

A.ю

Ч v v

У у у

1(У

ve <

Yv YvVvv ф Кф)v у,р 1i V V ч у, Y.3v Гу

YYvvvч <чv мг чччvv Ys йу+ +Q9) ч+ +

+ 1ф)

+Y ч+ + >++++j+ + +ч

+Г (гvYY

vvvv vV ч Yv J у v

V v y

1 -y- < V!

392I83

1392183

1 /
