Способ перекрытия прорана русла реки при возведении перегораживающего сооружения

Способ перекрытия прорана русла реки при возведении перегораживающего сооружения

Иллюстрации

Показать все

Реферат



Изобретение относится к гидротехн1-гческому строительству. Цель изобретения - повышение надежности и снижение стоимости работ при больших конечных перепадах перекрытия в условиях ограниченной длины банкета. Сначала производят отсыпку в русло 1 карьерным камнем 2 до достижения в. проране 3 предельных для данного материала скоростей. Затем продолжают отсыпку материалом большей крупности 4 до достижения в проране 3 скоростей , нарушающих устойчивость отсыпаемого материала. В дальнейшем снижают расход через проран 3 посредством вьш1ерасположенного водораспределителя и уменьшают живое сечение прорана 3 до стабилизированных скоростей в нем, позволяющих произвести полное закрытие прорана. При этом крупность отсыпаемого материала не увеличивают. 4 ил. СП

СОЮЗ СОВЕТСНИК

СОЦИАЛИСТИЧЕСНИК

РЕСПУБЛИН (19) (11) (50 4 Е 02 В 7 06

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОбРЕТЕНИЙ И ОТНРЫТИЙ

®СР(,"=-;-,- ..

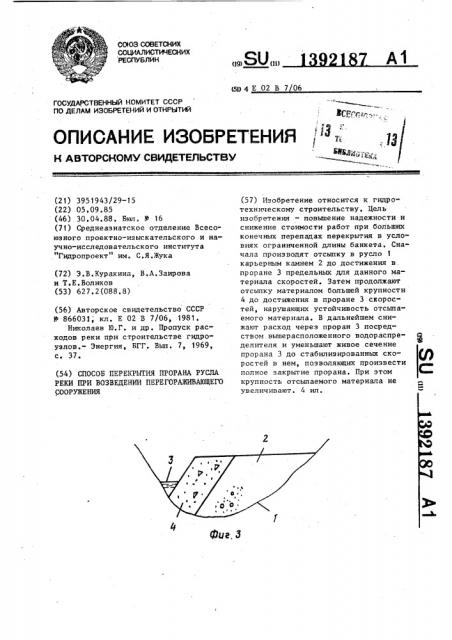

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К ABT0PCHGMV СВИДЕТЕЛЬСТВУ (72) Э.В.Куракина, В.А.Заирова и Т.Е.Воликов (53) 627.2(088.8) (56) Авторское свидетельство СССР

В 866031; кл. Е 02 В 7/06, 1981.

Николаев Ю.Г. и др. Пропуск расходов реки при строительстве гидроузлов." Энергия, БГГ. Вып. 7, 1969, с. 37. (21) 3951943/29-15 (22) 05.09.85 (46) 30.04.88. Бюп. Ф 16 (71) Среднеазиатское отделение Всесоюзного проектно-изыскательского и научно-исследовательского института

"Гидропроект" им. С.Я.Жука (54) СПОСОБ ПЕРЕКРЫТИЯ ПРОРАНА РУСЛА

РЕКИ ПРИ ВОЗВЕДЕНИИ ПЕРЕГОРАЖИВАЮЩЕГО

СООРУЖЕНИЯ (57) Изобретение относится к гидротехническому строительству. Цель изобретения — повышение надежности и снижение стоимости работ при больших конечных перепадах перекрытия в условиях ограниченной длины банкета. Сначала производят отсыпку в русло 1 карьерным камнем 2 до достижения в. проране 3 предельных для данного материала скооостей. Затем продолжают отсыпку материалом большей крупности

4 до достижения в проране 3 скоростей, нарушающих устойчивость отсыпаемого материала. В дальнейшем снижают расход через проран 3 посредством вышерасположенного водораспределителя и уменьшают живое сечение прорана 3 до стабилизированных скоростей в нем, позволяющих произвести полное закрытие прорана. При этом крупность отсыпаемого материала не увеличивают. 4 ип.

1 13921

Изобретение относится к гидротехНическому строительству, а именно к

Способам перекрытия русла рек, и может быть использовано при перекрытии рек с большим конечным перепадом уровней воды на перегораживающем сооружении.

Цель изобретения - повышение надежности и снижение стоимости работ ри больших конечных перепадах перерытия в условиях ограниченной длины анкета.

На фиг. 1 схематически показана отсыпка первоначального этапа; на фиг.2 » отсыпка последующего этапа

Материалом большей крупности при возрастающих скоростях; на фиг.3 — уменьшение расхода через проран, на фиг.4— уменьшение скоростей — полное закры- „20 тие прорана материалом первоначальной крупности.

Способ перекрытия русла реки осуЩествляют следующим образом.

Сначала производят отсыпку в рус25 ло 1 карьерным камнем 2 до достижеНня в проране 3 предельных для данноf о материала скоростей. Затем продолжают отсыпку матер.налом 4 большей крупности до достижения в проране 3

Скоростей, нарушающих устойчивость фтсыпаемого материала. В дальнейшем снижают расход через проран 3 посрецСтвом вышерасположенного водораспре87 делителя и уменьшают живое сечение прорана 3 до стабилизации скоростей в нем, позволяющих произвести полное закрытие прорана 5.

Изобретение повьппает надежность перекрытия, экономит строительные материалы, уменьшает объемы и стоимость работ по перекрытию.

Формула иэ обретения

Способ перекрытия прорана русла реки при возведении перегораживающего сооружения с р ас положен ным выше по течению водораспределительным узлом с водохранилищем, включакиций отсыпку пионерным способом банкета из различного по объемному весу и фракционному составу материала, о т л и ч а юшийся тем, что, с целью повьппения надежности и снижения стоимости работ при больших конечных перепадах перекрытия в условиях ограниченной длины банкета, отсыпку банкета пионерным способом ведут до начала уноса отсыпаемого материала, затем снижают скорость потока в проране путем временного уменьшения расхода через вьн шерасположенный распределитель, а,. полное перекрытие прорана осуществляют при стабилизированных скоростях, не увеличивая крупность отсылаемого материала., 1392187

Еце 4

Составитель В.Сметанин

Техред М.Ходанич Корректор C.låêìàð

Редактор М.Товтин

Заказ 1873/34 Тираж 637 Подписное
