Реферат



Изобретение относится к выполнению грунтового анкера и позволяет повысить его несущую способность и упростить его возведение. Грунтовый анкер включает стержень 1 и корпус 2, в котором размещена емкость 6,заполненная расширяющимся при твердении раствором 7. Корпус выполнен составным из продольных секций, которые могут раздвигаться в продольном направлении . Верхнее 3 и нгсжнее 4 основания секций выполнены внахлест, а боковые стенки секций вьтолнены внахлест или перекрыты в зоне их стыка вкладьщгами. 5 ил.

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

ÄÄSUÄÄ 13922()4 (д) 4 E 02 13 5/80

I .. (описания изоБРЕтЕНИИ", г

ГОСУД)ФСТБЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4145712/29-33 (22) 11.11.86 (46) 30.04,88. Вюл. 9 16 (71) Западно-Сибирский филиал Всесоюзного проектно-технологического института транспортного строительства (72) Б.В. Корякин и А.А. Федоров (53) 624.159 ° 1:624.023.943(088.8) (56) Авторское свидетельство СССР

Ф 606927, кл. Г 02 D 5/80, 1973 °

Авторское свидетельство СССР

Ф 926155, кл. E 02 0 5/80, 1982. (54) ГРУНТОВЫЙ АНКЕР (57) Изобретение относится к выполнению грунтового анкера и позволяет повысить его несущую способность и упростить его возведение. Грунтовый анкер включает стержень 1 и корпус

2, в котором размещена емкость б,заполненная расширяющимся при твердении раствором 7. Корпус выполнен сос— тавным из продольных секций, которые могут раздвигаться в продольном направлении. Верхнее 3 и нижнее 4 основания секций выполнены внахлест, а боковые стенки секций выполнены внахлест или перекрыты в зоне их стыка вкладьппами. 5 ил.

1392294

Изобретение относится к строительству и касается выполнения грунтовых анкеров, используемых для крепления различных конструкций к грунту.

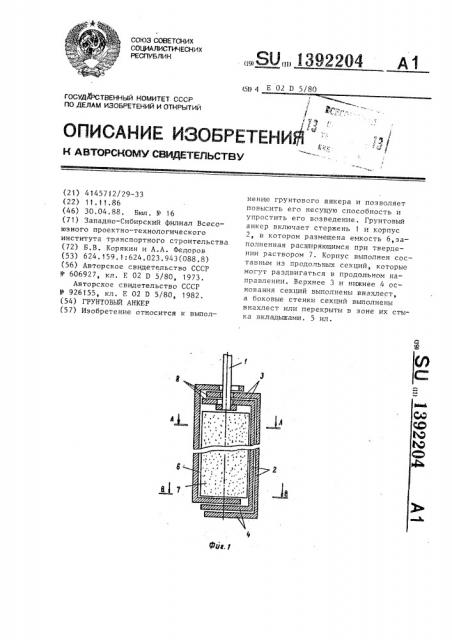

На фиг. 1 изображен предлагаемый анкер, продольный разрез (вариант выполнения стенок корпуса из размещенных внахлест секций); на фиг. 2 разрез А-А на фиг. 1; на фиг,3 — то же (вариант выполнения стенок корпуса из секций, перекрытых в зоне их стыка вкладьппами); на фиг. 4 — разрез

Б-Б на фиг, 3; на фиг. 5 — разрез В-В на фиг. 1, 3. t5

Грунтовый анкер состоит из стержня 1, передающего усилие от конструкции на корень анкера, трубчатого корпуса 2, выполненного с раздвижными в радиальном направлении секциями.

Верхнее 3 и нижнее 4 основания секций выполнены внахлест, а боковые стенки

4 секций выполнены внахлест или в зо-не их стыков перекрыты вкладышами 5.

Внутри корпуса 2 помещена емкость 6, заполненная твердеющим расширяющимся раствором 7.

Грунтовый анкер работает следующим образом.

На строительной площадке готовят раствор 7 из расширяющегося при твердении состава и заполняют этим раствором емкость 6. Собирают корпус 2 из его секций, помещают внутрь корпуса емкость 6 с твердеющим расширяющимся раствором, Собранный и соединенный

- 35 со стержнем 1 корпус 2 помещают в заранее подготовленную, например, пробитую пневмопробойником скважину.Затем в процессе схватывания и тверде40 ния раствора 6 происходит его расширение, и стенки корпуса раздвигаются и вдавливаются в грунт, при этом они образуют скважину большого диаметра, а также уплотняют грунт, вме45 щающий корень анкера, чем обеспечивается высокая несущая способность анкера.

В качестве расширяющихся составов могут быть использованы, например, HPC-1, Бристар и др., обеспечивающие высокую степень расширения при твердении, в т.ч. с добавками, например, цементов увеличивающими их проч ность при твердении, Особенностью, составов HPC-1 и

Бристар является то, что, как правило, их взаимодействие с грунтом приводит к снижению несущей способности составов, так при соприкосновении свежеприготовленного состава с сухим грунтом может произойти его обезвоживание. После того, как состав затвердел,. он становится гигроскопичным и снижает прочность, впитывая содержащуюся во влажном грунте воду. Защиту свежеприготовленного состава осуществляет емкость 6, которая выполняется либо иэ разрушающегося при расширении материала, например полимерной пленки, либо из эластичного материала, растягивающегося до конечного диаметра скважины, например резины.При этом в корпусе может быть несколько емкостей, уложенных в корпусе одна эа другой по длине скважинь..

Корпус может быть выполнен как из металла, так и из других материалов, о например железобетона и др. Конструкция корпуса должна быть рассчитана па восприятие усилий or стержня к передаче их на затвердевший расширяющийся состав.

Использование изобретения позволяет увеличить несущую способность грунтовых анкеров и за счет этого снизить материалоемкость, трудоемкость и стоимость строительства.

Ф о р м у л а и з о б р е т е н и я

Грунтовый анкер,, включающий трубчатый корпус с прикрепленным к нему стержнем и размещенной в его полости емкостью, заполненной pRcIIIIIpIIloII:,HM— ся при твердении раствором, о r л и†. ч а ю шийся тем, что, с пельк повьппения несущей способности анкера и упрощения его возведения, корпус вьгполнен составным из продольных раздвижных в радиальном направлении сек— ций, верхнее и нижнее основания которых размещены внахлест, а боковые стенки размещены внахлест или перекрыты в зоне их стыка вкладышами.
