Реферат



Изобретение относится к строительству и может быть использовано в качестве покрытий общественных зданий и сооружений с многоугольным планом . Целью.настоящего изобретения является увеличение пролета, повыше- . ние пространственной жесткости нулучшение эксплуатационных качеств. Пространственное покрытие включает центральный элемент 1 в виде оболочки двоякой,кривизны, к которому жестко прикреплены боковые элементы 2 в виде консольных оболочек двоякой кривизны . Покрытие снабжено системой нecyщ ix элементов 3 с V-образными концевьми участками 4. Несущие элементы установлены на опоры 5 по периметру покрытия. На несущие элементы в точках 6 оперт центральный элемент . Между разветвленными участками несущих элементов расположены оболочки двоякой кривизны, а между консольными оболочками и несущими элементами образованы светоаэрационные проемы 9. 2 3.п. ф-лы, 5 ил. «е

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК

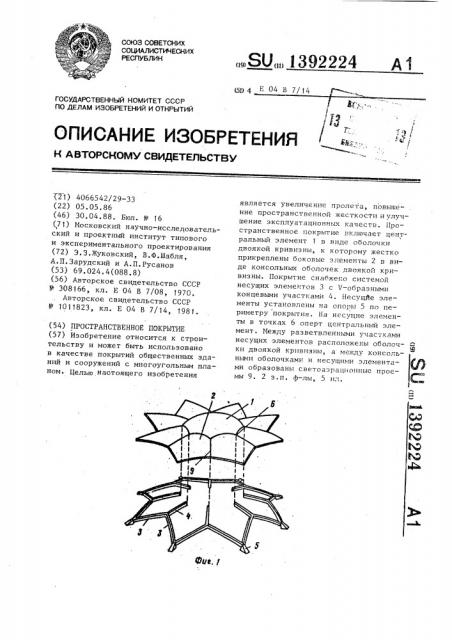

ÄÄSUÄÄ 1392224 д1 (51> 4 Е 04 В 7/14 Р, Ж(„, -, (Ц

ОПИСАНИЕ ИЗОБРЕТЕНИЯ м,,-...

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

1

i !

К A BTOPCHOMY СВИДЕТЕЛЬСТВУ (21) 4066542/29-33 (22) 05.05.86 (46) 30.04.88. Бюл. N - 16 (71) Московский научно-исследовательский и проектный институт типового и экспериментального проектирования (72) Э.Ç.Жуковский, В.Ф.Шабля, А.П.Зарудский и А.II.Ðóñàíîâ (53) 69.024.4(088.8) (56) Авторское свидетельство СССР

N - 308166, кл. Е 04 В 7/08, 1970.

Авторское свидетельство СССР

¹ 1011823, кл. E 04 В 7/14, 1981. (54) ПРОСТРАНСТВЕННОЕ ПОКРЫТИЕ (57) Изобретение относится к строительству и может быть использовано в качестве покрытий общественных зданий и сооружений с многоугольным планом. Целью настоящего изобретения является увеличение пролета, повышение пространственной жесткости и улучшение эксплуатационных качесть. Пространственное покрытие включает центральный элемент 1 в виде оболочки двоякой кривизны, к которому жестко прикреплены боковые элементы 2 в виде консольных оболочек двоякой кривизны. Покрытие снабжено системой несущих элементов 3 с V-образными концевыми участками 4. Несущйе элементы установлены на опоры 5 по периметру покрытия. На несущие элементы в точках 6 оперт центральный элемент. Между разветвленными учас-.ками несущих элементов расположе:b> оболоч(О ки двоякой кривизны, а между консольными оболочками и несущими элементами образованы светоаэрациош ые проемы 9. 2 з.п. ф-лы, 5 нл.

1392224

Изобретение относится к строитель ству и может быть использовано в ка честве покрытий общественных зданий и соовужений с многоугольным планом.

Цель изобретения -увеличение пролета, повышение пространственной жесткости и улучшение эксплуатационных качеств.

На фиг. 1 дано пространственное покрытие, аксонометрия; на фиг, 2 то же, первый вариант; на фиг. 3 то же, второй вариант; на фиг. 4— ,разрез А-А на фиг, 3; на фиг. 5 — разрез Б-Б на фиг. 3. !5

Пространственное покрытие вклю,чает центральный элемент 1 в виде ! ,;оболочки двоякой кривизны, к которо му жестко прикреплены боковые эле менты 2 в виде консольных оболочек 20, двоякой кривизны. Покрытие снабжено системой несущих элементов 3 с V îá1, разными концевыми участками 4. Несущие элементы установлены на опоры 5 по периметру покрытия. На несущие эле-25 менты в точках 6 оперт центральный элемент. Между разветвленными участ ками несущих элементов расположены оболочки 7 двоякой кривизны, а между консольными оболочками 2 и несущими 30 элементами. образованы светоаэрационные проемы 8. Несущие элементы могут быть установлены на опоры V-образными концевыми участками (фиг. 1, 2), или разветвленные участки могут примыкать к центральному элементу (фиг.3), Консольные оболочки могут быть сопряжены одна с другой на части 9 боковых контуров со стороны, противоположной V-образным участкам несущих 40 элементов.

Увеличение пролета пространственного покрытия достигается за счет наличия замкнутой несущей системы в виде многоугольника, образованного

V-образными концами несущих элементов 3, которые могут перекрывать пролет значительно больший, чем размеры центрального элемента и боковых оболочек. Эти несущие элементы располагаются в радиальном направлении покрытия по направлениям сопряженных контуров 9 консольных оболочек 2, или по боковым краям оболочек 7. Не— сущие элементы могут быть прямыми, или иметь криволинейное очертание.

Улучшение эксплуатационных качеств предлагаемого покрытия достигается

3а счет его двухуровневой структуры, благодаря чему консольные оболочки 2 и оболочки 7 расположены в разных уровнях и между ними образованы светоаэрационные проемы 8. Наличие указанных проемов позволяет улучшить освещение и аэрацию перекрываемого пространства. Проемы могут быть заполнены наклоннми или вертикальными остекленными витражами, имеющими жалюзи.

Монтаж такого покрытия может быть выполнен укрупнительным способсм без лесов с отдельными монтажными спорами по периметру центрального элемента. После установки монтажных опор и опор по периметру покрытия ссбирается система несущих элементов и центральный элемент. На стержневые элементы устанавливаются укрупненные секции оболочек 7 и консольных оболочек 2. формула изобретения

1. Пространственное покрытие зданий и сооружений, включающее центральный элемент, несущие элементы, боковые оболочки, консольные оболочки и опоры„ расположенные по периметру здания, о т л и ч а ю щ е е с я тем, что, с целью увеличения пролета, повышения пространственной жесткости и улучшения эксплуатационных качеств, несущие элементы снабжены разветвленными V-образными концевыми участками, .расположенными под консольными оболочками, причем центральный элемент, боковые и консольные оболочки выполнены двоякой кривизны, а между наружными гранями консольных оболочек и разветвленными U îбразными концевыми участками несущих элементов образованы светоаэрационные проемы.

2. Покрытие по п. 1, о т л ич а ю щ е е с я тем, что разветвлен ные V-образные концевые участки установлены на опоры.

3. Покрытие по и. 1, о т л и ч аю щ е е с я тем, что разветвленные

V-образные концевые участки примыкают к центральному элементу„

1392224

1392224
