Реферат



Изобретение относится к техническим средствам гидрофизических исследований и предназначено для исследований процессов турбулентной диффузии путем натурного моделирования . Целью изобретения является расширение диапазона объемов выпуска раствора-примеси при снижении времени выпуска. Устройство включает контейнер 1, выполненный из мягкого водонепроницаемого материала, закрепленный узлом 2 на несущем тросе 3 и снабженный в верхней части грузилами 4. Механизм наполнения 5 снабжен заливной горловиной. Устройство крепится к спусковому тросу 24 с помощью вертлюжного размыкателя 2S. Мягкий водонепроницаемый материал контейнера 1 закреплен на механизме наполнения 5 с помощью упругих элементов 23. Использование устройства позволяет производить выпуск больших количеств раствора-примеси за короткое Бремя. 8 ил. Q СО

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (111 (511 4 G Ol N 1/10

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

ucrr,...

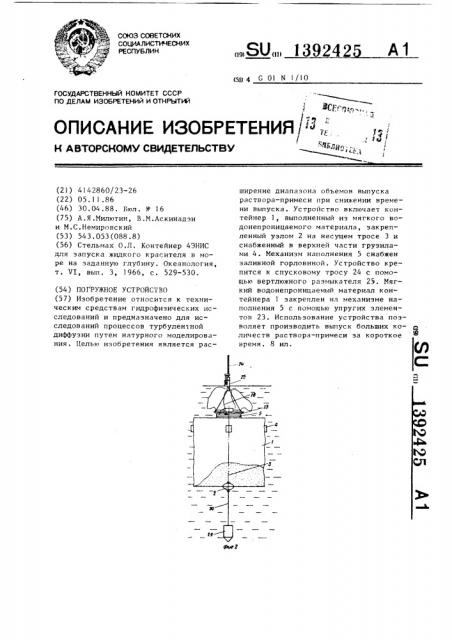

ОПИСАНИЕ ИЗОБРЕТЕНИЯ (" "

К А ВТОРСКОМУ СВИДЕТЕЛЬСТВУ аддц, „ " (54) ПОГРУЖНОЕ УСТРОЙСТВО (57) Изобретение относится к техническим срецствам гидрофизических исследований и предназначено для исследований процессов турбулентной диффузии путем натурного моделирования. Целью изобретения является рас(21) 4) 42860/23-26 (22) 05. 11.86 (46) 30.04.88. Бюл. ¹ 16 (75) A.ß.Ìèëþòèí, В.М.Аскинадэи и М.С.Немировский (53) 543.053(088.8) (56) Стельмах О.Л. Контейнер 4ЭНИС для запуска жидкого красителя в море на заданную глубину. Океанология, т. VI, вып. 3, )966, с. 529-530. ширение диапазона объемов выпуска раствора-примеси при снижении времени выпуска. Устройство включает контейнер 1, выполненный из мягкого водонепроницаемого материала, закрепленный узлом 2 на несущем тросе 3 и снабженный в верхней части грузилами 4. Механизм наполнения 5 снабжен заливной горловиной. Устройство крепится к спусковому тросу 24 с помощью вертлюжного размыкателя 25. Мягкий водонепроницаемый материал контейнера 1 закреплен на механизме наполнения 5 с помощью упругих элементов 23. Использование устройства позволяет производить выпуск больших количеств раствора-примеси за короткое время. 8 ил.

1392425

Изобретение относится к техническим средствам гидрофизических исследований и предназначено для исследований процессов турбулентной диффу5 зии путем натурного моделирования.

Целью изобретения является расширение диапазона объектов выпуска раствора-примеси при снижении времени выпуска. 1О

На фиг.l изображено устройство перед загрузкой, общий вид; на фиг.2то же, после загрузки; на фиг.3 — то же, в момент начала выпуска растворапримеси; на фиг.4 — то же, по завершении выпуска раствора-примеси; на фиг.5 — узел I на фиг.l; на фиг.6 упругий элемент герметизации контейнера; на фиг.7 — вид А на фиг.6; на фиг.8 — узел II на фиг.3. 20

Погружное устройство выпуска включает контейнер 1, выполненный из мягкого водонепроницаемого материала, закрепленный узлом 2 на несущем тросе 3 и снабженный в верхней части 25 стенок грузилами 4. Механизм 5 наполнения с гофрированной поверхностью снабжен заливной горловиной 6 с окнами 7 и уплотнением 8, к которой подсоединяется заливной шланг 9. Горловина 6 опирается на уплотнение 10 возвратного клапана ll, снабженного пружиной 12 и переливными окнами 13.

Кроме того, горловина 6 снабжена кольцом 14, рычагами 15, установлен35 ными на осях 16, и упругим элементом

17, на концах которого установлены скобы 18 и 19, соединенные чекой 20, управляемой с борта судна фалом 21.

Шнур 22 связан с упругим элементом 40

17 и упругими элементами 23, связывающими верхнюю часть мягкого водонепроницаемого материала герметичного контейнера 1 на гофрированной поверхности механизма 5 наполнения. Спуско- 45 вой трос 24 снабжен вертлюжным размы" кателем 25, с которым связаны короткие растяжки 26, длинные растяжки 27 и шнуры 28. К узлу 2 несущего троса

3 подсоединен заглубляющий груз 29

50 посредством троса 30. На спускном тросе 24 установлен посыльный груз 31.

Погружное устройство выпуска работает следующим образом.

Мягкий водонепроницаемый материал герметичного контейнера 1 герметизируется на гофрированной поверхности механизм» 5 наполнения с помощью упругих элементов 23, скоб 18 и !9 и чеки 20. Горловина 6 крепится рычагами 15 к кольцу 14 и фиксируется упругим элементом 17, скобами )8 и 19 и чекой 20. При этом уплотнение 8 герметизирует горловину 6 с механизмом 5 наполнения. Раствор-примесь подают в контейнер 1 через шланг 9.

Процесс заполнения можно выполнять как на борту, так и за бортом судна.

После заполнения контейнера необходимым; количеством раствора-примеси с помощью фала 21 выдергивают чеку 20, освобождающую рычаги 15, которые, поворачиваясь на осях 16, освобождают горловину 6.

1!огружное устройство выпуска на спусковом тросе 24 опускают с борта судна на заданную глубину. При этом устройство закреплено на вертлюжном размыкателе 25 с помощью коротких растяжек 26, а длинные растяжки 27 связаны со спусковым тросом 24.

Для ввода в действие погружного устройства выпуска по спусковому тросу 24 с судна пускают посыльный груз

31, который, воздействуя на вертлюжный размыкатель 25, освобождает короткие растяжки 26. Длины коротких растяжек 26 и длинных растяжек 27 подобраны такими, чтобы обеспечить последовательность. разгерметизации погружного устройства выпуска по вре- мени °

После освобождения коротких растяжек 26 под действием эаглубляющего груза 29 устройство начинает движение вниз, натягивая шнуры 28, выдергивая чеку 20 и освобождая упругие элементы 23. После срабатывания вертлюжного раэмыкателя 25 освобожденные стенки контейнера l под действием грузил 4 опадают вниз и раствор-примесь оказывается в окружающей среде.

После завершения выпуска устройство поднимается на борт судна.

Использование погружного устройства выпуска позволяет производить выпуск больших количеств раствора-примеси за короткое время, что снижает затраты на проведение натурных экспериментов. С помощью устройства может производиться выпуск планктона, водорослей и икры живых организмов. з

1 392425

Формул а и э о i рет

Г р е т е н и я клапаном стенк и г ерметичного к 1нтги1 нера снабжены в верхней части грузиПогружное устройство выпуска, лами и выполнены из мягкого водонеа механизм включающее закрепленный на тросе rep- 5 проницаемого материала, а н м метичный контейнер, механизм привода, привода снабжен упругими элементами размыкатель и посыльный груз, о т — со скобами, чекой и шнурами, связанл и ч а ю щ е е с я тем, о, тем что с ными с тросом и раэмыкателем, причем целью расширения диапазона объемов выпуска раствора-примеси при сниже- 0 герметичного контейнера совмещен с нни времеии выпуска, устройство снаб- заливной горловиной и закреплен на жено заливной горловиной с обратным ней посредством упругих элементов.

l 392425

17 фыр Ю
