Способ получения делительной сетки на эластичных материалах

Способ получения делительной сетки на эластичных материалах

Иллюстрации

Показать все

Реферат



Изобретение относится к области испытаний и может быть использовано в машиностроении при получении делительной сетки на эластичных материалах . Цель изобретения - расширение технологических возможностей путем получения делительной сетки с малым шагом. Перед нанесением рисок эластичный материал растягивают в двух взаимно перпендикулярных направлениях с равной степенью деформации. Риски наносят по всей поверхности материала одновременно. Эластичный материал после нанесения рисок прини мает исходное состояние, а сформиро- - вавшиеся ячейки делительной сетки становятся меньше, что приводит к повышению контрастности сетки. Все шероховатости, характерные для ячеек с большой базой, скрадываются и не оказывают заметного влияния на искажение геометрической формы делительной сетки, что обеспечивает повышение точности испытаний и расширение технологических возможностей. (Л

СОЮЗ СОВЕТСНИХ

СОЦИА ЛИСТИЧЕСНИ Х

РЕСПУБЛИК (51) 4 С 01 N 1/28

3СР Г 1

Ф а

il Ql

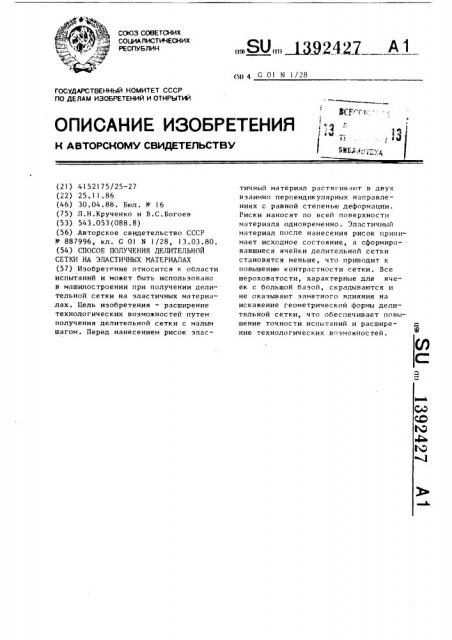

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPGKOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21) 4152175/25-27 (22) 25.11.86 (46) 30.04.88. Бюл. и - 16 (75) Л.Н.Крученко и В.С.Богоев (53) 543.053(088.8) (56) Авторское свидетельство СССР

887996, кл. С 01 N 1/28, 13.03.80. (54) СПОСОБ ПОЛУЧЕНИЯ ДЕЛИТЕЛЬНОИ

СЕТКИ НА ЭЛАСТИЧНЫХ МАТЕРИАЛАХ (57) Изобретение относится к области испытаний и может быть использовано в машиностроении при получении делительной сетки на эластичных материалах. Цель изобретения — расширение технологических возможностей путем получения делительной сетки с малым шагом. Перед нанесением рисок элас„„SU„„ ggggg тичный материал растягивают в двух взаимно перпендикулярных направлениях с равной степенью деформации.

Риски наносят по всей поверхности материала одновременно. Эластичный материал после нанесения рисок принимает исходное состояние, а сформиро- . вавшиеся ячейки делительной сетки становятся меньше, что приводит к повышению контрастности сетки. Все шероховатости, характерные для ячеек с большой базой, скрадываются и не оказывают заметного влияния на искажение геометрической формы делительной сетки, что обеспечивает повышение точности испытаний и расширение технологических возможностей.

1 392427

Изобретение относится к обработке металлов давлением, а именно к спосо бам получения делительной сетки на прн этом база инс. Tpvttpíò э одного иэ гoT(>HJIE Hèÿ дает возможность выполгом.

Способ осуществляют следующим об1О разом.

Эластичный материал подвергают растяжению в двух взаимно перпендикулярных направлениях в плоскости, параллельной плоскости материала 15 (двухосному растяжению) с равной степенью деформации. Степень деформации (растяжения) выбирают в зависимости от необходимой базы ячеек на испытуемом материале. 20

База получаемых ячеек делительной сетки может легко варьироваться при одной базе инструмента, формирующего риски, путем изменения предварительной деформации растяжения эластично- 25 го материала.

Формирование рисок осуществляется одновременно по всей поверхности для того, чтобы уменьшить взаимовлияния рядом расположенных канавок на геометрическое искажение рисок. В этом случае значительно уменьшается или исключается краевой эффект, который негативно сказывается в том случае, если формирование рисок производится последовательно, когда предыдущая риска со свободной поверхностью будет располагаться рядом с последующей формирующейся риской. Одновременное формирование всех рисок 40 значительно уменьшает это искажение, что приводит к существенному повышению геометрической точности рисок и, как следствие, повышению качества делительной сетки. Для повышения контрастности канавки можно заполнять контрастной жидкостью.

Инструмент, с помощью которого формируются риски, изготавливается с пос.тоянной базой, т.е. равномерной,,„

Составитель В.

Редактс р Л.Лежнина Техред M.Äèäûê

Таким образом, предлагаемый способ по сравнению с известным обеспечивает расширение технологических

30 возможностей путем получения делительной сетки с малым шагом.

4>ормулаиз обретения

Корректор Н. Король

I 804 /46 Тираж 847 Подписное

ВПИИПИ Государственного комитета СССР по делам изобретений и открытий

11303 >, Москва, Ж-35, Раушиекая наб., д. 4/5

Ррс» и,.: ;t »и >-полиграфическое преп»рия>пе, г. Ужгород, ул. Проектная, 4 эластичных материалах.

Цель изобретения — расширение технологических возможностей путем получения делительной сетки с малым шан>лть делительнук> сетку на эластичном материале различных баз, отличающихся между собой по размерам. Если изготовить инстумент с переменным шагом или базой, то он позволит получить большое разнообразие делительных сеток с переменным шагом. При этом нет необходимости изготовлять инструмент с базой необходимой сетки, база инструмента может быть выше.

Эластичный материал после формирования рисок принимает исходное состояние, а сформировавшиеся ячейки делительной сетки становятся меньше, что приводит к контрастности, а точнее, к повышению контрастности сетки. Все шероховатости, характерные для ячеек с. большой базой, скрадываются и не оказывают заметного влияния на искажение геометрической формы делительной сетки. После этого риски заполняют контрастной жидкостью.

Способ получения делительной сетки на эластичных материалах, включающий нанесение на поверхность эластичного материала рисок в виде соприкасающихся окружностей, его растяжение и заполнение рисок контрастной жидкостью, отличающийся тем, что, с целью расширения технологических возможностей путем получения делительной сетки с малым шагом, сначала осуществляют растяжение эластичного материала в двух взаимно перпендикулярных направлениях с равной степенью деформации, после чего наносят риски на всей поверхности материала одновременно.

Муслимов
