Способ испытания крупногабаритных призматических образцов на сжатие

Способ испытания крупногабаритных призматических образцов на сжатие

Иллюстрации

Показать все

Реферат



Изобретение относится к испытаниям горных материалов и может быть использовано в горной промышленности для определения в полевых условиях механических свойств крупногабаритных образцов искусственных материалов при сжатии. Цель изобретения - повышение достоверности результатов путем обеспечения точной центровки образца в процессе нагружения.Опалубку 7 заполняют 1чахтной породой 8 и водным раствором цемента с жидким стеклом . После затвердения образца опалубку 7 снимают и нагружают образец гидроцилиндрами 4, определяя в нем напряжения и деформации. Центровку образца в процессе нагружения осуществляют стравливанием.воздуха из пневмобаллона 2 через клапан 3, настроенный на давление, уравновешивающее вес образца. 2 ил. (Л

СОЮЗ СОЕЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (59 4 G 01 N 3/08

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

00 ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ

ОПИСАНИЕ ИЗОБРЕТЕНИЯ/ g

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ й© „ т ц/ 107

1 8 (21) 4091639/?5-?8 (22) 19.05,86 (46) 30.04.88. Бюл. У 16 (71) Всесоюзный научно-исследовательский институт горной геомеханики и маркшейдерского дела (72) Ф.Н ° Воскобоев, В.А.Звездкин, К.С.Андрушкевич, М.Т.Иевченко, В.И.Ляменков и Ф.П.Глушихин (53) 539.37 (088.8) (56) Барон 3I.È., Логунов Б,М., Позин Е.З. Определение свойств горных пород. М.: Госгортехиздат, 1962, с. 125-127. (54) СПОСОБ ИСПЫТАНИЯ КРУПНОГАБАРИТНЫХ ПРИЗМАТИЧЕСКИХ ОБРАЗЦОВ НА СЖАТИЕ (57) Изобретение относится к испитаниям горных материалов и может быть

„„SU„„1392435 А 1 использовано в горной TIpoMHplsIpííoñòè для определения в полевых условиях механических свойств крупногабаритных образцов искусственных материалов при сжатии. Цель изобретения — повышение достоверности результатов путем обеспечения точной центровки образца в процессе ыагружения.Опал бку

7 заполняют шахтной породой 8 и водным раствором цемента с жидким стеклом. После затвердения образца опалубку 7 снимают и нагружают образец гидроцилиндрами 4, определяя в нем напряжения и деформации. Центровку образца в процессе нагружения осуществляют стравливанием. воздуха из пневмобаллона 2 через клапан 3, настроенный на давление, уравновешивающее вес образца. 2 ил.

1392435

Изобретение относится к испытаниям твердых материалов и может быть использовано в горной промьппленности для определения в полевых условиях механических свойств крупногабаритных образцов искусственных материалов при сжатии.

Целью изобретения является повышение достоверности результатов пу- 10 тем обеспечения точной центровки образца в процессе нагружения.

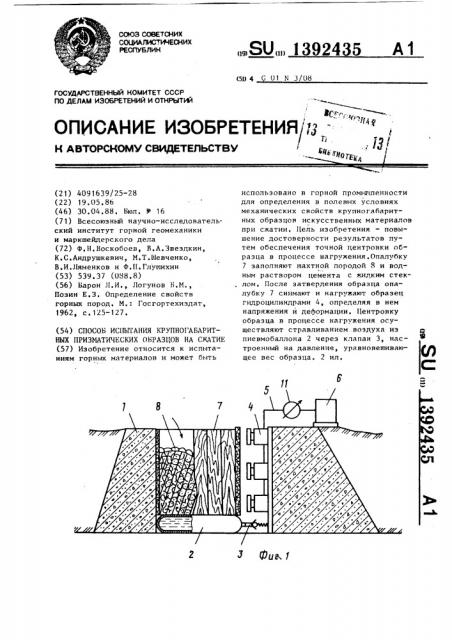

На фиг.1 изображено устройство для реализации способа до начала испытания образца; на фиг.2 — то же, в процессе нагружения.

Устройство содержит установленный в траншее с жесткими вертикальными стенками 1 пневмобаллон 2 со сжатым воздухом и предохранительным 20 клапаном 3, настроенным на постоянную распределенную нагрузку, равную весу образца. На вертикальной бетони.рованной стенке траншеи закреплены гидроцилиндры 4, соединенные патруб- 25 ками 5 с насосом 6. На пневмобаллон установлена опалубка 7 для заполнения породой 8. Кроме того, устройство снабжено индикаторами 9, накладками

10 и манометром 11.

Способ реализуют следующим образом.

Опалубку 7 заполняют шахтной породой 8 и водным раствором цемента с жидким стеклом. После затвердения образца опалубку 7 снимают, образец оснащают индикаторами 9 для определения продольных и поперечных деформаций, устанавливают накладки 10 и задают ступенями через насос 6 гид- 40 роцилиндрами 4 нагрузку по горизонтальной оси до разрушения образца.

Поперечное расширение образца приводит к тому, что нижняя грань образца стремится опуститься. Если пневмо- 45 баллон способен изменять величину реакции, то могут создаваться значительные дополнительные вертикальные усилия, воспринимаемые гидроцилиндрами 4. При этом будет искажаться напряженное состояние н образце и снижаться достовернасть полученных результатов испытаний (величина разрушающей нагрузки).

При сжатии образца в нижней его части происходит срабатывание предохранительного клапана 3 с осадкой пневмобаллона 2 на величину деформации образца по вертикальной оси.

Горизонтальная нагрузка определяется по давлению в поршневой полости гидроцилиндров, измеряемому манометром 11, а продольные и поперечные деформации измеряются индикаторами 9.

По полученным данным строят в прямоугольной системе координат механическую характеристику образца.

Формула изобретения

Способ испытания крупногабаритных призматических образцов на сжатие, заключающийся в том, что образец размещают на податливой опоре поперек траншеи с вертикальными стенками, прикладывают к нему сжимающую нагрузку с помощью связанных со стенками траншеи силовоэбудителей и определяют физико-механические характеристики материала образца, о т л и ч аю шийся тем, что, с целью повышения достоверности результатов путем обеспечения точной центровки образца в процессе нагружения, в качестве опоры используют пневмобаллон, в котором до начала испытания создают давление, уравновешивающее вес образца, а в процессе нагружения поддерживают давление постоянным путем регулирования количества газа в баллоне.
