Реферат



СОЮЗ СОВЕТСНИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (19) (11) А1 (51) 4 О 01 N 27/90

ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ (. Г

ОГ1ИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (2 I ) 41 77337/25-28 (22) 17.11.86 (46) 30.04.88. Бюл. 1(- 16 (71) Научно-исследовательский инсти тут электронной интроскопии при

Томском политехническом институте им. С. М. Кирова (72) И. И. Толмачев ($3) 620.179.14(088.8) (56) Авторское свидетельство СССР

N9 1132214, кл. G OI N 27/90, 1983.

Жуков В. К., Панасюченко А. И., Толмачев И. И. Вихретоковый дефектоскоп для контроля труб в технологической линии формовочно-сварочных станков. — Дефектоскопия, 1983, У 9, с. 67-70. (54) ВИХРЕТОКОВЫЙ ДЕФЕКТОСКОП (57) Изобретение относится к средствам неразрушающего контроля качества горячего проката. Целью изобретения является повышение надежности контроля путем защиты вихревого преобразователя от перегрева. Для этого ампли-, тудные детекторы 9 и 14 формируют на своих выходах разнополярные напряжения, величины которых соответствуют амплитудам сигналов на выходе генератора 1 и на опорном резисторе 2. Коэффициент усиления усилителя 8 при этом выбирается таким образом, чтобы при нормальной температуре преобразователя 3 сигнал на выходе сумматора 10 равнялся нулю, При значительном п вышении температуры за счет изменения параметров возбуждающей обмотки 4 преобразователя происходит изменение напряжения на резисторе 2, что. в свою очередь, приводит к появлению сигнала на выходе сумматора 10. Превышение данным сигналом порогового значения, устанавливаемого источником 15 опорного напряжения, вызывает срабатывание компаратора 11 и токового ключа 12, по сигналу которого механизм 13 отвода удаляет преобразователь иэ зоны контроля в зону пониженных температур. 1 ил.

1 392488

И !

О где

Изобретение относится к средстнам неразрушающего контроля и может быть использовано при контроле качества горячего проката.

Целью изобретения является повышение надежности контроля качестна горячего проката путем защиты вихретокового преобразователя от перегрева

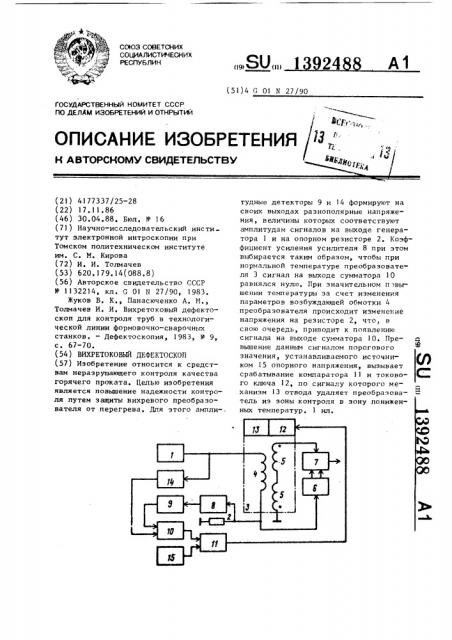

На чертеже изображена структурная схема вихретокового дефектоскопа.

Вихретоковый дефектоскоп содержит генератор 1, опорный резистор 2, дифференциальный трансформаторный вихретоковый преобраэонатель 3, состоящий иэ возбуждающей обмотки 4, включенный между выходом генератора 1 и опорным резистором 2, и двух измерительных обмоток 5, включеннъгх последовательно встречно, последонательно соединенные блок 6 опорных напряжений, вход которого подключен к общей точке возбуждающей обмотки 4 и опорного резистора 2, и блок 7 обработки информации, второй и третий входы которого соответственно подключены к второму выходу блока 6 опорнъпс напряжений и к выходу преобразователя

3, последовательно соединенные усилитель 8, вход которого подключен к общей точке возбуждающей обмотки 4 и опорного резистора 2, первый амплитудный детектор 9, сумматор 10, компаратор ll токоный ключ 12 и механизм 13 отвода преобразователя, второй амплитудный детектор 14, включенный между выходом генератора 1 и вторым нходом сумматора 10 и источник

l5 опорного напряжения, выход которого подключен к второму входу компаратора 11.

Вихретоковый дефектоскоп работает следующим образом.

В исходном состоянии генератор 1 создает ток нозбуждения в нозбуждающей обмотке 4 вихретокового преобразователя 3, который протекает также через опорный резистор 2, создавая на нем опорное напряжение Н „, равное

Ео R>

Ц

) о> в в

Rr+R<+Ro+ JUT

Š— выходное напряжение гене п ра тора 1;

Р— выходное сопротивление геГ нера тора;

R — величина опорного резистора 2; е

Н и Ь вЂ” начальные значения актиннос

5 го сопротивления и инлуктивности возбуждающей обмотки

4 при средней рабочей температуре; круговая частота тока возбуждения.

Напряжение с измерительных обмоток

5 обрабатывается блоком 7 обработки информации, который выдает сигнал о наличии дефекта в объекте контроля.

15 Напряжение с опорного резистора 2 поступает на вход блока 6 опорных напряжений, который управляет блоком 7 обработки информации. Напряжение с генератора 1 детектируется амплитуд20 ньм детектором 14 и поступает на первый нход сумматора 10. Напряжение с опорного резистора 2 после успения усилителем 8 детектируется амплитудным детектором 9 и поступает на второй вход сумматора 10 ° Коэффициент передачи усилителя 8 выбирается таким образом, что амплитуды входных сигналов первого 9 и второго 14 амплитудных детекторов равны. Первый 9

30 и второй 14 амплитудные детекторы с одинаковыми коэффициентами передачи детектируют на своих ныходах разнополярные напряжения, за счет чего напряжение на выходе сумматора 10, поступающее на первый вход компаратора !1, равно нулю, Поскольку на второй вход компаратора 11 поступает напряжение от источника 15 опорного напряжения, выходное состояние компа40 ратора 11 таково, что он блокирует токовый ключ 12. При этом исполнительные элементы механизма 13 отвода преобразователя выключены и вихретоковый преобразователь 3 находится в зоне

45 кснтроля. При возникновении неисправности в системе охлаждения преобразователя 3 либо при наличии недопустимого механического контакта между его поверхностью и объектом контроля температура обмоток 4 и 5 реэко по50 вышается на величину >>Т. При этом амплитуда опорного напряжения уменьшается, так как

>> (а т)

Е Р

0О

У

ы,1> 4 где ы. и oL соответственно температурные коэффициенты активн >гг> сопр»ти»ления

1392488

Формула изобретения

Составитель В, Крапивин

Редактор И. Рыбченко Техред H.Bepec Корректор }{. Король

Заказ 1887/49 Тираж 847 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб, ° д, 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 и индуктивности возбуждающей обмотки 4.

В результате уменьшается амплитуда выходного напряжения амплитудного детектора 9, эа счет чего напряжение на выходе сумматора 1.0 становится отличным от нуля. Если это напряжение превьппает опорное напряжение на втором входе компаратора 11 от регулируемого источника 15 опорного напряжения, компаратор 11 включает токовый ключ

l2 и механизм 13 отвода преобразователя отводит преобразователь 3 иэ зоны контроля в зону пониженных температур.

Вихретоковый дефектоскоп, содержащий генератор, опорный резистор, дифференциальный трансформаторный вихретоковый преобразователь, состоящий из возбуждающей обмотки, включенной между выходом генератора и опорным резистором, и двух измерительных обмоток, включенных последовательно встречно, и последовательно соединенные блок опорных напряжений, вход ко5 торого подключен к общей точке возбуждающей обмотки преобразователя и опорного резистора, и блок обработки информации, второй и третий входы которого подключены соответствен о к второму выходу блока опорных напряжений и к выходу преобразователя, отличающийся тем, что, с целью повьппения надежности при контроле горячего проката, он снабжен последовательно соединенными усилителем, вход которого подключен к общей точке возбуждающей обмотки преобразователя и опорного резистора, первым амплитудным детектором, сумматором, компаратором, токовым ключом и механизмом отвода преобразователя, вторым амплитудным детектором, включенным между выходом генератора и вторым входом сумматора, и источником опорного напряжения, выход которого подключен к второму входу компаратора.
