Реферат



Изобретение относится к технике регулирования темнератур, создаваемых нагревательными устройствами в замкну ых объемах, ограниченных теплоизолируют .1И стенками, и может быть иснользовано, n.i- пример, в термостатах, сушильных шкаф , печах. Цель изобретения - повышение к. i ности устройства путем оптимизации мощности поддержания температуры. Устройство для регулирования температуры содержит рабочие нагреватели 4-6, датчик 1 температуры , пускатели 8-10, трехпозиционный регулятор 2, источник питания 15, логические блоки «мало 16 и «много 17. Устройство автоматически циклично оптимизирует мошность поддержания температуры, что снижает частоту срабатывания силовых электроаппаратов и повышает надежность. 2 ил.

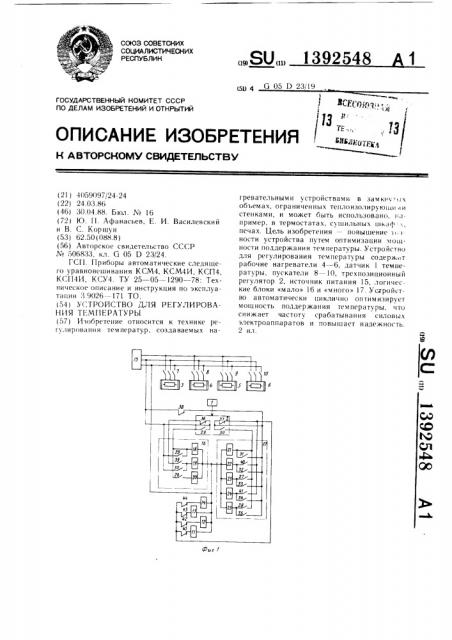

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСКИХ

РЕСПУБЛИК (5ц 4 G 05 D 23! 19

) ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К А BTOPCKOMY СВИДЕТЕЛЬСТВУ

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТКРЫТИЙ (21 ) 4059097!24-24 (22) 24.03.86 (46) 30.04.88. Бюл. ¹ 16 (72) Ю. 11. Афанасьев, Е. И. Василевский и В. С. Коршун (53) 62.50 (088.8) (56) Авторское свидетельство СССР

Х0 506833, кл. G 05 D 23/24.

ГСП. ГIриборы автоматические следяьцего уравновешивания КСМ4, КСМ4И, КСП4, КСП4И, КСУ4. ТУ 25 — 05 — 1290 — 78: Техническое описание и инструкция по эксплуата ци и ).9026 — 171 ТО. (54) УСТРОЙСТВО ДЛЯ РЕГУЛИРОВАНИЯ ТI МПЕРАТУРЫ (57) Изобретение относится к технике регулирования температур, создаваемых на„„SU„„1392548 гревательными устройствами в замкну ых объемах, ограниченных теплоизолирую ци.ги стенками, и может быть использовано, например, в термостатах, сушильных шкаф печах. Цель изобретения повышение « ности устройства путем оптимизации могцности поддержания температуры. Устройство для регулирования температуры содерж»т рабочие нагреватели 4 — 6, датчик 1 температуры, пускатели 8 10, трехпозиционный регулятор 2, источник питания 15, логические блоки «мало» 16 и «много» 17. Устройство автоматически циклично оптимизирует мошность поддержания температуры, что снижает частоту срабатывания силовых электроаппаратов и повышает надежность.

2 ил.

1392548

Изобретение относится к технике регулирования температур, создаваемых нагревательными устройствами в замкнутых объемах, ограниченных теплоизолирующими стенками, и может быть использовано, например, в термостатах, сушильных шкафах, печах.

Цель изобретения повышение точности и надежности устройства путем оптимизации мощности поддержания температуры.

На фиг, 1 представлена электрическая принципиальная схема устройства для регулирования температуры; на фиг. 2 график изменения течпературы во времени при реал иза<»ни регулирования температуры предлагаечым спосоооч.

Устройство co«r<>IIT из датчика 1 температуры, подключенного к TpexttoaHI»HOHчих 4 6 на грс в;п слс и. подключенных аверса зачыкающнс кон»акты 7 10 соответственно It)(.hàT(.1(и 1 14 к источнику 15 питания. логических с>локон 16. 17 «Мало», «Много», обмотки реле 18 — -25 ко<орых первыми выводачи н>чеH»>I совместно с первыми выво.lачи 0<>чоток пускателей 11- 14 h первой фазе источника 15 питания, вторычи выводами реле 18 и 21 подключены непосредственно, а н<>следующие нечетные ре ле 20, 23 и 25 блоков 16 и 17 - через замыкаюlliè0 контdêòû 26 -28 предыдх щнх четных реле 19, 22 и 24 к соответствующим замыкающим контактам 29 н 30 выходных реле «Ма to», «Много» трех<к>зицнонного регулятора, H гакже вторые выводы 06%10ToK реле 18, 19, 21 25 подклк>чены черсз собственные замык lt<)tlttt(кон гакты 29 35 к 06 щим точк lм соотвеT(твуK)ltlllx переключак>щих контактов 29, 36 и 30, 57 выходных ре ле трехпозицион»югO регулятора, причем 06щие точки переключакнцих контактов 29, 36 и 30, 37 подключены (оответственно перв<>я (29, 36) непосредственно, вторая (30, 37) через размыкакз<ций контак< 38 реле 20 к другой фазе ист<>яника 15 питания, à НТорые выводы обчоток четных реле 19, 2с2 It

24 подключены чсрез замыкающие hoHIHhты 39 41 соот»>ез ствук) щи х 1>реды.<у<ци х нечетных реле 18, 21 и 23 к соответствуK)щим размыкающич контактам 36 и 37 выходных реле Tp(хнозиционного регулятора, причем к размыкающему контаKT) 37 выходног0 реле трехпозиционног0 регулятора дополнительно подключеHHI через разчыкающие контакты 42 -44 соответственно нс четHblx реле 21, 23 и 25 блока 17 вторые выводы обмоток соот ветстнеH но пускателей

12 — 14 поддержания и ерез размыкающий контакт 45 реле 19 второй вывод обмотки пускателя 11 форсирук)щего нагреват(ля.

Устройство для регулирования 1(xiii(pdтуры работает следующич образом.

Сигнал уровнем, соответствующим уровню регулируемой температуры, с датчика температуры поступает на трехпозиционный регулятор, который указателями «Мало», «Много» настроен на трехпозиционное регулирование заданной температуры, например, в сушильной камере.

При нахождении уровня сигнала датчика ! в зоне «Мало» выходные контакты 30 и

36 трехпозиционного регулятора разомкнуты, а контакты 29 и 37 замкнуты. Пускатели 11 !4 находятся под напряжением, контакты 36 — 39 замкнуты и электронагреватели 3 6 подключены к источнику !5 питания. Идет форсированный разогрев камеры согласно кривой Π— а фиг. 2.

В блоке 16 счета «Мало» включено и установлено на самопитание через контакт 29 реле 18. Его же контакт 39 подготавливает к включеник) реле 19.

В точке а контакты 29 и 36 инвертируют"я, включается реле 19, которое ставится на сам<и>и ганне через контакт 30. Реле 19 кон<акточ 45 отключает через пускатель 11 наI (>(HdT(ль 3. Идет процесс поддержания тем-! (pdTypI>t, который гарантированно выводит

1 (ч пс !>(1 Г . р1 к<>меры В Toчку б, Где ин н(ртируются контакты 30 н 37. Вклкзчается реле

21, Kolopo(ставится HH самопитание через контакт 51, а контакточ 42 блокирует вклк)и(. ни(. Ilх с hdт(.

<с рсз через них нагреватели 4- 6. Инерцио»I«> (.»», течпературы Hd«tttld(T нревын<агь точку б, а поточ снижается и I> точке контакты 30 и 37 во IHpatltaK>rcH н Hcxoл3 з IIO<. IIO. 10ж(.Ни< . В Кл 10 1(1(тся чсp(d К )II Гак! .!О реле 22, которое ycTdttdt>.aH»>d(T«H Hd (d с«>I!11TI1llH(через контакт 32, а контакточ 27

1<одготавлннает к включению реле 23. Одновремсннс> черс з контакт 37 и конт IKt1 I 43 и

44 вк.<ю taK>TcH itxcKdT(ли 13 и 4. Нодклю«;1K)IlilI(к ис Гочнику 15 питания на<ренате,ltl 5 и 6. 1 аким образом, после 1к>лучення, н)ГИ I(скнм блоком 17 «МНОГО» каждой Н0.1<юн команды «Мнсио» происх<>днт ее запоминание н при последующих вкл>очеHHHx

45 I

При снижении подключаемой мо»цнс>(ти

1I<) l.1ержания ниже определенного предела тЕМПСратура КаМЕрЫ СннжастСя до )ОЧКИ г, гд(регhëÿòoð 2 переклю>аег контакты 29 и 36. Включается через контакт 28 реле 20 которое контактом 38 производит сброс 10гического блока 17 «Ма.ю». Г1роцесс повторяется Ilo кривой а б — в — -г.

1 »>кич образом, предлагаемос устройсTво автоматически циклично оптимизирует

xiot I t>10(. поддержания теч пературы, что

1>рн>юдит к снижению частоты срабатывания (плевых электроаппаратов.

1392548

/Чикаго

Ююо

H Н И 111111 :3н л;(н 1(3П6;52 Т((рн л К66 11(л(ии(1(IJ(11гнlll (ни. (сгн HH()-и((ги(г1н(фи ((слог (lp(хиринти(, I . (+ (((риги 1.((1р(н лги,(н, 1

Формула изобретения

Устройство для регулирования температуры, содержащее датчик температуры, подключенный к трехпозиционному регулятору, форсирующий нагреватель и рабочие, подключенные через контакты пускателей к источнику питания, отличающееся тем, что, с целью повышения точности и надежности устройства путем оптимизации мощности поддержания температуры, оно снабжено двумя логическими блоками «Мало», «Много», обмотки реле которых первыми выводами подключены совместно с первыми выводами обмоток пускателей к первой фазе источника питания, вторыми выводами обмотки первых реле логических блоков подключены непосредственно, а последующих нечетных реле каждого логического блока через замыкающие контакты предыдуших четных реле к соответствующим замыкаюшим контактам выходных реле «Мало», «Много» трехпозиционного регулятора и. кроме того последнего в логическом блоке

«Мало» подключены через собственные замыкаюшие контакты к общим точкам соответствуюших переключаюших контактов выходных реле трехпозиционного регулятора, причем общие выводы переключающих контактов выходных реле «Мало», «Много» трех5 позиционного регулятора подклк чены соответственно первый непосредственно, второй через размыкающий контакт последнего реле блока «Мало» к другой фазе источ11ика питания, а вторые выводы обмоток четныi реле каждого логического блока подключены через замыкающие контакты соответствуюших предыдуm,Hx нечетных реле к соответствующим размыкающим контактам выходных реле «Мало», «Много» трехпозиционного регулятора, при этом к размыкаю15 шему контакту вь(ходного ре.-1е «М Ого» тр позиционного регулятора дополнительно подключены через размыкаюшие контакты соответствующHx нечетных реле логичесh()го блока «Много» вторые выводы Обмоток соответствующих пускателей рабочих на1 ревателей и через размыкающий контакт второго реле логического блока «Мало» второй вывод обмотки пускателя форсиру юшего нагревателя.
