Электрический соединитель

Электрический соединитель

Иллюстрации

Показать все

Реферат



Изобретение относится к электротехнике . Целью изобретения является повышение надежности. Устройство состоит из вилки и розетки. Вилка содержит корпус 7 и штыри 9 и 10 разной длины. Розетка содержит контактные элементы 1, 2, установленные в корпусе 3. Между контактными элементами 1, 2 выполнен зазор для прохода контактного элемента 4. Контактный элемент 4 имеет держатель 5. В контактных элементах 1, 2 выполнены отверстия II, 12 и пазы. В отверстия 11, 12 входят штыри 9, 10, а пазы контактных элементов 1 и 2 установлены фиксирующие элементы 13, 14. Напротив пазов контактных элементов 1 и 2 выполнены радиусные выемки 15, 16. При введении штырей 9, 10 фиксирующие элементы 13, 14 входят в выемки 15, 16, надежно зажимая контактный элемент 4. 5 ил. (Л

СОЮЗ СОВЕТСКИХ

СОЦИАЛИСТИЧЕСНИХ

РЕСПУБЛИК

„,SU,» 1 92608 A 1" (51) 4 Н 01 R 13/62

ГОСУДАРСТВЕННЫЙ КОМИТЕТ СССР

ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТНРЫТИЙ

I y

ОПИСАНИЕ ИЗОБРЕТЕНИЯ /

К АВТОРСКОМ,К СВИДЕТЕЛЬСТВУ (21) 38141 32/24-07 (22) 21. 11.84 (46) 30.04.88. Бюл. Ф 16 (75) В.В. Климов и В.В, Чугунин (53) 621 . 31 5 (088. 8) (56) Патент США М 4119357, кл. Н 01 R 13/62, )978.

Белоусов А.К. и др. Электрические разъемные контакты в радиоэлектронной аппаратуре. M.: Энергия, 1975, с. 262, рис ° 6-25. (54) ЭЛЕКТРИЧЕСКИЙ СОЕДИНИТЕЛЬ (57) Изобретение относится к электротехнике. Целью изобретения является повышение надежности. Устройство состоит из вилки и розетки. Вилка содержит корпус 7 и штыри 9 и 10 разной длины. Розетка содержит контактные элементы 1, 2, установленные в корпусе 3. Между контактными элементами 1 2 выполнен зазор для прохода контактного элемента 4. Контактный элемент 4 имеет держатель 5. В контактных элементах 1, 2 выполнены отверстия 11 12 и пазы. В отверстия

11, 12 входят штыри 9, 10, а пазы контактных элементов 1 и 2 установлены фиксирующие элементы 13, 14.

Напротив пазов контактных элементов

1 и 2 выполнены радиусные выемки 15, 16. При введении штырей 9, 10 фиксирующие элементы 13, 14 входят в выемки 15, 16 надежно зажимая контакт-. Я ный элемент 4. 5 ил.

1392608

Изобретение относится к электри- ческим разъемным устройствам и может быть использовано в линиях электропередачи, 5

Целью изобретения является повышение надежности.

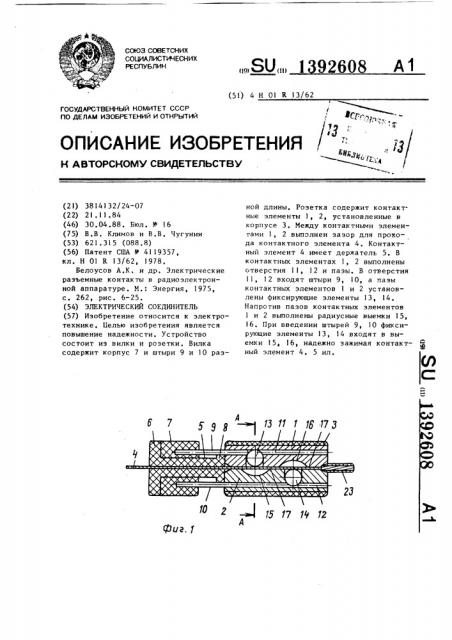

На фиг. I изображен соединитель, общий вид; на фиг. 2 — сечение А-А на фиг. 1; на фиг. 3 — электрический 10 соединитель в очлененном состоянии; на фиг. 4 — то же, с односторонним расположением фиксирующих элементов; на фиг ° 5 — пример выполнения фиксирующего элемента, 15

Розетка электрического соединителя включает два контактных элемента

1 и 2 из электропроводящего материала, установленных в электроизоляционном корпусе 3, так, что между ними 20 оставлен продольный зазор для прохода плоского пластинчатого пружинного контактного элемента 4. Последний заармирован в квадратный изоляционный держатель 5 с фланцем 6 (фиг. )), 25 который установлен в корпусе вилки

7 с возможностью осевого перемещения, величина которого ограничена буртиком 8.

Вилка 7 снабжена двумя штырями 9 30 и 10 разной длины, установленными в плоскости, перпендикулярной плоскости контактного элемента 4, а в контактных элементах I и 2 выполнены два продольных канала 11 и 12 для

III TbI P P. и .

B каждом из контактных элементов

1 и 2 установлены с воэможностью перемещения н плоскости, перпендикулярной плоскости штыря 4, Фиксирующие 40 элементы в виде коротких цилиндров

13 и 14, а в противолежащих им контактных элементах выполнены соответствующие им сегментные выемки 15 и

16 гпубиной S с плавным скруглением 45 кромок 17 в местах перехода в плоскость.

Контактные -.элементы 1 и 2 выполнены симметричными, но при монтаже в корпус 3 они развернуты один отно. о сительно другого на 180 так, что зажимные элементы, расположенные по обе стороны от гнезда, образуют последовательную цепь. Однако с одинаковым эффектом работает соединитель и при одностороннем расположении нажимных элементов, как показано на

Фиг. 4, В этом случае вилка 7 может быть оснащена только одним штырем, а фиксирующие элементы могут быть связаны ме:кду собой перемычкой 18, как показано на фиг. 5 ° В контактных элементах 1 и 2 выполнены пазы 19 и 20 для укладки нажимных элементов

13 и 14, а контактный элемент 4 в положении сочленения имеет два изги" ба 21 и 22. Провод отводящей цепи 23 прикреплен к свободному торцу контактных элементов 1 и 2. Глубина выемок !5 и 16 и ход фиксирующих элементов 13 и 14 (глубина пазов 19 и 20) связаны между собой прямо пропорционально и зависят от диаметра штырей 9 и IO вилки, которые выполняют роль элементов привода. Эти соотношения, а также радиус выемок

15 и 16 выбирают конструктивно исходя из толщины пластины штыря с учетом требований к работе контакта.

Устройство работает следующим образом.

Для сочленения контактов контактный элемент 4 вводят в зазор между контактными элементами 1 и 2, придерживая узел штыря за фланец 6. При этом контактный элемент 4 проходит по зазору между контактными элементами 1 и 2 и, упираясь в образующую фиксирующего элемента 13 ниже центра тяжести, под диаметральной плоскостью, поднимает его вверх до упора, как показано на фиг. 1 и 2. В необходимости обеспечения такого взаимодействия штыря с нажимным элементом и состоит первое условие выбора величины глубины S выемок 15 и 16. Эта глубина не должна превышать по крайней мере I/3-1/2 радиуса цилиндра нажимного элемента. Это условие необходимо обеспечивать для гарантированного прохода контактного элемента

4 под цилиндром 13, так как, коснувшись его образующей, штырь выталкивает цилиндр вверх под действием составляющей Р, Точно так же действует выталкивающая сила Р на цилиндр 14 при воздействии штыря )0 которая и создает усилие прижима прогиба контактного элемента 4. Аналогично штырь 9 действует на фиксирующий элемент, создавая усилие прижима контактного эле— мента.

Другим условием работоспособности прижимных элементов является выбор глубины пазов 19 и 20 для укладки фиксирующих элементов 13 и 14. Глуби1392608 элементе разрушается.

Положительный эффект достигается повышением надежности, Ф о р м у л а и з о б р е т е н и я

Электрический соединитель, содержащий вилку, состоящую из корпуса и на канала от торца нажимных элементов l и 2 должна быть равна диаметру фиксирующего элемента. Диаметр штырей 9 и 1О у вилки 7 также должен быть равен 1/3-1/2 радиуса цилиндра 13 и 14.

Радиус выемок 15 и 16 выбирают конструктивно исходя из размеров толщины пластины штыря 4 и диаметров цилиндров 13 и 14. Таким образом, полный ход нажимных элементов 13 и

14 равен сумме глубины выемки S u толщины штыря 4.

После подъема фиксирующего элемен- 1» та 13 контактный элемент 4 проходит над следующим фиксирующим элементом

14, а в случае их односторонней ком- поновки (фиг, 4) происходит вытеснение другого фиксирующего элемента. 20

Контактный элемент 4 вводят в корпус

3 до упора торца буртика 8 держателя

5 в торец корпуса (фиг. 1) — это состояние предварительного сочленения соединителя, например, в нала- 2» дочном режиме.

Для окончательного сочленения соеди нителя вилку 7 перемещают по держателю

5 вправо (фиг, 3) до упора в бурт 8.

При этом фиксирующий элемент 13 = 3p стержнем 9 отжимается вниз по пазу

l8 в сторону выемки 15, деформируя контактный элемент 4 в виде волнообразного выступа 21 вниз, в полость выемки 15, а затем фиксирующий элемент 14 отжимается штырем 10 по пазу 19 вверх в сторону выемки 16, деформируя контактный элемент 4 в виде второго волнообразного выступа 22.

Такая последовательная деформация 40 контактного элемента обеспечивается благодаря соответствующему выбору длины штырей 9 и 1О у вилки 7 так, что взаимодействие штыря 10 с цилиндром 14 происходит с некорорым за- 4» паздыванием, после полной деформации контактного элемента фиксирующим элементом 13. Это гарантирует также работоспособность соединителя, поскольку нри затягивании его в выемку происходит одновременно и некоторое незначительное перемещение конца контактного элемента 4 вдоль паза.

При деформации контактного элемента 4 в виде волнообразных элементов происходит плотное прилегание его к злектропроводным элементам 1 и 2 гнезда по нескольким криволинейным контактным поверхностям в местах перегиба на скругленных кромках 17 о6еих выемок 15 и 16, т.е ° по крайней мере по четырем криволинейным участкам. При этом надежность контакта гарантируется также благодаря некоторому проскальзыванию его на кромках

l7 при формировании волнообразных элементов 21 и 22.

Наличие у соединителя узла фиксации в виде по крайней мере одного фиксирующего элемента цилиндрической формы, установленного в корпусе с воэможностью перемещения в плоскости, перпендикулярной гнезду, и взаимодействующего с ним управляющего штыря, проходящего по касательной к фиксирующему элементу со стороны, противоположной розетке, а также наличие в корпусе радиусной выемки, в которую прогибается контактный элемент 4, повышает надежность контакта, поскольку он надежно поджимается к гнезду в месте перегиба в радиусной выемке °

Установка вилки со штырем с возможностью осевого перемещения относительно контактного элемента обеспечивает последовательное выполнение операций сочленения контактного элемента с гнездом и последующего поджима нажимного элемента для прогиба

его в радиусную выемку и фиксирование, Такое фиксирование обеспечивает надежное механическое и электрическое сочленение соединителя.

Надежность электрического сочленения элементов соединителя повышается в случае установки второго фиксирующего элемента. При этом контактный элемент прогибается в две радиусные выемки и соответственно увеличивается площадь контактных поверхностей. Штырь второго фиксирующего элемента начинает взаимодействовать с ним после окончательного поджатия первого фиксирующего элемента, а это также обеспечивает надежность контактирования контактного элемента с гнездом, так как он имеет возможность

Проскальзывания относительно гнезда с определенным усилием поджатия. При этом окисная пленка на контактном

1392608 вии с ним ее стержня

И

3 1

З 19 И 8 ZZ гО М ro

7 3 9 1З

1В 18 14

Составитель Ю. Киселев

Техред Л.Сердюкова Корректор М. Пожо

Редактор Е. Копча

Заказ 18ll/55

Тираж 632 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Иосква, Ж-35, Раушская наб., д. 4/5

Производственно-полиграфическое предприятие, г. Ужгород, ул. Проектная, 4 штыря в виде пружинног о контактного элемента, и розетку с корпусом из электроизоляционного материала, о тличающийс я тем, что, с целью5 повышения надежности, вилка снабжена стержнем, параллельным штырю, установленным с возможностью перемещения относительно штыря, причем пружинный контактный элемент выполнен в виде гибкой пластины, а корпус розетки

r.HàáæåH фиксирующим элементом, взаимодействующим с пружинным контактным элементом вилки при вэаимодейст
